Klapka s tvrdým{0}}těsněním je klapka, kde jsou obě strany těsnící plochy vyrobeny z kovu nebo jiných relativně tvrdých materiálů. Jeho pracovní princip spočívá v tom, že otáčení dříku ventilu pohání klapku do otáčení, čímž se ventil otevírá a zavírá. Během otáčení klapka pohání sedlo ventilu, aby se také otáčilo, čímž vytváří těsnění mezi klapkou a sedlem ventilu. Když se klapka otočí o 90 stupňů, ventil je plně otevřen, v tomto okamžiku je jediným odporem vůči proudění tekutiny tloušťka klapky, což má za následek velmi nízký odpor proudění.
GNEE Group se specializuje na výrobu ventilů.Pro získání výkresů nás prosím kontaktujte.
Specifikace tvrdě utěsněného klapkového ventilu
Jmenovitý průměr: DN50-DN1000
Těsnění sedla: slitina, stelit, nerezová ocel
Jmenovitý tlak: 1,0 MPa-4,0 MPa
Typ připojení: Wafer, Příruba
Použitelná teplota: -20ºC-+150ºC-425ºC
Způsob ovládání: Ruční, Šnekový převod, Pneumatický, elektrický
Materiál těla ventilu: litá ocel, nerezová ocel
Výrobní standard: GB (čínský národní standard), DIN (německý standard), API (americký standard), ANSI (americký standard)
Použitelná média: voda, olej, pára, plyn, prášek, kapalina
Široké použití: ropa, chemikálie, energetika, ochrana životního prostředí, ochrana vody, vytápění, zásobování vodou a odvodňování, průmysl, strojírenství
Tvrdě utěsněný škrticí ventil Konstrukční vlastnosti
Konstrukční prvky škrticí klapky s tvrdým{0}}těsněním zahrnují:
Racionální design, kompaktní konstrukce, malé rozměry, nízká hmotnost a snadná instalace a obsluha.
Těsnící plocha je vyrobena z kovového materiálu, přesně obrobena a broušena, aby byla zajištěna extrémně nízká míra úniku i při vysokých tlakových rozdílech.
Důmyslná klínová konstrukce dává ventilu automatickou těsnicí funkci, která se při zavírání utahuje, přičemž kompenzační těsnicí plochy dosahují nulového úniku.
Jedinečný třícestný excentrický design eliminuje tření mezi těsnicími plochami a prodlužuje životnost ventilu.
Analýza základních vlastností a výhod/nevýhod tvrdých-těsnicích klapkových ventilů
1. Hlavní výhody
(1) Vynikající odolnost proti opotřebení
Těsnící pár je vyroben z tvrdého materiálu, který odolá erozi médií obsahujících pevné částice, vlákna nebo suspendované látky. Je vhodný pro vysoce abrazivní pracovní podmínky, jako je kejda, popel a bláto. Například v odsiřovacím systému elektrárny může být při dopravě kejdy obsahující částice sádry životnost klapky s tvrdým-těsněním 3 až 5krát delší než životnost klapky s měkkým-těsněním.
(2) Odolnost vůči vysoké teplotě a vysokému tlaku
Teplotní rozsah: Obecně může odolat -20 stupňům až 450 stupňům (v závislosti na materiálu, jako jsou keramická těsnění, která snesou vyšší teploty), což výrazně překračuje horní teplotní limit klapek s měkkým těsněním (obecně menší nebo rovno 200 stupňům);
Hodnocení tlaku: Může splňovat požadavky na vysoký tlak PN16~PN100 (nebo dokonce vyšší), vhodné pro scénáře, jako jsou ropovody a parní sítě.
(3) Spolehlivé těsnění a dlouhá životnost
Kovový těsnicí povrch snadno nezestárne ani se nedeformuje v důsledku změn střední teploty nebo dlouhodobého-používání. Zejména pod vysokým tlakem může dosáhnout „samotěsnění“ středním tlakem, což má za následek nízkou netěsnost (obvykle splňující požadavky na těsnění VI normy API 598).
(4) Široká škála použitelných médií
Může být použit pro vodu, páru, olej, kyselá a alkalická média a kapaliny obsahující částice. Zejména v korozivním prostředí lze životnost výrazně zlepšit výběrem slitin odolných proti korozi (jako jsou 316L a Hastelloy).
2. Omezení
(1) Vysoké náklady na zpracování
Řezání a broušení tvrdých materiálů je obtížné a vyžaduje použití speciálních nástrojů a přesného vybavení (jako je pěti{0}}osé obráběcí centrum), což má za následek vyšší výrobní náklady než u klapek s měkkým{1}}těsněním.
(2) Velký otvírací a zavírací moment
Koeficient tření mezi kovovými těsnícími plochami je vysoký, zejména za podmínek vysokého{0}}tlaku, což vyžaduje výkonnější pohon, což zvyšuje instalační prostor a náklady.
(3) Omezený výkon nízkoteplotního-těsnění
Některé kovové materiály mohou při nízkých teplotách zkřehnout (např. běžná nerezová ocel pod -100 stupňů), což vyžaduje výběr nízkoteplotních ocelí (např. LCB, LC3) nebo speciální těsnicí struktury.
(4) Omezená přesnost nastavení
Lineární vztah mezi úhlem natočení klapky a průtokem není tak silný jako u kulových ventilů nebo regulačních ventilů; proto je v přesných scénářích řízení toku nutný pečlivý výběr.
Tvrdě utěsněná klapka Výkonové charakteristiky
Odolnost vůči vysokým teplotám: Díky kovovému těsnícímu povrchu má klapka s tvrdým{0}}těsněním vysokou-odolnost vůči vysokým teplotám a udržuje stabilní těsnící účinek v prostředí s vysokou-teplotou.
Odolnost proti opotřebení: Vynikající odolnost kovového těsnicího materiálu proti opotřebení prodlužuje životnost škrticí klapky s tvrdým{0}}těsněním a snižuje frekvenci výměny a údržby.
Dobré mechanické vlastnosti: Škrtící klapka s tvrdým{0}}těsněním má vysokou mechanickou pevnost a tuhost a je schopna odolat velkým tlakům a krouticím momentům.

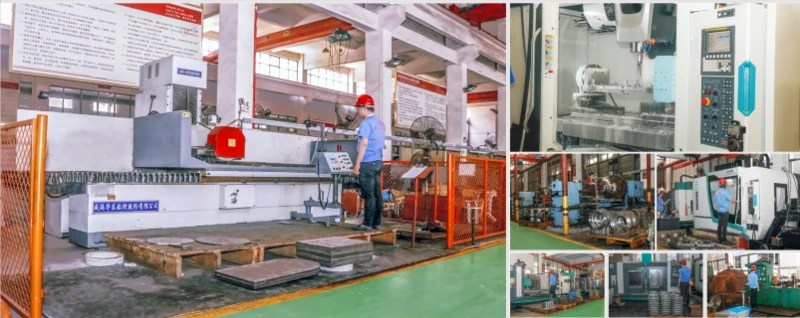

Tvrdě utěsněná továrna na klapku
GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
