Elektrický plátkový škrticí ventil je průmyslový ventil s připojovací strukturou plátkového -typu, který se skládá z těla ventilu, škrticí klapky, těsnicích součástí a elektrického pohonu. Přijímá signály z řídicího systému, aby poháněl klapku tak, aby se otočila o 90 stupňů, čímž se dosáhne regulace průtoku nebo-vypnutí média v potrubí. Je vhodný pro průmyslové potrubní systémy s teplotou média menší nebo rovnou 300 stupňům a jmenovitým tlakem 0,1 MPa.
Toto zařízení využívá konstrukci konstrukce z ocelového plechu svařeného s křídlovým plechem ve středové linii, vyznačuje se kompaktní strukturou, nízkou hmotností a nízkým průtokovým odporem a podporuje obousměrné těsnění. Jeho aplikace pokrývají výrobní systémy v průmyslových odvětvích, jako jsou stavební materiály, metalurgie, těžba a energetika, přičemž hrají zásadní roli v úpravě spalin, ventilační technice a regulaci-zatížených plynů.
GNEE Group se specializuje na výrobu ventilů.Pro získání výkresů nás prosím kontaktujte.
Specifikace elektrického klapkového ventilu
Maximální pracovní tlak: 16 Bar
Maximální pracovní teplota: -20 stupňů až +200 stupňů
Tělo: uhlíková ocel A216 WCB
Kotouč: Nerezová ocel CF8M + PTFE (PFA)
Sedlo: PTFE
Elastická podložka: silikonová pryž
Pouzdro: Nerezová ocel + PTFE
Vývodka: Nerezová ocel 304
Představec: Nerezová ocel 410
Belleville Spring: Nerezová ocel 304
V-Prsten: PTFE
Šestihranný šroub: Nerezová ocel 304
Konstrukční vlastnosti elektrického škrticího ventilu
Svorka-na připojení: Ventil je přímo upnut mezi příruby potrubí na obou koncích, což eliminuje potřebu dalších těsnění přírub. To zlepšuje účinnost instalace o 40 % ve srovnání s přírubovými ventily. Díky kompaktní konstrukci je vhodný pro aplikace s krátkou roztečí trubek nebo omezeným prostorem (jako je stavba potrubních šachet a lodních kajut).
Jmenovitý průměr: Kryty DN40-DN1200; Maximální pracovní tlak: 1,6 MPa (některé modely s tvrdým těsněním mohou dosáhnout 4,0 MPa).
Elektrický pohon:
Způsob pohonu: Podporuje více vstupů napájení včetně AC220V a DC24V. Motýlí deska je poháněna motorem s nastavitelnou dobou působení 5-60 sekund.
Přesnost řízení: Inteligentní pohon je vybaven vstupem/výstupem signálu 4-20 mA, který umožňuje proporcionální nastavení a dosahuje přesnosti řízení ±1 %, čímž splňuje požadavky na regulaci průtoku v průmyslových odvětvích, jako je čistý chemický a farmaceutický průmysl.
Další funkce: Volitelný mechanismus ručního ovládání, ochrana proti přehřátí, ochrana proti přetížení a zařízení pro zpětnou vazbu polohy. Pro zajištění provozní bezpečnosti je podporováno úplné-samouzamykání-zdvihu.
Motýlí deska a těsnící struktura
Typ s měkkým těsněním: Používá těsnicí kroužky z nitrilové pryže, fluorokaučuku nebo PTFE a dosahuje těsnosti třídy ANSI VI. Vhodné pro vodu, vzduch a další média při normálních teplotách (-20 stupňů ~200 stupňů), s mírou úniku menší nebo rovnou 0,1 %.
Typ s tvrdým těsněním: Těsnicí plocha motýlkové desky je překryta tvrdou slitinou na bázi kobaltu-a sedlo ventilu je vyrobeno z nerezové oceli nebo tvrdé slitiny, které nabízí odolnost proti opotřebení a vysokou-teplotní odolnost (méně než nebo rovno 650 stupňům). Vhodné pro páru, olej a mírně korozivní kapaliny.
Trojitý excentrický design: Některé modely (například D973H) využívají trojrozměrnou excentrickou strukturu, která umožňuje otevírání a zavírání mezi klapkou a sedlem ventilu bez tření, přičemž životnost přesahuje 100 000 cyklů.
Výkonnostní výhody elektrického škrticího ventilu
Nízká odolnost vůči tekutinám
Tloušťka křídlové desky je pouze 1/10 průměru trubky. Při plném otevření je koeficient průtokového odporu (ζ) menší nebo roven 0,3, tedy o 97 % nižší než u šoupátka, což výrazně snižuje spotřebu energie na čerpání, zvláště vhodné pro potrubí s velkým-průměrem.
Rychlé otevírání a zavírání
Otevírání a zavírání lze dokončit otočením o 90 stupňů s dobou akce menší nebo rovnou 0,5 sekundy, což splňuje požadavky na rychlou reakci systémů požární ochrany, scénáře nouzového vypnutí- atd.
Odolnost proti korozi a vysokým teplotám
Materiály tělesa ventilu zahrnují nerezovou ocel 316L, materiál Hastelloy nebo F46- s vložkou, adaptabilní na silné kyseliny, silné zásady a korozivní prostředí s chloridovými ionty; modely s tvrdým těsněním mají maximální teplotní odolnost 650 stupňů, splňující požadavky na řízení hlavních parovodů v tepelných elektrárnách.
Úspora energie a dlouhá životnost
Elektrický pohon spotřebovává energii pouze při otevírání a zavírání, snižuje provozní náklady o 60 % ve srovnání s elektrickými kulovými kohouty; modulární konstrukce umožňuje rychlou výměnu zranitelných částí, jako jsou těsnicí kroužky a klapky, s životností přesahující 100 000 cyklů.
Aplikace elektrického waferového škrticího ventilu
Městské a stavební aplikace
Řízení vstupního a výstupního průtoku vody ve vodárnách a čistírnách odpadních vod, odolné proti korozi chloridovými ionty, s těsnícím výkonem splňujícím normy IP68; regulace průtoku teplé a studené vody v klimatizačních systémech s přesností regulace teplotního rozdílu ±0,5 stupně.
Řízení průmyslových procesů
Energetika: Regulace průtoku napájecí vody kotle, aby se zabránilo vodním rázům; rychlé vypnutí-toku cirkulující vody, aby se zabránilo reverzaci čerpadla.
Chemický průmysl: Řízení toku spalin v potrubí regenerátoru jednotky katalytického krakování, odolné vůči 650 stupňům vysokým teplotám a korozi SO₂.
Hutní průmysl: Regulace průtoku vysokopecního plynovodu, odolná proti tlaku 1,6 MPa a otěru prachu.
Lehký průmysl a potravinářský průmysl
Přeprava čistých médií, jako jsou nápoje a mléčné výrobky; Sedla ventilů z EPDM nebo PTFE nejsou -kontaminovaná a splňují certifikační požadavky FDA; regulace toku buničiny v papírnách, odolná vůči slabě korozivním médiím.

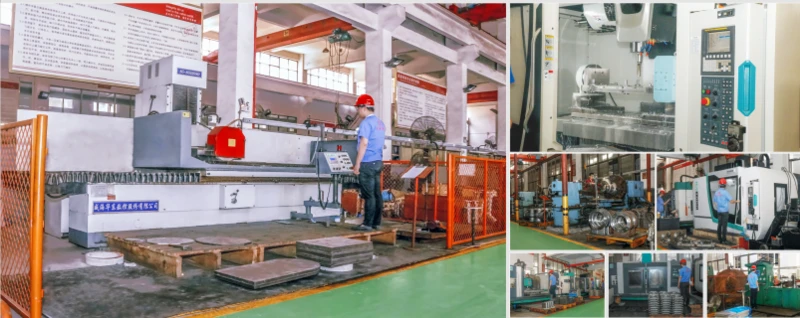

továrna na elektrické plátkové klapky
GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
