A Kulový ventil z lité oceli s kotoučem z nerezové ocelipoužívá rotující dřík ventilu k pohybu kotouče ventilu nahoru a dolů, čímž se odřízne nebo umožní průtok média. Když se kotouč ventilu zvedne, je pevně přiložen k sedlu ventilu a ventil je v uzavřeném stavu; když kotouč ventilu spadne, oddělí se od sedla ventilu a médium protéká ventilem a uvádí jej do otevřeného stavu. Nastavením úhlu natočení dříku ventilu lze ovládat stupeň otevření ventilu, aby se dosáhlo regulace průtoku.
GNEE Group se specializuje na výrobu ventilů a dodává do více než 150 zemí a regionů po celém světě.Kontaktujte nás pro seznam produktů ventilů.
Kulový ventil z lité oceli se specifikací kotouče z nerezové oceli
Šoupátko z lité oceli s kotoučem z nerezové oceli Vlastnosti produktu
- Jednodušší konstrukce než šoupátko, snadnější výroba a údržba.
- Těsnící povrch je méně náchylný na opotřebení a poškrábání, dobrý těsnící výkon. Během otevírání a zavírání nedochází k relativnímu klouzání mezi kotoučem ventilu a těsnicí plochou tělesa ventilu, takže opotřebení a škrábance nejsou závažné, což má za následek dobrý těsnicí výkon a dlouhou životnost.
- Zdvih kotouče ventilu je při otevírání a zavírání malý, proto je výška šoupátka menší než výška šoupátka, ale konstrukční délka je delší.
- Velký otvírací a zavírací moment, vyžadující větší úsilí při otevírání a zavírání a dlouhou dobu otevírání a zavírání.
- Vysoká odolnost vůči tekutinám díky klikatému průchodu média v těle ventilu, což má za následek vysoký odpor tekutin a vysokou spotřebu energie.
- Směr proudění média: Když je nominální tlak PN menší nebo roven 16MPa, obecně se použije souběžný{1}proud, přičemž médium proudí nahoru zespodu disku ventilu; když je jmenovitý tlak PN větší nebo roven 20 MPa, obvykle se použije protiproud-proud, přičemž médium proudí směrem dolů nad kotoučem ventilu, aby se zvýšil těsnicí výkon. Během používání může médium v šoupátku proudit pouze jedním směrem a nemůže měnit směr proudění.
- Při plném otevření je kotouč ventilu často erodován.
Pracovní princip
Ovládání otevírání/zavírání: Otáčením dříku ventilu se pohybuje talíř ventilu nahoru a dolů, čímž se přeruší nebo umožní průtok média.
Těsnící mechanismus:
Uzavřený stav: Kotouč ventilu a sedlo ventilu jsou těsně spojeny a tvoří nucené těsnění, aby se zabránilo úniku média.
Otevřený stav: Kotouč ventilu se odděluje od sedla ventilu a umožňuje průtoku média ventilem.
Regulace průtoku: Nastavení úhlu natočení dříku ventilu řídí výšku otevření kotouče ventilu, a tím reguluje průtok.
Aplikace
Petrochemický průmysl
Používá se k řízení přepravy ropy, zemního plynu a chemických produktů, k prevenci úniků a nehod.
Energetický průmysl
Regulace průtoku vody a páry v systémech napájecí vody kotlů a parovodech.
Hutní průmysl
Manipulace- s roztaveným kovem nebo korozivními médii při vysoké teplotě a zajištění bezpečnosti potrubí.
Úprava vody
Řízení průtoku tekutin v městském zásobování vodou a čištění odpadních vod.
Úvahy o výběru
Pracovní tlak a teplota: Vyberte vhodný ocelolitinový materiál a těsnicí materiály na základě pracovního tlaku a teploty média.
Charakteristiky média: Zvažte korozivitu, viskozitu, obsah pevných částic atd. média a vyberte ventily -odolné proti korozi nebo opotřebení-.
Jmenovitý průměr: Vyberte vhodný průměr ventilu podle velikosti potrubí, abyste zajistili hladký průtok tekutiny.
Způsob připojení: Zvolte přírubové připojení, připojení natupo nebo závitové připojení podle potrubního systému.
Způsob pohonu: Zvolte ruční, elektrický, pneumatický nebo jiný způsob pohonu podle aktuální potřeby.

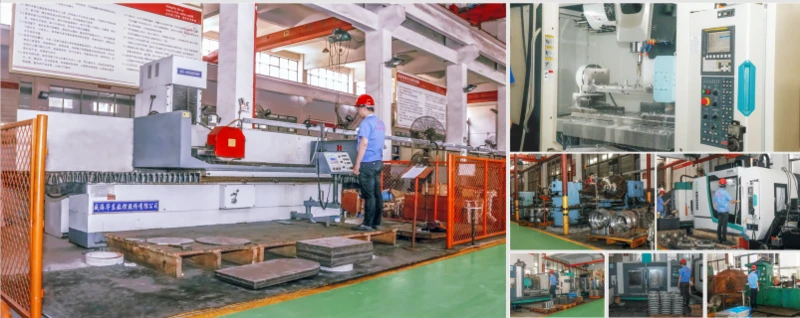

Kulový ventil z lité oceli s továrnou na disky z nerezové oceli
GNEE Group vlastní stovky zařízení na výrobu a testování ventilů a poskytuje přizpůsobené služby ventilů-pošlete nám své kresbya my vám je-vyrobíme na míru.
