Pneumatická nerezová šoupátkasestává především z nerezového přírubového šoupátka a pneumatického pohonu. Tělo ventilu, kryt, šoupátko a vřeteno jsou vyrobeny z nerezové oceli. Těsnicí plocha sedla ventilu může být vyrobena z PTFE, nerezové oceli nebo tvrdé slitiny. Těsnění je obvykle vyrobeno z tvrdé slitiny, PTFE, azbestgrafitu nebo flexibilního grafitu. Otevíracím a uzavíracím prvkem nerezového pneumatického šoupátka je šoupátko. Směr pohybu brány je kolmý na směr tekutiny.
Šoupátka mohou být pouze plně otevřená nebo plně zavřená; nelze je použít pro regulaci nebo škrcení. Brána má dvě těsnící plochy. U běžně používaných šoupátek tvoří dvě těsnicí plochy klínový tvar a úhel klínu se mění v závislosti na parametrech ventilu. Brána klínového šoupátka může být vyrobena jako jeden kus, nazývaná pevná brána; nebo může být vyrobena jako brána, která může způsobit mírnou deformaci, aby se zlepšila její vyrobitelnost a kompenzovaly odchylky v úhlu těsnící plochy během zpracování. Tento typ brány se nazývá flexibilní brána.
GNEE Group se specializuje na výrobu ventilů, které splňují národní normy jako ASTM, API, ASNI a JIS.Stáhněte si našeho průvodce výběrem ventilůa ve 3 krocích najděte perfektní model pro vás!

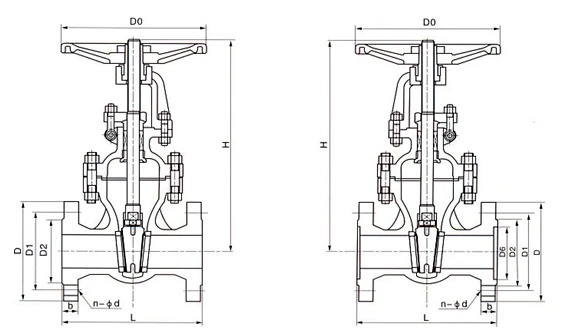

Pneumatické na mírunerezové šoupátkovýkresy pro zákazníka v SAE
Pneumatická nerezová šoupátka Technické parametry
- Jmenovitý průměr: DN25 – DN600 (Vhodné pro malé a střední-potrubní systémy)
- Jmenovitý tlak: PN6 – PN16 (nízký až střední tlak, pracovní tlak 0,6-2,0 MPa)
- Použitelná teplota: -40 stupňů až 260 stupňů (v závislosti na materiálu těsnění; těsnění PTFE je odolné vůči vysokým teplotám)
- Materiál těla ventilu: nerezová ocel 304 (univerzální použití), nerezová ocel 316L (vysoce korozivní prostředí)
- Těsnící materiál: potravinářská-kaučuk EPDM (potravinářský průmysl), PTFE (odolný proti korozi), fluorkaučuk (FKM)
- Způsob ovládání: Jednočinný-činný (vratná pružina) nebo dvojčinný-pneumatický pohon, tlak zdroje vzduchu 0,4–0,8 MPa suchého vzduchu
- Standard připojení: ANSI, DIN, API a další mezinárodní standardy pro zajištění kompatibility
- Stupeň krytí: IP65/IP67 (prachuvzdorný a vodotěsný), volitelný typ ochrany proti výbuchu- (Ex d II BT4/CT6)
Výhody nerezových pneumatických uzavíracích ventilů
- Silná odolnost proti korozi: Nerezová ocel má vynikající odolnost proti korozi, odolává erozi různých korozivních médií a prodlužuje životnost ventilu.
- Spolehlivé těsnění: Mechanismus nuceného těsnění zajišťuje spolehlivé utěsnění při zavřeném ventilu a zabraňuje úniku média.
- Některé modely využívají pokročilé těsnicí struktury, jako jsou těsnění ve tvaru U{0}} nebo elastické těsnící pásy, aby se dále zlepšilo těsnění.
- Flexibilní otevírání a zavírání: Pneumatický pohon umožňuje rychlé a flexibilní otevírání a zavírání ventilu, takže je vhodný pro příležitosti, které vyžadují časté otevírání a zavírání.
- Klínová-elastická konstrukce brány v kombinaci s axiálním ložiskem snižuje tření, takže otevírání a zavírání je snazší a hladší.
- Nízký odpor kapaliny: Při úplném otevření je výška zdvihu brány rovna 1:1 násobku průměru ventilu, dráha průtoku je zcela bez překážek a odpor kapaliny je nízký.
- Esteticky příjemné a snadno vyrobitelné: Díky nerezovému materiálu vypadají ventily krásně a elegantně a proces odlévání je dobrý, takže se snadno zpracovávají a vyrábějí.
Aplikace pneumatických ventilů z nerezové oceli
- Chemický průmysl: Pro manipulaci s provozními kapalinami obsahujícími korozivní částice (jako jsou média obsahující chlór-v chlor-alkalickém chemickém průmyslu) se doporučují tělesa ventilů 316L a pohony odolné proti výbuchu-.
- Zpracování potravin: Doprava kyselé kaše obsahující ovocné výlisky (např. na lince na výrobu šťávy), pomocí 304 těles ventilů a těsnění EPDM{1}}pro potravinářské účely, aby byla zajištěna hygiena a bezpečnost.
- Farmaceutická ochrana a ochrana životního prostředí: Používá se pro ultračistou vodu nebo čištění odpadních vod, těsnění PTFE zabraňuje kontaminaci, modulární design usnadňuje čištění a údržbu.
- Komunální a námořní inženýrství: Ventily 316L odolné vůči korozi mořské vody jsou vhodné pro zásobování vodou nebo pobřežní plošiny a zajišťují dlouhodobou-spolehlivost.

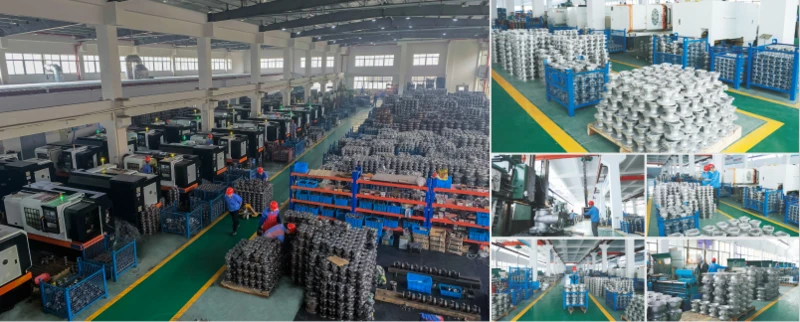

Továrna na pneumatická šoupátka z nerezové oceli
