An elektrické šoupátkoje automatický ventil sestávající z elektrického pohonu a tělesa šoupátka. Elektrický pohon přijímá elektrické signály a pohání bránu, aby se pohybovala nahoru a dolů, aby řídila tok média, což eliminuje potřebu ručního ovládání. Spojuje výhody šoupátek, jako je nízký průtokový odpor a velká těsnící plocha, s funkcemi dálkového ovládání, automatického nastavení a vysoké provozní přesnosti. Je vhodný pro bezobslužný provoz, časté dálkové ovládání nebo vysoce přesnou{3}}regulaci průtoku v průmyslovém prostředí.
GNEE Group je předním dodavatelem ventilů v Číně a poskytuje řešení ventilů do více než 150 zemí a regionů po celém světě.Zpráva Smart Valve Data: Jak optimalizovat účinnost tekutin prostřednictvím IoT?
elektrické šoupátko Technické parametry
Třída tlaku: Třída 150-2500
Velikost: NPS 2"-56"
Materiál: A216 WCB, A352 LCB, A351 CF8, CF8M, CF3, CF3M
Design & Manufacturing Standard: API 600, ASME B16.34
Délka konstrukce Velikost: API B16.10, DIN 3202
Velikost přírubového připojení: ASME B16.5, DIN 2543-2550
Kontrola a experiment: API 598, BS 6755
Metoda operátora:Elektricky ovládaný (Elektricky ovládaný). K dispozici je také pneumatický pohon, ruční kolo a pohon převodovky.
Princip činnosti elektrického šoupátka
- Mechanismus otevírání a zavírání: Vrata se lineárně pohybují ve směru kolmém ke směru proudění tekutiny a dřík ventilu se zvedne nebo spustí, aby se dosáhlo úplného otevření nebo úplného uzavření. Při plném otevření se výška zdvihu brány rovná 1,1násobku jmenovitého průměru ventilu, což zajišťuje úplný průtok tekutiny.
- Pohon pohonu: Elektrický pohon přijímá řídicí signály (např. 4-20 mA nebo spínací povely), pohání převodový a šnekový převodový mechanismus a vydává točivý moment pro dokončení operace zvedání a spouštění brány.
- Konstrukce těsnění: Sedlo ventilu je vyrobeno z potravinářské-kaučuku z nitrilového kaučuku nebo pryže EPDM, která je odolná vůči korozi vodou a stárnutí a z 99,9 % lícuje s jádrem ventilu, čímž je dosaženo nulového utěsnění.
elektrické šoupátko Vlastnosti a výhody
- Snadné ovládání: Podporuje vzdálené/místní ovládání ve dvou{0}}režimech a může dosáhnout automatizovaného provozu prostřednictvím PLC, frekvenčního měniče nebo inteligentní řídicí skříně bez nutnosti ručního{1}}dohledu na místě.
- Spolehlivé těsnění: Sedlo ventilu je vyrobeno z potravinářské-kaučuku, který je odolný vůči korozi vodou a stárnutí a na 99,9 % lícuje s jádrem ventilu, čímž je dosaženo nulového utěsnění.
- Vysoká odolnost: Těleso ventilu je vyrobeno z šedé litiny nebo tvárné litiny s pevností v tlaku větší nebo rovnou 25 MPa. Odolá pracovnímu tlaku 1,6MPa-2,5MPa a je vhodný pro různé vodní systémy od nízkého tlaku až po střední a vysoký tlak.
- Multifunkčnost: Vestavěná-ochrana proti přetížení a koncový spínač automaticky zastaví stroj, když ventil narazí na překážku nebo dosáhne limitní polohy, čímž účinně zabrání vyhoření motoru a poškození konstrukce ventilu.
Aplikace elektrických šoupátek
- Petrochemický průmysl: Hlavní ropovody v chemických provozech (těleso ventilu z uhlíkové oceli, DN200, PN4.0MPa, elektrická příruba typu on/off), s on/off aktuátory pro dálkové ovládání zapínání/vypínání, vhodné pro bezobslužný provoz dálkových ropovodů-;
- Úprava vody: Hlavní přívodní potrubí v čistírnách odpadních vod (těleso ventilu z nerezové oceli 304, DN300, PN2,5MPa, regulační typ elektrická příruba), s regulačními akčními členy pro přesnou regulaci vstupního průtoku, vhodné pro automatizované systémy čištění odpadních vod;
- Energetický průmysl: Vysokotlaké-potrubí páry v elektrárnách (tělo ventilu z chrom-molybdenové oceli, DN100, PN6,4MPa, elektrická příruba typu zapnuto/vypnuto), s tvrdým těsněním odolným proti vysokoteplotní páře-, elektrické rychlé otevírání a zavírání, vhodné pro dálkové ovládání tepelných systémů elektrárny;
- Městské inženýrství: Zvyšovací stanice městské vodovodní sítě (těleso ventilu z uhlíkové oceli, DN250, PN1,6MPa, elektrická příruba typu zapnuto/vypnuto), s elektrickými pohony připojenými k pomocným čerpadlům pro dosažení automatické regulace tlaku vodovodních sítí;
- Zpracování potravin: Potrubí pro přepravu surovin v nápojárnách (nerezová ocel 316L). Těleso ventilu, DN50, PN1,6MPa, nastavitelný elektrický rychlou-typ, 316L, splňuje hygienické normy, nastavitelný typ řídí tok suroviny, vhodné pro automatizované plnicí výrobní linky.
Doporučení pro výběr elektrického šoupátka
Přizpůsobení provozních podmínek
Scénáře vysokého{0}}tlaku: Upřednostněte hodnocení CL1500 nebo vyšší, s materiálem těla ventilu WCB (uhlíková ocel) nebo F316L (nerezová ocel).
Korozivní média: Použijte slitinu Stellite 6 pro těsnicí povrch disku ventilu a PTFE nebo pryžové obložení pro tělo ventilu.
Kryogenní prostředí: Vyberte LNG-specifické ventily vybavené elektrickým ohřevem, aby se zabránilo námraze.
Požadavky na ovládání
Regulační aplikace: Vyberte inteligentní akční členy se zpětnou vazbou 4-20 mA, které podporují PID řízení.
On/Off Aplikace: Vyberte standardní pohony s ochranou proti přetížení, čímž snížíte náklady o 30 %.

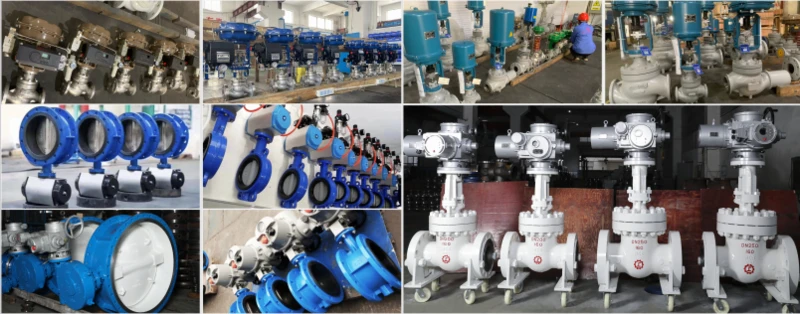

továrna na elektrické šoupátko
