Co je elektrický kulový ventil s ptfe vložkou

Theelektrický kulový ventil vyložený PTFEje průmyslový ventil poháněný elektrickým pohonem. Těleso ventilu a koule jsou vyloženy fluoroplasty (jako je polytetrafluorethylen propylen F46, perfluorethylen propylen FEP nebo polytetrafluorethylen PTFE). Má vynikající odolnost proti korozi, těsnicí výkon a provozní flexibilitu a je vhodný pro dopravu a kontrolu vysoce korozivních médií v průmyslových odvětvích, jako je chemický, ropný, farmaceutický a potravinářský průmysl.

Skupina GNEEvyrábí elektroKulové ventily-obložené PTFE. Těleso ventilu a jádro koule jsou obloženy perfluoretylen-propylenem odolným proti korozi-a stárnutí-za použití vysokotlakého vstřikování-, což má za následek spolehlivou odolnost proti korozi a těsnicí výkon. Kontaktujte nás ohledně elektro-odolných vůči korozi Kulové ventily-obložené PTFE.

Kulové ventily-obložené PTFE Materiál dílů

Struktura a pracovní princip elektrického jádra kulového ventilu vyloženého PTFE

Strukturální složení

Tělo ventilu: Kovový substrát (jako je uhlíková ocel nebo nerezová ocel) potažený fluoroplastem, který tvoří bezešvou antikorozní-vrstvu. Tloušťka je typicky 3-5 mm, s pevností spoje větší nebo rovnou 2,5 MPa.

Kulička: Otevírací a uzavírací prvek s kruhovým průchozím -otvorem, vyložený fluoroplastem, integrálně vytvarovaný s dříkem ventilu, aby se eliminovaly rozdíly v úhlu natočení a zabránilo se vymrštění dříku ventilu v důsledku změn tlaku.

Elektrický pohon: Přijímá analogové nebo elektrické signály 4-20 mA, pohání dřík ventilu do otáčení pomocí redukčního mechanismu, což způsobuje, že se koule otáčí v rozsahu 0 stupňů -90 stupňů, čímž se dosáhne ovládání on/off.

Těsnící součást: Využívá měkké-těsnící sedlo ventilu (jako je PTFE nebo FEP), které těsně přiléhá k povrchu kuličky s fluoroplastovou -podšívkou, čímž je dosaženo nulového-těsnění.

Funkční princip elektrického kulového ventilu s obložením PTFE

Otevřený stav: Elektrický pohon pohání kouli tak, aby se otáčela o 90 stupňů, odděluje kouli od sedla ventilu a umožňuje, aby médium protékalo průtokovým kanálem.

Zavřený stav: Kulový ventil těsně přiléhá k sedlu a přerušuje průtokovou cestu. Médium se dotýká pouze fluoroplastové výstelky, což zabraňuje korozi kovového substrátu.

Regulační funkce: Průtok lze upravit změnou oblasti překrytí mezi zářezem jádra ventilu ve tvaru V- fluoroplastem- a průtokovou cestou; jádro ventilu ve tvaru O-se používá k rychlému uzavření-.

Hlavní výhody elektrického kulového ventilu s teflonem:

Vysoká odolnost proti korozi:

Fluoroplastová výstelka odolává silným kyselinám (jako je kyselina sírová a kyselina fluorovodíková), silným alkáliím (jako je hydroxid sodný), organickým rozpouštědlům (jako je dichlormethan) a oxidačním médiím (jako je chlór) jakékoli koncentrace. Má široký rozsah teplot (-50 stupňů až 180 stupňů).

Ve srovnání s ventily z nerezové oceli jsou ventily-s fluoroplastem odolné vůči vysoce korozivním médiím, jako je kyselina fluorovodíková a koncentrovaná kyselina dusičná, a jsou o 30 % levnější.

Vynikající těsnící výkon:

Kombinace sedla ventilu s měkkým{0}}těsněním a kulového ventilu s fluoroplastem-dosahuje nulového úniku, což je vhodné pro dopravu vysoce čistých médií-.

Pohon má vestavěný-polohový senzor, který poskytuje-zpětnou vazbu v reálném čase o stavu ventilu a podporuje vzdálené monitorování.

Flexibilní a pohodlný provoz

Elektrický pohon umožňuje dálkové nebo automatické ovládání na vzdálenost až 1000 metrů. Není potřeba žádný zdroj vzduchu, takže je vhodný pro scénáře bez stlačeného vzduchu.

Rychlé zapnutí/vypnutí: Otevírání a zavírání vyžaduje pouze otočení o 90 stupňů. Nízký průtokový odpor a vysoká průtoková kapacita.

Spolehlivá a odolná konstrukce

Tělo ventilu je precizně odlito za použití vytavitelného lití, což má za následek vysokou pevnost a hladký vzhled. Výstelka je bez dírek (napětí detekce úniku větší nebo rovné 15 kV), což zajišťuje dlouhou životnost.

Vybaven ochranou proti přetížení, manuální nouzovou funkcí a automatickou resetovací spojkou pro zajištění bezpečného resetu ventilu v případě výpadku proudu.

Aplikace elektrického kulového ventilu s obložením PTFE

Chemický průmysl

Regulace průtoku korozivních médií obsahujících kyselinu sírovou a kyselinu chlorovodíkovou (např. v dílnách na výrobu barviv).

Řízení transportu vysoce toxických korozivních médií obsahujících fosfor a chlór (např. v závodech na syntézu pesticidů).

Environmentální ošetření

Regulace průtoku galvanizační odpadní vody obsahující kyanid a kyselinu chromovou.

Přesné řízení objemu vstřikování silných kyselin a zásad v acido{0}}zásaditých neutralizačních nádržích za účelem stabilizace hodnot pH.

Hutní průmysl

Řízení průtoku elektrolytů obsahujících fluor- a chlór-v elektrolytických článcích z neželezných kovů-.

Regulace rychlosti dodávky směsné kyseliny dusičné a kyseliny fluorovodíkové (např. v mořicích výrobních linkách).

Farmaceutický a chemický průmysl

Regulace rychlosti dávkování korozivních rozpouštědel (např. dichlormethanu) v reaktorech pro syntézu farmaceutických surovin.

Řízení průtoku korozivních médií obsahujících brom- a dusík-při přípravě pesticidního meziproduktu.

Elektrický kulový ventil vyložený PTFE a body pro výběr a údržbu

Základ výběru

Charakteristika média: Vyberte materiál obložení na základě teploty, tlaku a korozivnosti (např. PFA pro vysoké teploty, PTFE pro silná rozpouštědla).

Požadavky na průtok: Vyberte průměr ventilu a tvar průchodu koule na základě požadavků na průtok potrubním systémem (typ V-pro řízení teploty, typ O-pro rychlé uzavření-).

Způsob ovládání: Vyberte typ elektrického pohonu (např. víceotáčkový typ Z-) a ovládací systém (např. signál 4-20 mA) podle požadavků.

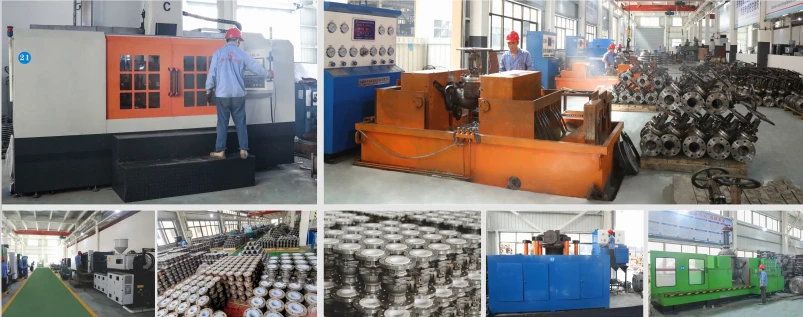

Továrna na elektrický kulový ventil s obložením PTFE

GNEE Group nabízí služby přizpůsobení,pošlete nám své výkresy k přizpůsobení ventilů.
