Nízkoteplotní šoupátko

Kryogenní šoupátkajsou průmyslové ventily navržené speciálně pro prostředí s velmi-nízkou teplotou. Jejich hlavní funkcí je zcela odříznout nebo umožnit tok potrubních médií vertikálním zvedáním a spouštěním vrat. Jsou vhodné pro dopravní systémy kryogenních médií, jako je zkapalněný zemní plyn (LNG), kapalný kyslík, kapalný dusík a kapalný vodík (provozní teploty jsou obvykle mezi -40 stupni a -196 stupni).

GNEE Group se specializuje na dodávky ventilů do více než 150 zemí a regionů po celém světě.Sleva na skupinový nákup: Minimální objednávka 3 jednotek, sleva 20 % z jednotkové ceny!

Kryogenní šoupátka Konstrukce a princip činnosti

Design otevíracích a zavíracích komponent

Hradlo kryogenního šoupátka se pohybuje kolmo ke směru tekutiny. Vrata se pohybuje lineárně (šoupátko se stoupajícím vřetenem) nebo se otáčí (šoupátko se stoupajícím vřetenem) prostřednictvím dříku ventilu. Brána obvykle používá klínovou-nebo paralelní dvojitou{4}}těsnící-strukturu povrchu:

Klínová brána: Těsnící plochy svírají klínový úhel (obvykle 50 stupňů, případně nastavený na 2 stupně 52′ v kryogenních podmínkách). Lze jej rozdělit na jedno-brány, dvojité-brány a pružné brány (kompenzující odchylky obrábění mírnou deformací).

Paralelní brána: Těsnící plochy jsou rovnoběžné. Dělí se na jednoduché-brány a dvojité-brány a je vhodný pro aplikace vyžadující extrémně vysoký těsnící výkon.

Těsnící mechanismus

Samotěsné{0}}těsnění: Tlak kryogenního média přitlačuje uzávěr proti sedlu ventilu, aby se dosáhlo utěsnění. Vhodné pro aplikace s vyšším tlakem.

Nucené těsnění: Vnější síla (jako je ruční kolo nebo elektrický pohon) přitlačí šoupátko těsně k sedlu ventilu, aby bylo zajištěno spolehlivé utěsnění při kryogenních teplotách.

Technické parametry nízkoteplotního šoupátka

• Teplotní rozsah: -196 stupňů až +80 stupňů (k dispozici jsou nižší teploty)
• Rozsah velikostí: NPS 1/2" až 52" (DN15 až DN1300)
• Jmenovitý tlak: ASME CLASS 150 až 2500 (PN16 až PN420)
• Materiál těla: Nerezová ocel (CF8, CF8M, CF3, CF3M), Kované materiály
• Materiály obložení: Nízkoteplotní-nerezová ocel, speciální slitiny
• Konstrukční normy: BS6364, Shell SPE 77/200, API 603, ASME B16.34
• Koncové spoje: vyvýšené čelo (RF), tupý-svar (BW), prstencový-spoj (RTJ)
• Ovládání: Ruční, Pneumatické, Elektrické, Hydraulické
• Speciální funkce: prodloužená kapota, protipožární-bezpečný design, nízkoemisní balení, anti-statické zařízení

Nízkoteplotní{0}}test tlaku šoupátka

Výhody kryogenních šoupátek:

Kryogenní rezistence

Mohou pracovat stabilně v prostředí s nízkou teplotou -196 stupňů (teplota kapalného dusíku) nebo ještě nižší. Materiály procházejí kryogenní úpravou a nárazovým testováním, aby se zabránilo křehkosti.

Výkon těsnění

Těsnicí plocha se při nízkých teplotách snadno nedeformuje. V kombinaci s elastickým designem brány účinně zabraňuje úniku média a zajišťuje bezpečnost.

Nízký odpor tekutin

Když je brána plně otevřena, kanál je zcela bez překážek, což má za následek nízký odpor středního průtoku, takže je vhodný pro přepravu s vysokým -průtokem-.

Kompaktní konstrukce a automatizace

Je optimalizován pro provozní podmínky při nízkých{0}}teplotách, má malé rozměry a nízkou hmotnost, takže se snadno instaluje; podporuje dálkové ovládání a automatické nastavení, přizpůsobení inteligentním požadavkům.

Aplikace kryogenních šoupátek

LNG inženýrství

Řízení stabilní přepravy zkapalněného zemního plynu při -162 stupních, aby se zabránilo bezpečnostním nehodám způsobeným únikem.

Chemický průmysl

Ethylenové, propylenové a další kryogenní krakovací jednotky, adaptabilní na korozivní média a prostředí s nízkou teplotou-.

Offshore platformy

Podmořské potrubí a plovoucí jednotky pro skladování a vykládku (FPSO), které odolávají korozi mořské vody a kryogennímu šoku.

Aerospace

Systémy dodávání raketového paliva zajišťující spolehlivé přerušení kryogenních médií.

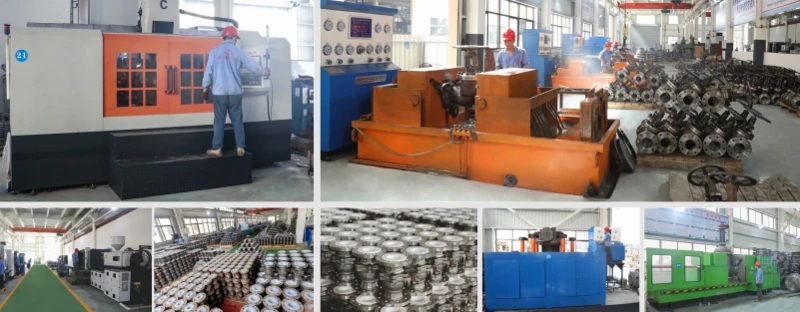

Továrna na kryogenní šoupátka
