Kryogenní šoupátko je otevírací a uzavírací zařízení používané pro úplné otevření a úplné uzavření. Otevírací a uzavírací částí nízkoteplotního šoupátka je šoupátko. Směr pohybu hradlové desky je kolmý na směr tekutiny.
Šoupátkový ventil z lité oceli
Šoupátka z lité oceli se používají v potrubí tělesa jako regulační a uzavírací zařízení používaná ve výrobku. Otevírací a uzavírací člen šoupátka z lité oceli je šoupátko, směr pohybu šoupátka je kolmý na směr kapaliny, šoupátko může být pouze plně otevřené a plně uzavřené, nelze jej použít pro regulaci a škrcení.

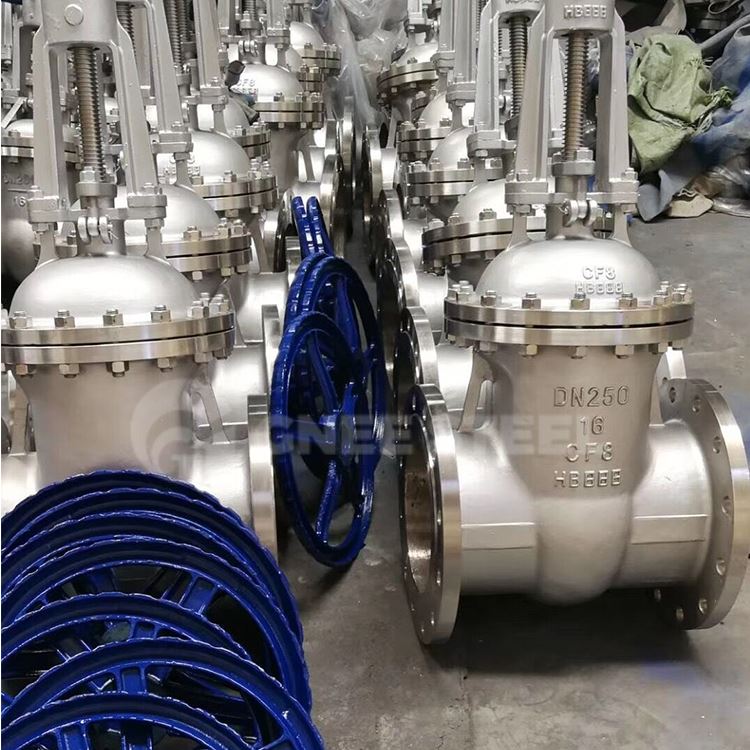

Flexibilní klínový šoupátkový ventil
Velikost: 2''~48''
Připojení: Přírubové
Materiál: WCB/SS/casting
Použití: Olej, Voda, Plyn, Kyselina
Přírubový nožový šoupátkový ventil
Rozsah velikostí: NPS2~NPS24,DN50~DN600
Jmenovitý tlak: Třída 150 /PN10/PN16
Použitelná teplota: 0~200ºC
Velikost: DN40-DN600
Konstrukční standard: GB/T 12232-2005 DIN3352, EN593, MSS SP-67
Tlakový standard: GB/T 13927-1992, API598
Nožový šoupátkový ventil s očkem
Velikost: 2"-48" DN50-DN1200
Režim připojení: Příruba
Pořadí tlaku: PN6/10/16, třída ANSI125/150
Kovaný ocelový ventil ručního kola
Velikost: 1/2''~2'' (DN15~DN50)
Port: Plný port
Pracovní tlak: 150LB~1500LB
Ruční nožový šoupátkový ventil
Specifikace: DN50 až DN1200
Standardní přírubové připojení: DIN PN10, ANSI B16,5 Cl#150
Design Standard: MSS SP-81
Co je klínový šoupátkový ventil?
Klínové šoupátko je typ ventilu, který má schopnost utěsnit v systému průtoku tekutiny. Byl vyvinut s cílem poskytnout maximální odolnost proti opotřebení. Tento ventil lze instalovat v široké škále aplikací, jako jsou odpadní vody, voda a další pracovní média. Ventil lze také použít v nízkoteplotním a vysokotlakém prostředí.
Hlavní části těchto ventilů jsou víko, poloviny klínu, sedlo a vřeteno. Klínové poloviny jsou spojeny pružinami. Tyto pružiny zvyšují zatížení při nižších tlacích.
Rychlá reverzace toku během vypínacích procedur, jev známý jako "vodní ráz", není u šoupátek zcela obvyklý kvůli pomalému pohybu otevírání-zavírání.
Rozměr tváří v tvář může být u některých konstrukcí brány opravdu malý kvůli povaze pohybu kotoučového mechanismu. To může být docela užitečné u některých konstrukcí potrubí omezených dostupným prostorem.
Jakmile je v plně otevřené poloze, odpor vnitřního kanálu tělesa vůči proudění je velmi nízký, protože udržuje přímou linii, takže generované turbulence jsou menší než u jiných typů konstrukcí ventilů.
Otevírání a zavírání ventilu vyžaduje malou námahu vzhledem k pohybu mechanismu, který není přímo proti proudu, jako u některých jiných konstrukcí ventilů. Při vysokých tlacích může být tření disku o jeho vedení kompenzováno obtokem .
Klínová šoupátka se snadno instalují, protože obě strany jsou symetrické, bez předem definovaného směru proudění. Tato skutečnost snižuje chybovost při montáži potrubního systému nebo při údržbě.
Méně složitá výroba znamená vyšší spolehlivost a nižší nároky na údržbu.
Široký rozsah použití, protože šoupátka jsou poměrně všestranná a lze je použít v oleji, páře, vodě, kapalinách s vysokou hustotou a dalších médiích, včetně granulovaných pevných látek.
Šoupátka mají skvělý těsnící výkon upřednostňovaný průtokovým tlakem, který pomáhá udržovat těsné spojení mezi šoupátkem a sedlem.
Typy klínového šoupátka
Pevný klín je jednodílná masivní konstrukce. Nekompenzuje změny ve vyrovnání sedla v důsledku zatížení konců potrubí nebo teplotních výkyvů. Jako takový je nejvíce náchylný k úniku. S výjimkou NPS 2 (DN 50) a menších se kotouče s plným klínem obecně nedoporučují pro použití v aplikacích s teplotami vyššími než 250 °F (121 °C). Šoupátka s plným klínem jsou považována za nejúspornější. Téměř všechna malá šoupátka NPS 2 (DN 50) a menší jsou šoupátka s plným klínem. Šoupátka s plným klínem se obecně používají v aplikacích se středním až nižším tlakem a teplotou. Je běžnou praxí používat litinové nebo tvárné litiny s plným klínem ve vedení studené nebo okolní vody.
Flexibilní klín má také konstrukci z jednoho kusu jako pevný klín, ale oblasti za dosedacími plochami jsou vyhloubeny, aby byla zajištěna flexibilita. Tato konstrukce kompenzuje změny ve vyrovnání sedadel pro lepší sezení při zachování pevnosti pevného klínu uprostřed. Tato konstrukce nabízí lepší těsnost a lepší výkon v situacích s potenciálem tepelné vazby.
Dělený klín sestává z dvoudílné konstrukce, která je uložena mezi kuželovými sedlami v těle ventilu. Dva kusy děleného klínu dosedají naplocho na ventilová sedla, když se dřík pohybuje dolů, a pohybují se pryč od sedel ventilů, když je dřík tažen nahoru.
Součásti klínového šoupátka
Pohon
Pohon je komponenta, která ovládá ventil. Obvykle se jedná o ruční ruční kolo nebo elektrický, hydraulický nebo pneumatický pohon. U ručního pohonu operátor ventilu aplikuje rotační sílu na ruční kolo, aby buď spustil, nebo zastavil průtok tekutiny.
Zastavit
Vřeteno je závitová součást, která spojuje pohon s klínovým kotoučem. Vřeteno je určeno k přenosu energie z pohonu na kotouč ventilu k otevření nebo uzavření toku tekutiny. Když se stopka pohybuje nahoru, otevírá proudění tekutiny; když se pohybuje dolů, zastaví tok tekutiny. Výrobci klínových šoupátek vyrábějí vřeteno z vysoce pevných kovů, jako je nerezová ocel a uhlíková ocel, aby byla zajištěna vysoká pevnost potřebná pro ovládání ventilu, zejména pro vysokotlaké aplikace.
Disk
Disk je komponenta, která je spojena stopkou. Může spustit nebo zastavit tok tekutiny z pohonu přes vřeteno.
Sedadlo
Výrobci klínových šoupátek konstruují ventil se dvěma sedly. Sedlo je součást, která utěsňuje kotouč ventilu k tělu ventilu. Sedla jsou vyrobena jako kroužky nebo integrována do těla ventilu. Jsou buď odolné, nebo kovové. Pružná sedla jsou vyrobena z měkkých materiálů jako je pryž nebo plast a používají se tam, kde je ventil určen pro nízké teploty pod 65oC. Kovová sedla odolávají vysokým teplotám, a proto jsou vhodná pro teploty nad 65oC.
Tělo ventilu
Těleso ventilu je vnější částí ventilu, ve které je uložen kotouč ventilu a sedla. Výrobci klínových šoupátek navrhují tělo z vysoce pevných materiálů, jako je nerezová ocel a uhlíková ocel, aby bylo zajištěno, že tělo je dostatečně pevné, aby odolalo poškození vysokým tlakem a nárazem. Vstupní a výstupní otvory ventilu jsou vyrobeny na těle ventilu.
Kapota
Víko ventilu se obvykle montuje na horní část těla ventilu. Je určen k zakrytí otvoru tělesa ventilu a vnitřních částí, jako je vřeteno a těsnění ventilu. Použití svařování, šroubů, závitů nebo tlakových těsnění spojuje karoserii a kapotu. Výrobci klínových šoupátek vyrábějí víko a tělo ze stejného materiálu, aby se zvýšila jednotnost a také aby ventil odolal vysokému tlaku kapaliny.
Balení
Těsnění je těsnicí hmota, která zabraňuje úniku kapaliny mezi dřík ventilu a víko. Pomáhá také kontrolovat vstup nečistot a pevných látek do šoupátka.
Při instalaci sestavy šoupátka je třeba dodržovat několik důležitých tipů, abyste zajistili, že součásti jsou bezpečné a funkční. Některé z nich zahrnují:
Před montáží zkontrolujte součásti, jako je šoupátko, sedlo a materiál ventilu, abyste se ujistili, že nevykazují žádné závady.
Ujistěte se, že svářecí práce jsou dokončeny a oblast svařování neobsahuje žádné zbytky a jiné nečistoty. Před montáží také zkontrolujte, zda se příruby ochladily na okolní teplotu pomocí vhodných těsnění.
Kromě toho by mezi přírubou a šoupátkem nemělo docházet k deformaci nebo nesouososti. Pokud je ventil velký, může být zapotřebí nějaká konstrukční podpora, aby se snížilo zatížení sestavy potrubí.
Upravte obě příruby tak, aby byl dostatek místa pro zasunutí nebo vysunutí ventilu pro účely servisu, poté opatrně nainstalujte distanční šrouby. To by mělo být provedeno tak, aby spodní část ventilu spočívala na šroubech, aby se zabránilo propadnutí ventilu.
Šrouby utahujte postupně, aby mezi přírubami, ventilem a těsněním byl rovnoměrný tlak a správné těsnění.
Nakonec ventil několikrát promažte a aktivujte a zkontrolujte stabilitu sestavy.
Jak udržovat klínový šoupátkový ventil
Zkontrolujte, zda je klínové šoupátko správně uzavřeno, zda se na těsnicí ploše nenacházejí cizí předměty a zda na těsnicí ploše nedochází k vnitřní netěsnosti. Pokud je to povoleno, výsledkem kontroly klínového šoupátka je sepnutí, jinak je těsnicí plocha poškozena a vyžaduje údržbu.
V případě poruchy je nutné provést údržbu klínového šoupátka. Klínová šoupátka mají bezpečný výtlačný otvor, který umožňuje čištění součástí, výměnu poškozené ucpávky a těsnění, úpravu těsnících ploch a seřízení výtlačného tlaku. Hodnota je menší než 1. Zdvojnásobte tlak. Po údržbě nemůže klínové šoupátko obnovit provoz, dokud neprojde hydrostatickou zkouškou.
Klínová šoupátka by měla být pravidelně kontrolována a udržována a mělo by se přísně zabránit korozi. Zařízení by mělo být vždy v dobrém stavu.
Naplňte odtok pomocí klínového šoupátka a ověřte, zda je víko uvolněné a znovu stlačené. Klínová šoupátka mají těsnicí kroužky, ale nedoporučuje se používat tlak místo ucpávky.
Pokud mezipříruba netěsní, zkontrolujte, zda nejsou uvolněné upevňovací šrouby. Pokud ne, znovu je rovnoměrně utáhněte; "Pokud může být poškozen únik, poškození těsnění, stárnutí nebo dokonce těsnicí povrch, je třeba opravit klínová šoupátka a vyměnit je za těsnění nebo opravit těsnicí povrch."
Jak vybrat klínový šoupátkový ventil?
Při výběru šoupátka pro konkrétní aplikaci je nezbytné zvážit několik faktorů pro zajištění optimálního výkonu a dlouhé životnosti. Některé klíčové faktory, které je třeba zvážit, zahrnují:
Provozní podmínky
Vyhodnoťte provozní podmínky, včetně teploty, tlaku a průtoku, abyste vybrali šoupátko, které zvládne specifické požadavky vaší aplikace.
Velikost ventilu
Pro určení vhodné velikosti ventilu zvažte velikost potrubí a požadavky na průtok. Výběr správné velikosti zajišťuje účinné řízení průtoku a zabraňuje nadměrné ztrátě tlaku.
Stavební materiály
Vyberte vhodné materiály pro tělo ventilu, šoupátko a sedla na základě kompatibility s kapalinou, se kterou se manipuluje. Zvažte faktory, jako je odolnost proti korozi a teplotní tolerance.
Konstrukce ventilu
Vyberte si mezi designem stoupajícího a nestoupajícího představce na základě prostorových omezení a snadného ovládání. Dále zvažte, zda je pro vaši aplikaci vhodnější masivní klín nebo flexibilní klín.
Ukončete připojení
Vyhodnoťte typ požadovaných koncových spojů, jako jsou přírubové, závitové nebo přivařované konce, na základě potrubního systému a požadavků na instalaci.
Průmyslové standardy a certifikace
Zajistěte, aby vybrané šoupátko vyhovovalo průmyslovým standardům a certifikacím, aby byla zaručena jeho kvalita, spolehlivost a bezpečnost.
