Popis produktů

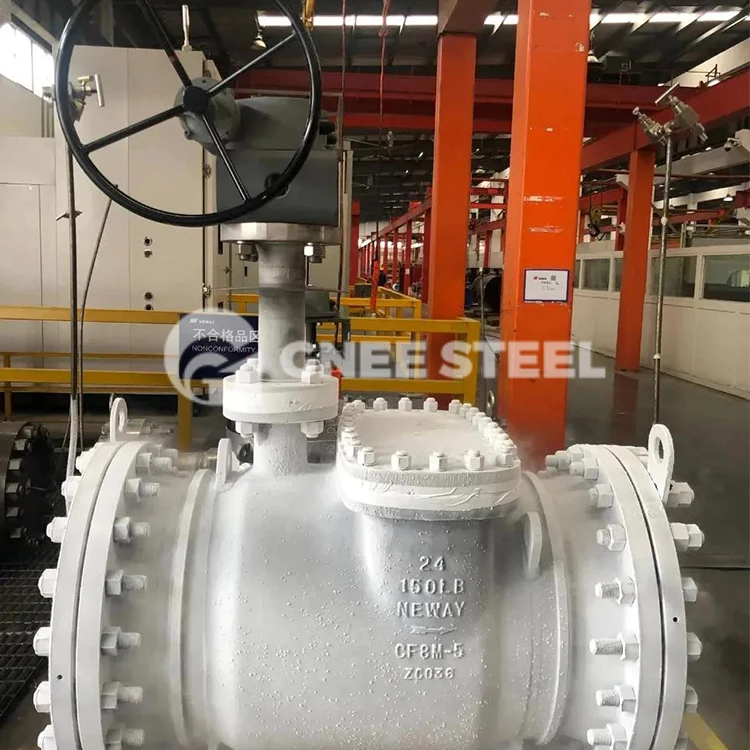

Kryogenní brána ventil je otevírací a zavírací zařízení používané pro plné otevření a plné uzavření.
Otevření a závěrečná část nízkoteplotního brány je brána. Směr pohybu brány je kolmé ke směru tekutiny. Branský ventil lze plně otevřít a plně zavřený a nelze jej upravit nebo škrtit. Brána má dva těsnicí povrchy. Dva těsnicí povrchy nejčastěji používaného modelového brány ventilu tvoří tvar klínu. Úhel klínu se mění s parametry ventilu, obvykle 50 stupňů a 2 stupňů 52 stupňů, když střední teplota není vysoká. Branská deska ventilu brány klínu může být vyrobena do celku, nazývaná tuhá brána; Může být také vyrobena do brány, která může způsobit mírnou deformaci, aby se zlepšila jeho řemeslné zpracování a kompenzovala odchylku úhlu těsnění během zpracování. Tento druh brány se talíř nazývá elastická brána.
|
Velikosti rozsahu |
1/2" - 30" |
|
Hodnocení tlaku |
Třída 150 do třídy 2500 PN16 až PN420 |
|
Končí spojení |
Příruby, závitové, svařované konce a drážkované |
|
Tělesné materiály |
Odlitky nebo kované nízkohlíkové oceli, nerezová ocel, duplex a super duplexní ocel, speciální materiály na vyžádání |
|
Oříznutí materiálů |
13%CR, LF2, SS304, SS304L, SS316, SS316L a další speciality |
Porovnání technických výhod
| Funkce | Kryogenní brána | Kryogenní kuličkový ventil | Cryogenní ventil motýlů |
|---|---|---|---|
| Fluidní odpor | Velmi malý (tokový kanál je rovný a nerušený) | Střední (míč částečně blokuje průtokovou cestu) | Větší (disk zcela blokuje toku cestu) |
| Formulář těsnění | Kontaktní těsnění linky (silný odpor opotřebení) | Povrchové kontaktní těsnění (závislé na elastickém materiálu) | Povrchové kontaktní těsnění (požadováno další předpětí) |
| Applicable tlak | Vysoké napětí (PN10 ~ PN100/třída 600) | Střední a nízké napětí (PN16 ~ PN40) | Nízké napětí (PN10 ~ PN25) |
Těsnění
Návrh těsnicí struktury
Mechanismus samovzem: Po zavření, středně tlakový tlak stiskne těsnicí povrch brány na sedadlo ventilu a vytvoří efekt samoobslužného utajení (jako je typ nízkoteplotní brány typu DZ41W), který může dosáhnout utěsnění bez spoléhání na vnější tlak a úroveň úniku může dosáhnout úrovně Ansi V nebo vyšší.
Klínové těsnění ve tvaru klínu: Dva těsnicí povrchy tvoří úhel 50 stupňů klínu, který snižuje tření a opotřebení prostřednictvím kontaktu s linií a zvyšuje kontaktní sílu těsnicího povrchu.
Materiál a proces
Karbidové těsnění: Sedadlo ventilu a těsnění brány jsou přivařeny karbidem na bázi kobaltu (jako je Stellit 6), který má malou deformaci a silnou odolnost proti opotřebení při nízkých teplotách a po dlouhou dobu si udržují výkon těsnění.
Proces kryogenního ošetření: Tělo ventilu je vyrobeno z nízkoteplotní oceli, jako je LCB, LC3 nebo CF8 z nerezové oceli, a podstoupil test kryogenního nárazu -196 stupně, aby se zabránilo křehkému prasknutí a selhání těsnění.
Pomocná těsnicí opatření
Flexibilní balicí těsnění: Balení stonku přijímá kombinované struktury flexibilního grafitu nebo polytetrafluorethylenu (PTFE), která může stále udržovat elasticitu při nízkých teplotách, aby se zabránilo úniku média podél kmene.
Bezpečnostní design
Struktura proti úpravě a explozi
Design kapoty Long-heck eck: Rozšiřujte krk kapoty (například typ DZ11H), abyste zajistili, že teplota vycpajícího boxu je vyšší než 0 stupňů, aby se zabránilo zamrznutí a selhání těsnění v důsledku nízké teploty.
Konfigurace otvoru pro reliéfy Pressure : Na vstupní straně brány je nastavena otvor pro odlehčení tlaku. Když je dutina ventilu abnormálně natlakována v důsledku zplynění média, tlak se automaticky uvolní, aby se zabránilo prasknutí ventilu.
Ability odolat extrémních pracovních podmínkách
Odolnost proti teplotě LOW: Podporuje pracovní podmínky -196 stupňů (teplota kapalného dusíku) a níže. Tělo ventilu je vyrobeno z kované oceli (jako je ASTM A350 LF2), s vynikající mechanickou pevností a nárazovou odolností.
Anti-static Design: Některé modely jsou vybaveny vývozními zařízeními se statickou elektřinou, aby se zabránilo hořlavým médiím, jako je zkapalněný zemní plyn (LNG), což způsobuje spalování a explozi v důsledku statické elektřiny.
Redundance provozní bezpečnosti
Two-way těsnící podpěra: Médium může proudit z jakéhokoli směru na obou stranách brány a dosáhnout utěsnění a zabránit úniku v důsledku nesprávného směru instalace.
Režim bezpečnostního režimu FAFIAILURE: Vybavený na nouzové uzavírací zařízení se automaticky uzavírá, když je tlak systému neobvyklý nebo je napájení vypnuto, aby se zabránilo nekontrolovanému úniku média.
