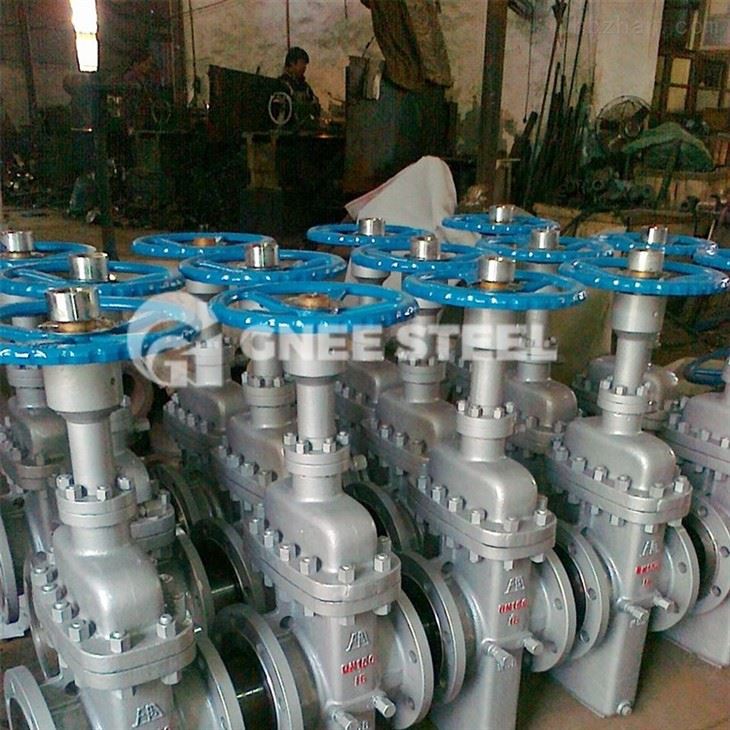

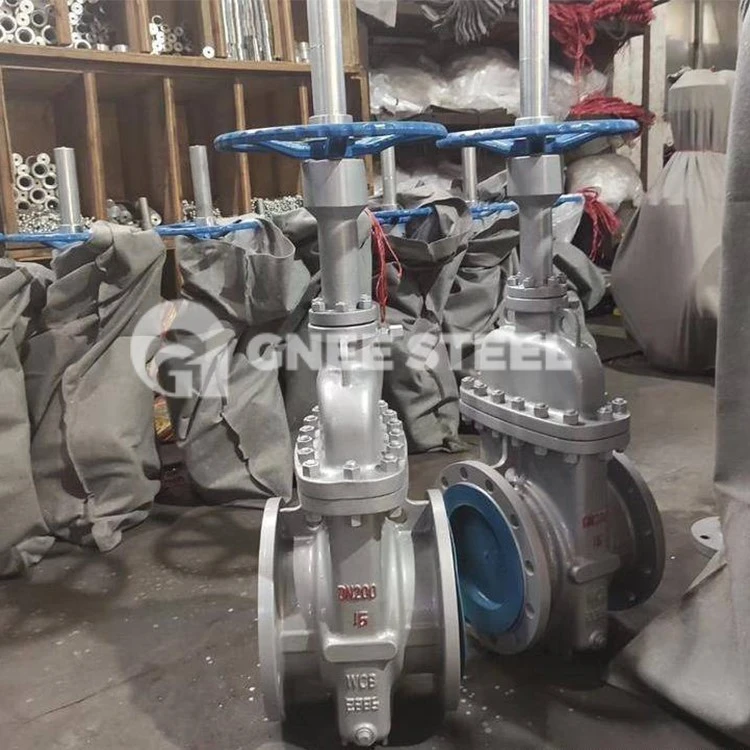

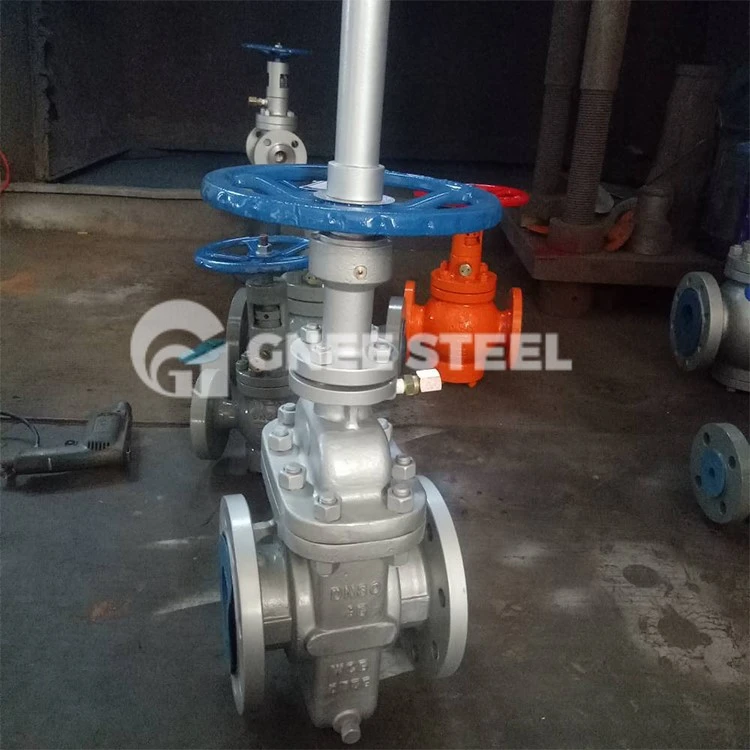

Deskové šoupátko má novou plovoucí těsnící strukturu a je vhodné pro ropovody a plynovody s tlaky do 15.0MPa a teplotami -29 až 121 stupňů. , přísné testování, snadné ovládání, se silnou antikorozí, odolností proti opotřebení a odolností proti erozi, je to ideální nové zařízení v ropném průmyslu.
- deskové šoupátko je s hlavní konstrukcí: Slab Gate Valve
- Velikosti se pohybují od 2" do 48"
- Rozsah tlaku od ANSI 150LB~2500LB, PN16~PN420

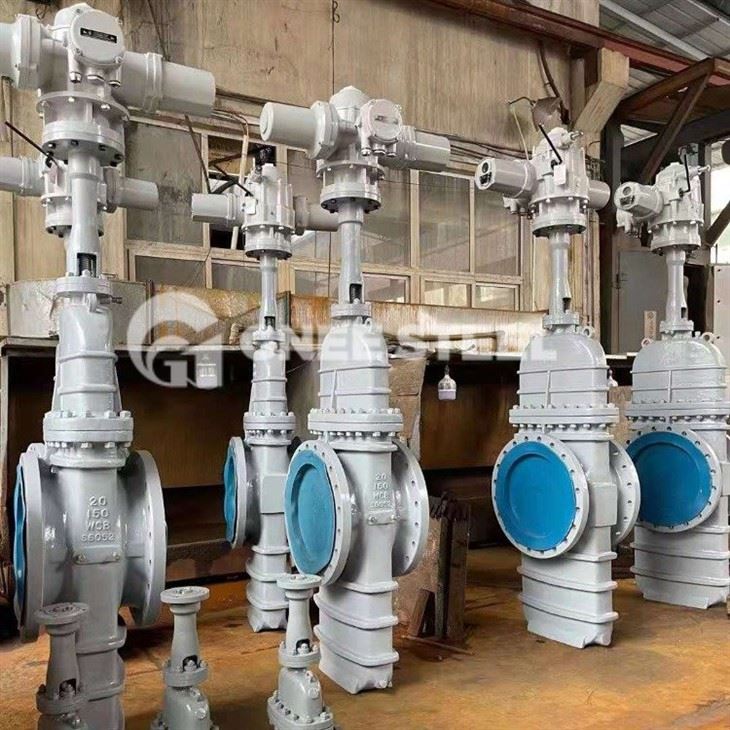

- Provoz může být k dispozici s přímou montáží, ručním kolem, převodovkami, pneumatickými pohony nebo elektrickými pohony.
- Koncové připojení je RF, RTJ, BW
- Materiál je uhlíková ocel, nerezová ocel, duplex, speciální materiál
- Standardem je API6D
- Inspekční standard je API598
- Kovové sedlo a těsnění z grafitu nebo PTFE
- Návrh požární bezpečnosti
- ISO 5211 Horní montáž
- Konstrukční vlastnosti a principy práce
1. Přijímá plovoucí sedlo ventilu, obousměrné otevírání a zavírání, spolehlivé těsnění a flexibilní otevírání a zavírání.
2. Brány jsou vybaveny vodicími lištami pro přesné vedení a všechny těsnící plochy jsou svařeny karbidem, aby odolávaly erozi.
3. Těleso ventilu má vysokou nosnost a kanál je přímý. Když je zcela otevřená, je spojena s vodicím otvorem brány a je podobná přímé trubce s velmi malým průtokovým odporem. Vřeteno ventilu používá kompozitní těsnění a více těsnění, díky čemuž je těsnění spolehlivé a snižuje tření.
4. Při zavírání ventilu otočte ručním kolem ve směru hodinových ručiček a šoupátko se posune dolů. Vlivem středního tlaku bude těsnící sedlo vstupního konce tlačeno směrem k hradlové desce, čímž se vytvoří větší těsnící specifický tlak, čímž se vytvoří první těsnění. . Současně přitlačte uzavírací desku proti sedlu těsnění na výstupním konci, aby se vytvořilo dvojité těsnění.
5. Díky dvojitému těsnění je možné vyměnit opotřebitelné díly bez ovlivnění práce potrubí. To je důležitá vlastnost, která dává našim produktům přednost před podobnými produkty doma i v zahraničí.
6. Při otevírání brány otočte ručním kolem proti směru hodinových ručiček, brána se posune nahoru a vodicí otvor se spojí s otvorem kanálu. Jak se deska brány zvedá, průchozí otvor se postupně zvětšuje. Když dosáhne krajní polohy, vodicí otvor a kanálový otvor se překrývají a jsou v tuto chvíli plně otevřené.
Deskový ventil
