Tlaková těsnící deska šoupátka s dříkem ventilu pro lineární pohyb, obvykle ve zvedacím vřetenu má lichoběžníkový závit, přes horní část ventilu matice, stejně jako tělo ventilu na vodicí drážce, rotační pohyb do lineárního pohybu , tedy provozní moment do provozního tahu.
Rozsah velikostí: 2″ až 24″
Tlaková třída: 600-4500
Styl: Flexibilní design Wedge a Parallel Slide
Materiály: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M a speciální slitiny
- Vlastnosti konstrukce tlakového těsnícího šoupátka.
1, použití průtokového kanálu izometrické přímou strukturou, což výrazně snižuje koeficient odporu průtoku a energetické ztráty, výrazně zlepšuje životnost a výkon ventilu.
2, ventilová dutina pomocí tlakové samotěsné těsnicí struktury, dobrý těsnící výkon.
3, Těsnicí povrch brány a sedadla je vyroben z povrchové úpravy z tvrdé slitiny, která je odolná proti opotřebení, odolná vůči vysokým teplotám, odolná proti korozi a má dobrý výkon proti poškrábání.
4, Povrch dříku ventilu je ošetřen nitridací odolnou proti korozi, která má dobrou odolnost proti korozi a odolnost proti poškrábání.
5,Struktura otevíracích a zavíracích částí může být navržena do různých forem, jako jsou jednodeskové, dvoudeskové, paralelní dvoudeskové atd. podle požadavků uživatelů.
6, S víceotáčkovým elektrickým zařízením lze dosáhnout dálkového ovládání a místního ovládání.
-
Konstrukce kapoty s tlakovým těsněním vs šroubovaná kapota
| Design kapoty s tlakovým těsněním | Šroubovaný design kapoty |
| Přítlačný kroužek je primární součástí jeho těsnicího mechanismu a funguje spolu s těsněním a distančním kroužkem. | Optimálního utěsnění je dosaženo kombinací příruby, těsnění a dosažením doporučeného utahovacího momentu při utahování šroubů/svorníků příruby. |
| Potenciál úniku se snižuje se zvyšujícím se tlakem. | Zvýšení tlaku má za následek zvýšení možnosti úniku. |
| Velikost ventilu není funkcí jeho konstrukčního tlaku. | S rostoucím konstrukčním tlakem se velikost ventilu výrazně zvětšuje, protože příruba a šrouby musí být větší, aby vydržely vyšší úrovně tlaku. |

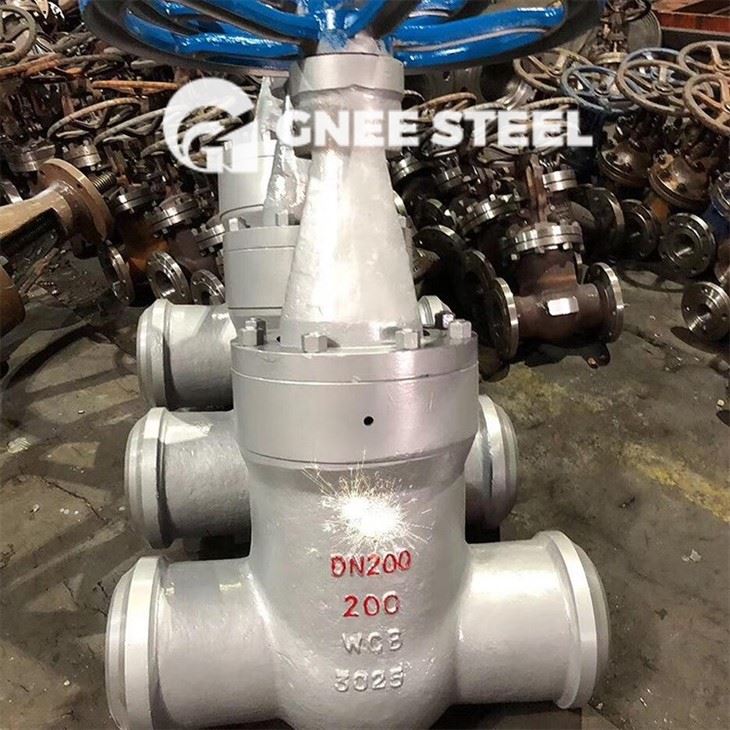

Tlakový těsnící šoupátkový ventil
