API 602 je mezinárodní standard pro ventily vyvinutý American Petroleum Institute (API). Tato norma se zaměřuje především na ocelová šoupátka, uzavírací ventily a zpětné ventily s jmenovitými rozměry menšími než nebo rovnými DN100 (velikost standardu USA). Standard API602 specifikuje požadavky na konstrukci ventilu, materiály, rozměry, jmenovitý tlak, konstrukční délku, výrobu, kontrolu a testování.
| Třída / hodnocení ANSI | 800#, 1500#, 2500# |
| Design Standard | API 602 |
| Testovací standard | API 598 |
| Velikost | 1/2″ -2″ |
| Materiály | Tělo: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L Obložení: 13 % Cr, Stellite atd. |
| Končí | Šroubované konce (NPT) k ANSI/ASME B1.20.1 Nátrubkový svar Konce k ASME B16.11 Tupý svar Konce k ASME B16.25 Koncová příruba: ANSI B16.5 |
| Úkon | Ruční, Elektrický |
| Porty | Standardní a plný port |
Výběr materiálu
| Číslo střihu | Plochy brány | Povrchy sedadel | Materiál stonku |
| 1 | 13Cr | 13Cr | ASTM A182 F6a |
| 2 | 18Cr-8Ni | 18Cr-8Ni | ASTM A182 F304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F6a |
| 8 | 13Cr | HF (Co-Cr A) | ASTM A182 F6a |
| 9 | Monel | Monel | Monel |
| 10 | 18Cr-8Ni-Mo | 18Cr-8Ni-Mo | ASTM A182 F316 |
| 12 | 18Cr-8Ni-Mo | HF (Co-Cr A) | ASTM A182 F316 |
| 13 | Slitina 20 | Slitina 20 | Slitina 20 |
| 15 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F304 |
| 16 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F316 |
| Předmět číslo. | Název dílu | Materiály |
| 1 | Ruční kolo | Tvárná litina |
| 2 | Jmenovka | Nerezová ocel |
| 3 | Matice ručního kola | ASTM A194 2H; ASTM A194 8 |
| 4 | Vřetenová matice | ASTM A276 420 |
| 5 | Ucpávka šroub | ASTM A193 B8 |
| 6 | Žlázová matice | ASTM A194 8 |
| 7 | Příruba ucpávky | ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8 |
| 8 | Žláza | SS304, SS316 |
| 9 | Balení | Grafit |
| 10 | Šroub kapoty | ASTM A193 B7, B7M, B8, B16; ASTM A320 L7M |
| 11 | Matice kapoty | ASTM A194 2H, 7M, 8, 16 |
| 12 | Těsnění kapoty | SS304+Grafit; SS316+Grafit |
| 13 | Sedací kroužek | ASTM A276 410; ASTM A182 F304/ F316 |
| 14 | Brána | ASTM A182 F6a/ F304/ F316 |
| 15 | Tělo | ASTM A105, ASTM A350 LF2, ASTM A182 F5/ F11/ F22/ F91, F304(L)/ F316(L) |

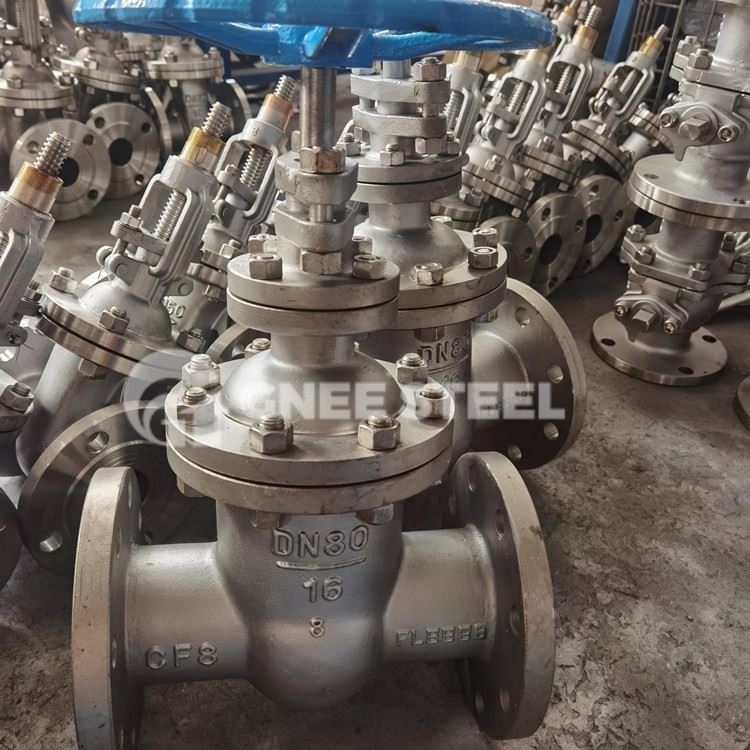

Šoupátko API 602
