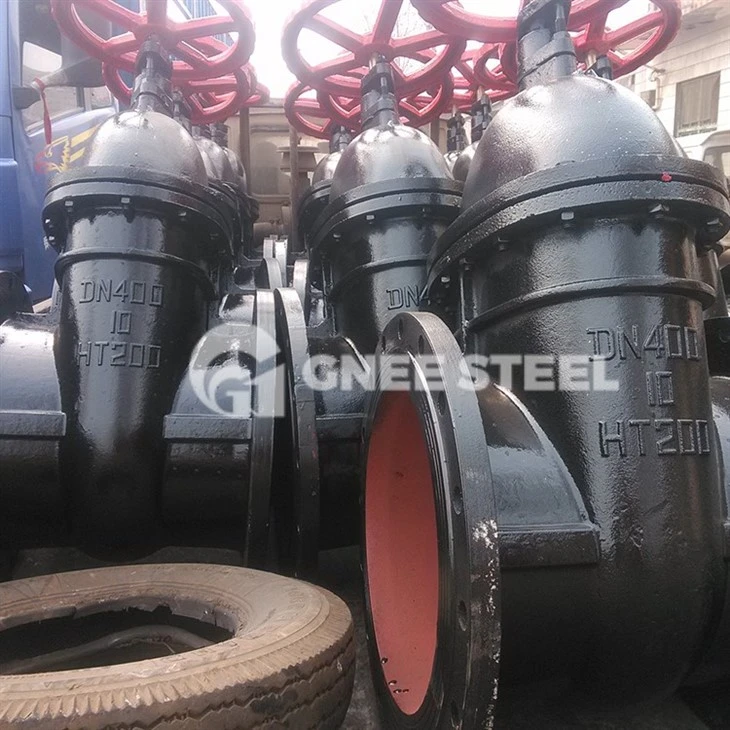

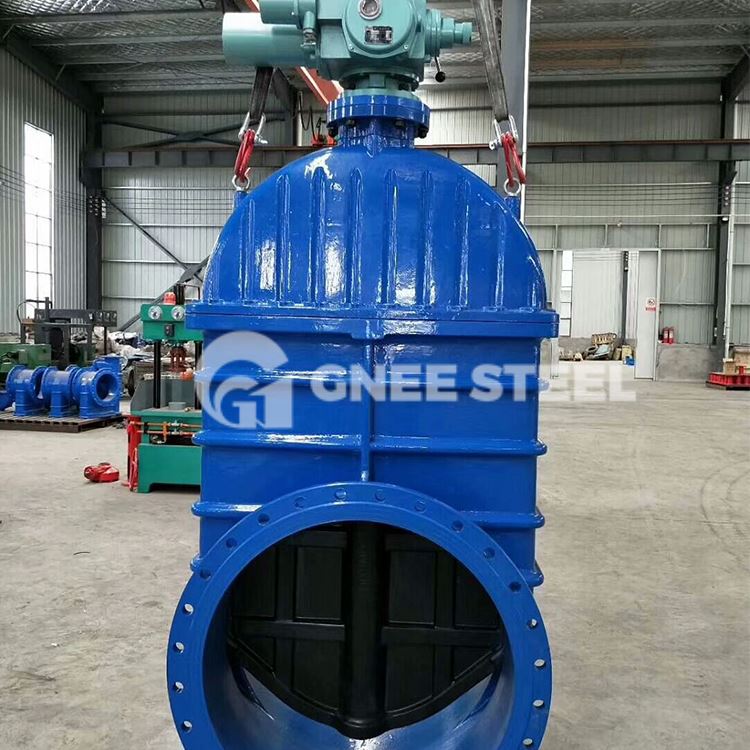

Šoupátko se skrytým dříkem se také nazývá šoupátko s otočným dříkem (také nazývané šoupátko s podomítkovým vřetenem). Matice vřetene ventilu je v tělese ventilu a je v přímém kontaktu s médiem. Při otevírání a zavírání brány se dřík ventilu otáčí.
| Volitelné množství v balení/krabičce |
1 |
|---|---|
| Velikost |
100 mm |
| Materiál |
Litina |
| Metrika hodnocení tlaku |
16 bar při -10 stupni až 120 stupňů |
| Dimenze |
229 mm tváří v tvář |
- Hlavní rozdíly mezi stoupacími dříkovými šoupátky a skrytými dříkovými šoupátky:
1. Zvedací šroub skrytého dříkového šoupátka se pouze otáčí bez pohybu nahoru a dolů. Je odkryta pouze tyč a její matice je upevněna na desce brány. Vratová deska se zvedá otáčením šroubu. Neexistuje žádný viditelný rám dveří; Zvedací šroub šoupátka je odkrytý a matice je blízko ručního kola a je pevná (neotáčí se ani se axiálně nepohybuje). Brána se zvedá otáčením šroubu. Šroub a brána mají pouze relativní rotační pohyb a žádnou relativní osu. Pohybuje se ve směru a vypadá jako držák ve tvaru dveří.
2. Vodicí šroub není vidět ve skrytém dříkovém šoupátku, ale je vidět v otevřeném dříkovém šoupátku.
3. Při otevření a zavření skrytého dříku šoupátka jsou volant a dřík ventilu spojeny dohromady a jsou relativně nehybné. Otevírá a zavírá se otáčením dříku ventilu v pevném bodě, aby se kotouč ventilu posouval nahoru a spouštělo se šoupátko. Šoupátko se stoupajícím dříkem zvedá nebo spouští kotouč ventilu prostřednictvím závitového převodu dříku ventilu a volantu. Zjednodušeně řečeno, šoupátko se stoupajícím dříkem pohybuje kotoučem ventilu nahoru a dolů spolu s dříkem ventilu a volant je vždy v pevném bodě.
- Šoupátko bez stoupání
