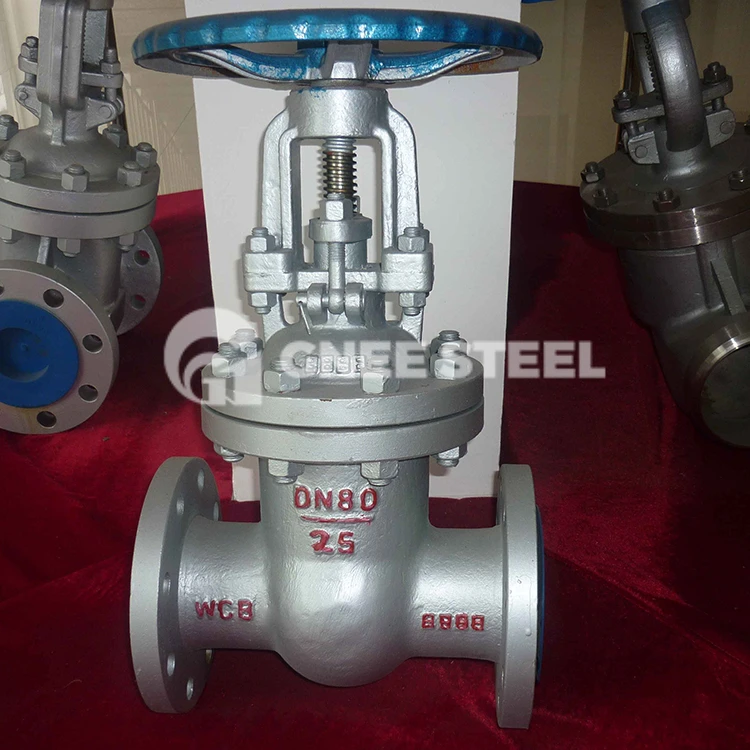

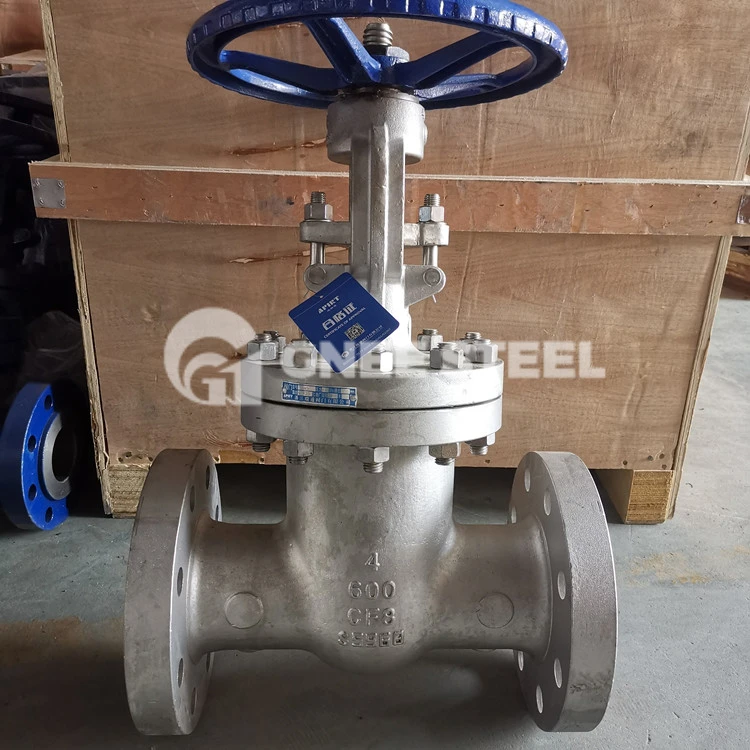

Šoupátko API 600

Ventil (famen) je ovládací prvek v systému přepravy tekutin. Má funkce vypnutí, regulace, odklonění, zabránění zpětnému toku, stabilizace tlaku, odklonění toku nebo odlehčení přepadového tlaku.

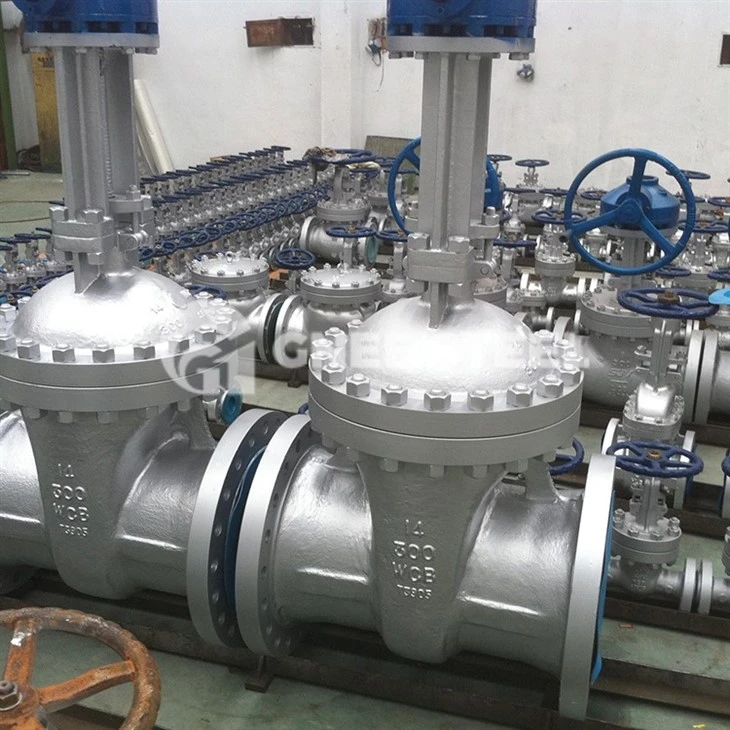

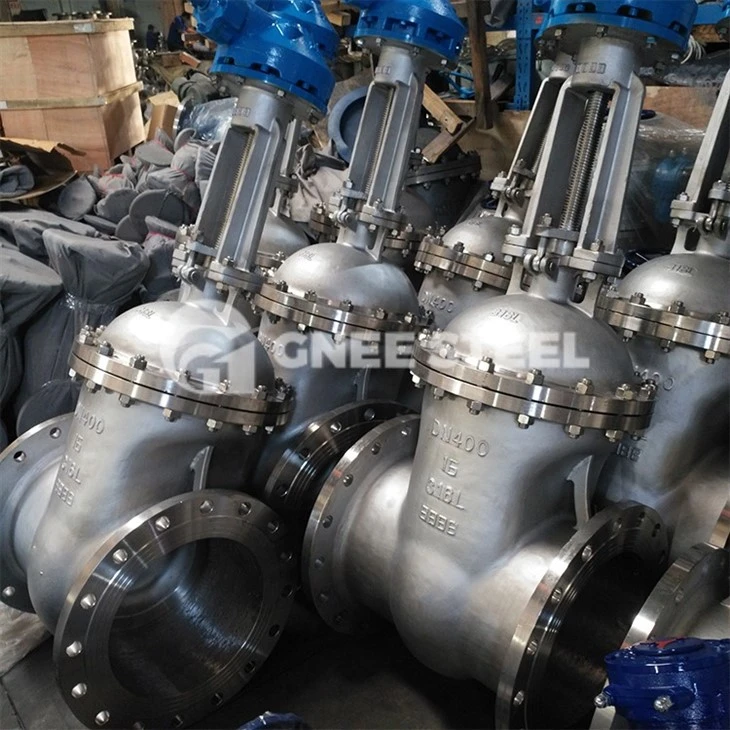

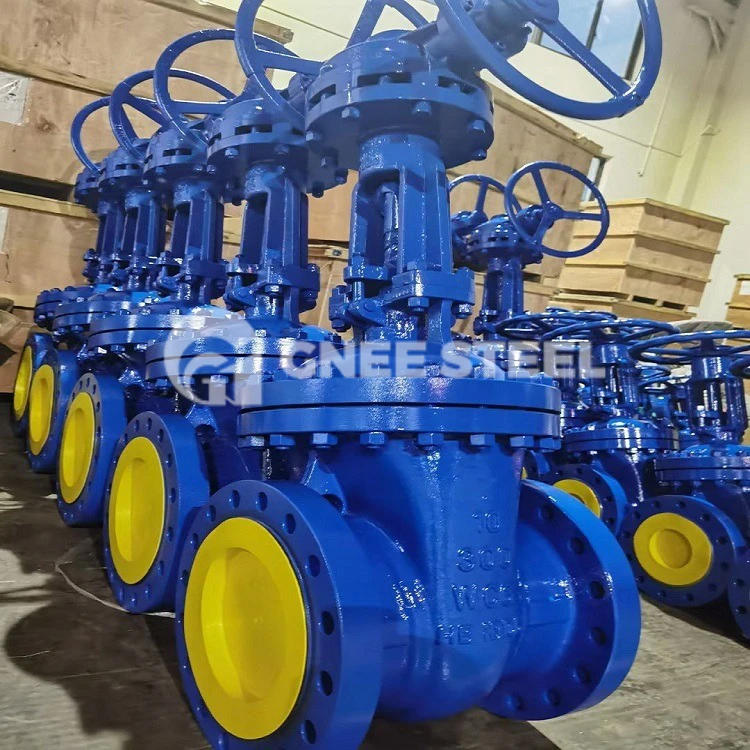

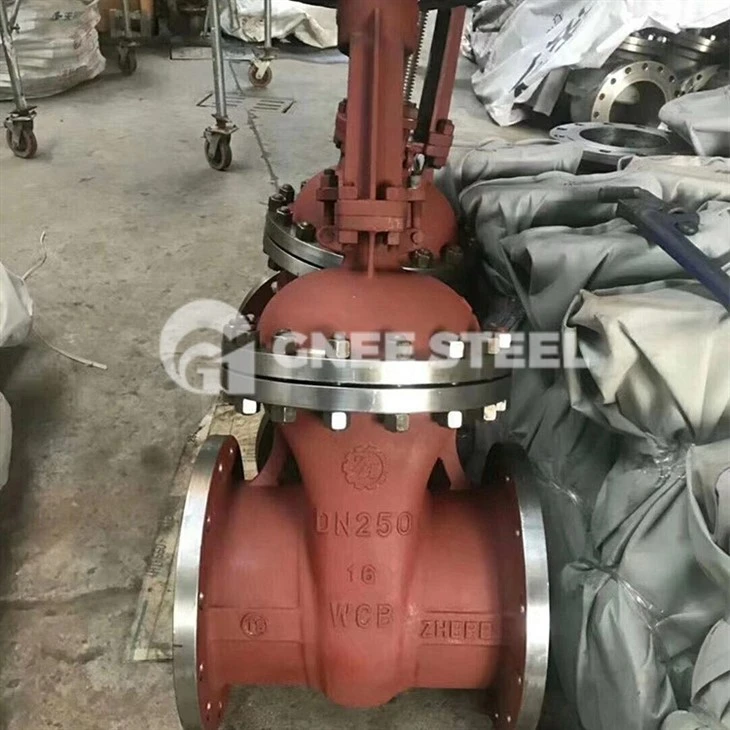

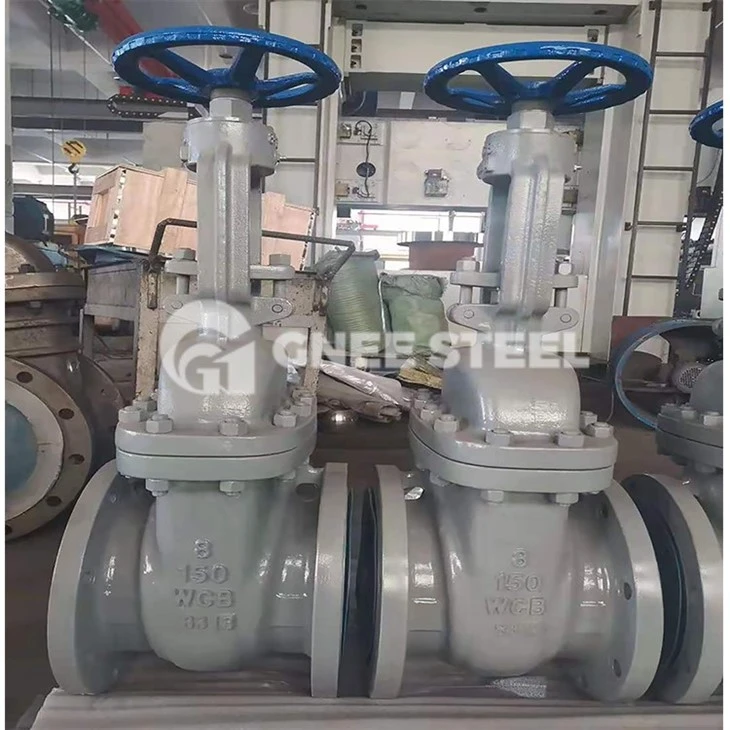

Šoupátka API 600 jsou ocelová šoupátka se šroubovaným víkem pro ropný a plynárenský průmysl. Šoupátka API 600 využívají kovová šoupátka k otevírání nebo uzavírání průtokových cest v procesech. Využívají ohebný nebo pevný klín umístěný ve spodní části těla ventilu k zajištění těsnění klínu.

Univerzální obložení: představec 13Cr, čelní klín CA 15 nebo 13Cr a obložení API 8 sedla ze slitiny CoCr pro aplikace do 850 stupňů F (454 stupňů).

Povrch sedadla je tvrzený, broušený a lapovaný do zrcadlového lesku ze slitiny CoCr.

Ohebné klíny s nízkým středovým kontaktem mezi stopkou a klínem, dostupné v plném CA15 (13Cr) nebo s tvrdokovem ze slitiny 13Cr, SS 316, Monel nebo CoCr. Klíny jsou broušeny a frézovány do zrcadlového lesku a jsou pevně vedeny, aby se zabránilo přetažení a poškození sedla.

K dispozici jsou také tvrdé klíny CF8M ze slitiny CoCr.

Nerotační představec má přesné Acme závity a leštěný povrch. Dual Acme pro rychlejší provoz.

Spojení mezi tělem ventilu a víkem je přesně opracováno.

Odlitky těla ventilu a víka jsou precizně opracovány.

Jednodílná kapota umožňuje lepší vyrovnání a snížený počet dílů pro třídy 150 až NPS 16 (DN 400).

Příruba:

Třída ASME: 150–300: 1⁄16" konvexní

Třída ASME: 600–1500: ¼" konvexní

Povrchová úprava: Všechny ventily mají 125–250 AARH.

Rotační vřetenová matice je z austenitické tvárné litiny Gr. D-2C je reprodukovatelné online (jak je znázorněno na obrázku).

Při použití ručního kola je axiální ložisko dodáváno následovně:

ASME Class 150–300: NPS 10–12 (DN 250–300), 1 ložisko (nahoře)

NPS 14 (DN 350) a vyšší, dvě ložiska

ASME Class 600–1500: NPS 6 (DN 150) a vyšší.

Šoupátka API 600 jsou ovládána ručním kolem nebo automatizovaná. Šoupátka API 600 fungují tak, že se vloží šoupátko nebo šoupátko do průtokové dráhy tekutiny pomocí závitové tyče. Vřeteno ventilu spojuje ruční kolo a šoupátko. Když se ruční kolo otáčí proti směru hodinových ručiček, vertikální pohyb dříku ventilu způsobí otevření brány. Naopak otáčení ručního kola ve směru hodinových ručiček způsobí pohyb šoupátka směrem dolů a uzavření šoupátka API 600. Šoupátko API 600 Výrobci navrhují tyto ventily pro použití ve spínacích aplikacích, ale ne pro škrcení. Když je ventil plně otevřený, nejsou v průtokové cestě šoupátka žádné překážky, takže dochází k velmi mírnému poklesu jeho průtokového tlaku. Provoz šoupátka při částečně otevřeném stavu může vést ke značným tlakovým ztrátám. Šoupátka musí striktně používat méně korozivní kapaliny a kapaliny, které nezanechávají usazeniny, protože zabrání úplnému uzavření šoupátka. Šoupátka API 600 navíc nelze použít k regulaci průtoku, protože tekutina protékající částečně uzavřeným šoupátkem generuje značné vibrace, které mohou způsobit vychýlení ventilu ze své navržené polohy. Kromě toho, když je ventil částečně otevřený, sedlo ventilu a talíř hradítka mohou být silně zkorodované.
