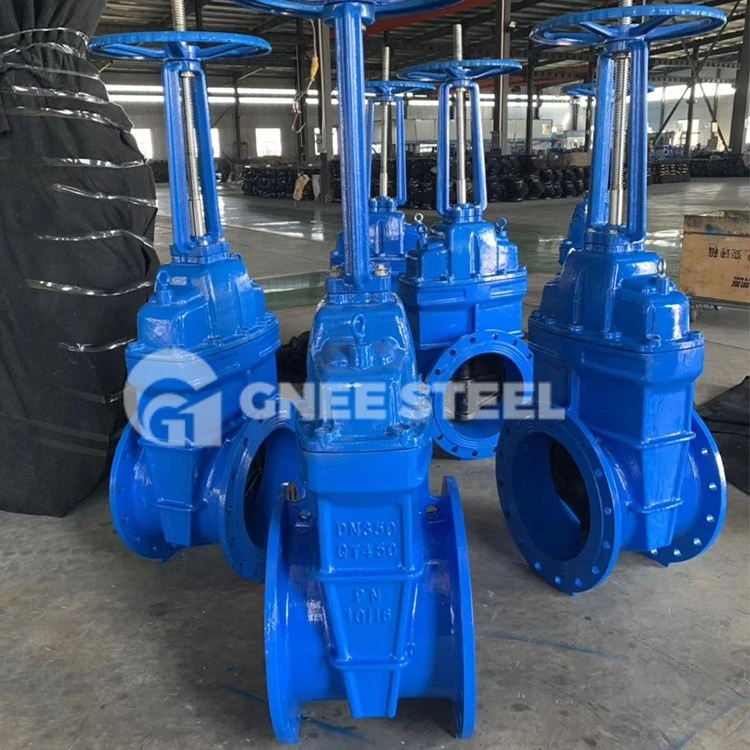

Když se šoupátko se stoupajícím dříkem z uhlíkové oceli API600 otevře, můžete vidět, že dřík ventilu se postupně zvedá. Stupeň otevření šoupátka může být posuzován podle rostoucí amplitudy dříku ventilu a zda je ventil v otevřeném nebo zavřeném stavu může být posuzován podle polohy dříku ventilu. Proto se šoupátka se stoupajícím dříkem často používají při důležitých příležitostech, aby se zabránilo chybnému úsudku, když nastanou problémy.
Specifikace šoupátka z uhlíkové oceli API600
| Specifikace | |
|---|---|
| Rozsah velikostí | 2 – 36" |
| Teplotní rozsah | -29 stupně na 538 stupňů |
| Hodnoty tlaku | ASME třídy 150, 300, 600 a 900 |
| Ukončit připojení | Přírubový, tupý svar |
| aplikace | Izolace |
Standardní šoupátko API600
| Normy | |
|---|---|
| Design Standard | API 600, BS 1414 |
| Dimenze tváří v tvář | Označení normy: ASME B16.10 |
| Rozměr příruby | Označení normy: ASME B16.5 |
| Rozměr tupého svaru | Označení normy: ASME B16.25 |
| Test a kontrola | API 598 |
| Tlak – Teplotní hodnocení | Označení normy: ASME B16.34 |
01. Výhody šoupátka se stoupajícím vřetenem:
Odolnost vůči tekutině je malá a těsnicí povrch je méně erodován a erodován médiem.
Otevírání a zavírání vyžaduje méně úsilí.
Směr proudění média není omezen a nedochází k narušení proudění ani ke snížení tlaku.
Má jednoduchý tvar, krátkou konstrukční délku, dobrý výrobní proces a široký rozsah použití.
02. Nevýhody šoupátka se stoupajícím vřetenem:
Mezi těsnicími plochami může snadno dojít k erozi a poškrábání, což ztěžuje údržbu.
Celková velikost je velká, k otevření vyžaduje určitý prostor a otevírání a zavírání trvá dlouho.
Struktura je složitější.
Litý ventil
