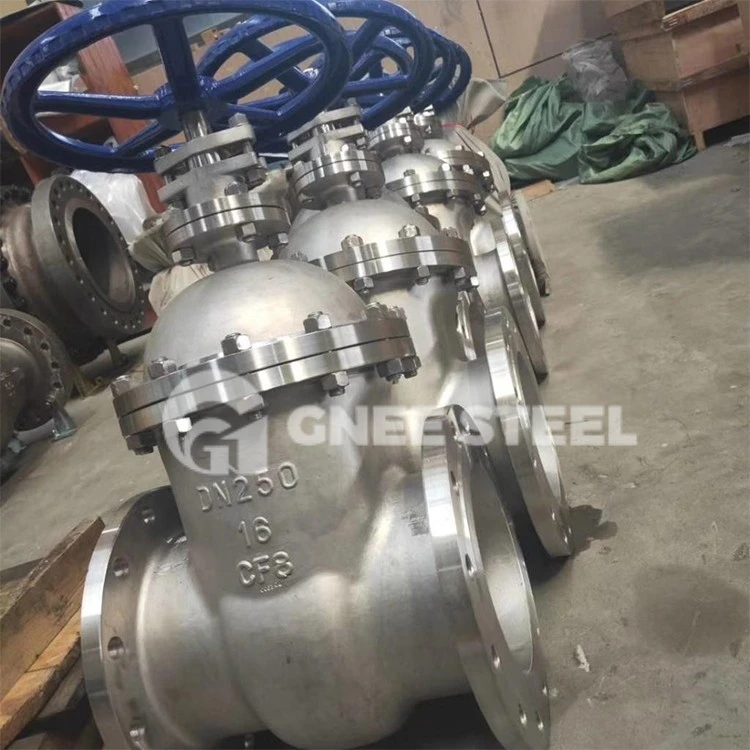

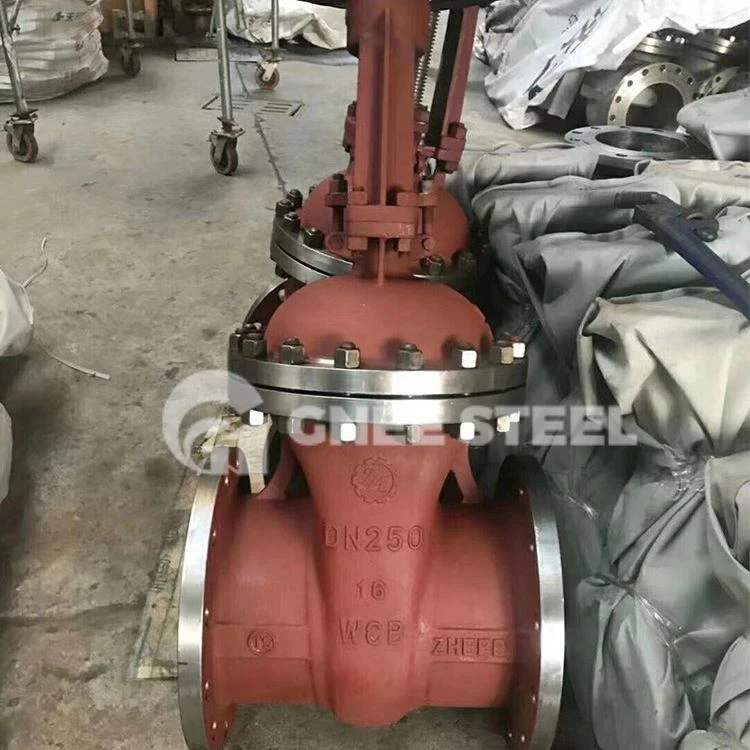

Šoupátko API 602 je nejběžnějším ventilem a jeho výrobní velikost se pohybuje od několika centimetrů do několika metrů. Hlavní funkcí je přenášení a odřezávání tekutin. Šoupátka se obecně používají v pracovních situacích, kdy jsou zcela otevřená nebo zcela uzavřená. Při plném otevření je pokles tlaku přes šoupátko velmi malý; při úplném uzavření má dobrý tlakový těsnící výkon. Díky spolupráci mezi šoupátkem a sedlovým kroužkem nedochází při zavřeném šoupátku k téměř žádnému úniku. K určitému úniku však může dojít, když je protitlak (obecně ne méně než 0,34 bar, bar=10Pa) velmi nízký. Další výhodou šoupátka je, že se obvykle otevírá a zavírá velmi pomalu, což může zabránit poškození potrubního systému efektem vodního rázu.
Specifikace šoupátek API 602
Konstrukční a výrobní standard: API6D,API600,API603,ISO10434
Rozměry tváří v tvář: ANSI/ASME B16.10;
Flange connection: ANSI/ASME B16.5 for NPS24,ASME B16.47A/MSS SP-44 for NPS>24.
Rozměry konce pro přivařování na tupo: ANSI/ASME B16.25;
Rozměry pro přivařování: ANSI/ASME B16.11
Inspekční a testovací standard: API6D, API598.
Tlak: 150 lb, 300 lb, 600 lb, 900 lb 1500 lb 2500 lb atd.
Jmenovité průměry: LITÝ: 1/2"~ 60" KOVANÝ: 1/2"~ 2"
Hlavní materiály: CAST: WCA, WCB, WCC, WC1, WC4, WC6, WC9, C5, C12, CA15, CF8, CF3, CF3M, CF8, CF8M, CN7M, CD4MCU, CK3MCUN, LCA, LCB, LCC, LC3, MONEL 400 KOVANÉ: A105, A106, F1, F2, F11, F22, F5, F9, F6A, F304, F304L, F316, F316L, B473, F50, F44, LF2. LF3 atd.
Specifikace kovaných šoupátek API 602
