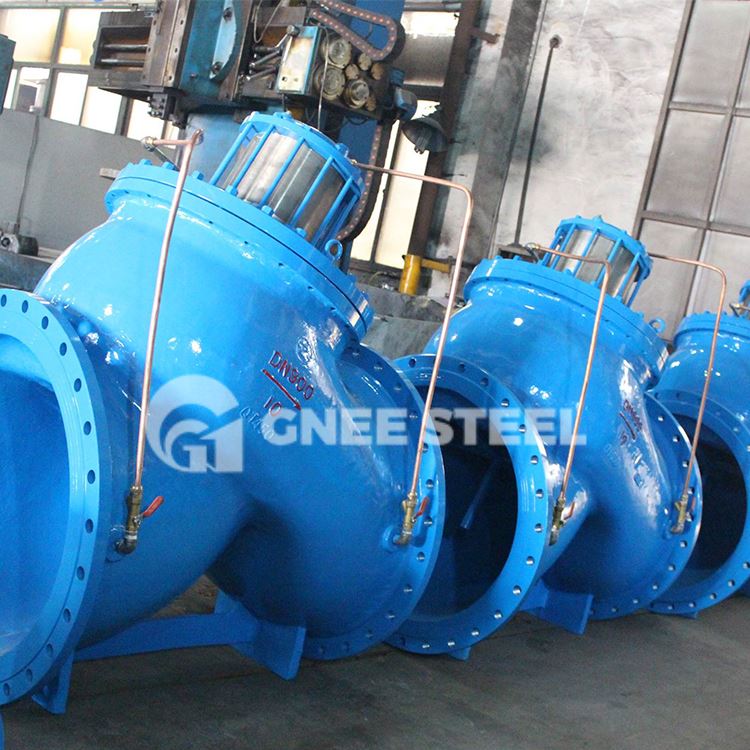

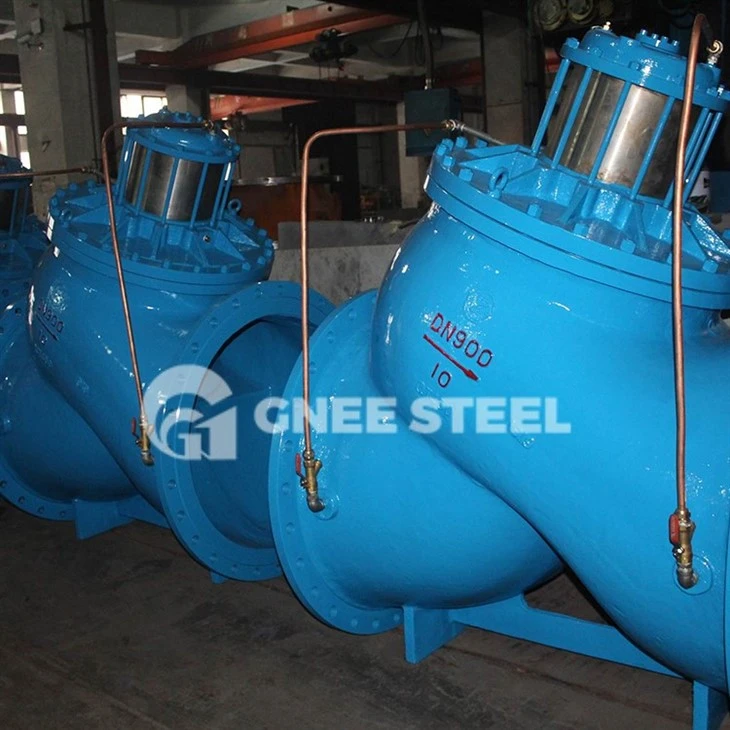

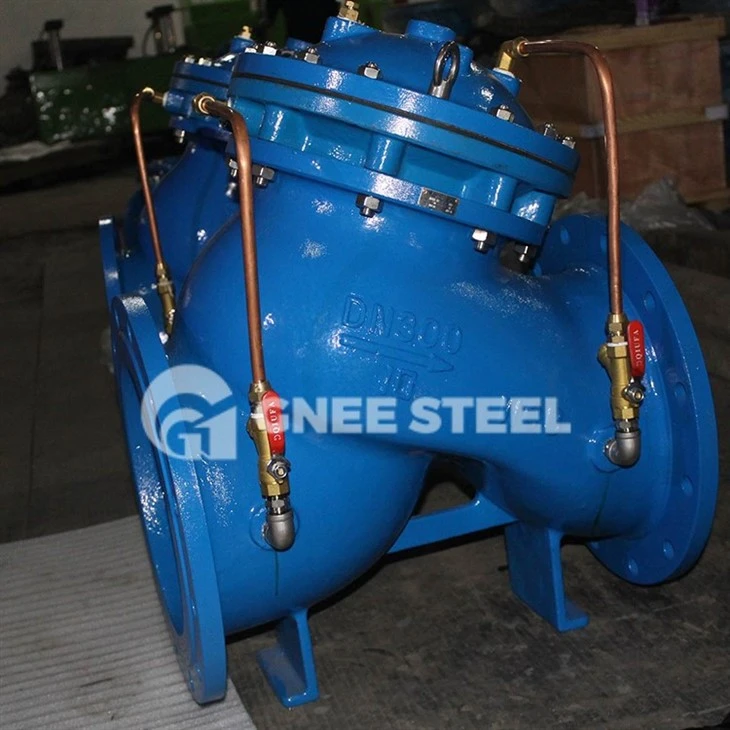

Zpětný ventil pístu
video
Zpětný ventil pístu

Zpětný ventil pístu

Pístový zpětný ventil se spoléhá na průtok samotného média a automaticky otevírá a zavírá klapku ventilu, která se používá k zabránění zpětnému ventilu média, známému také jako zpětný ventil, zpětný ventil, zpětný ventil a zpětný ventil.
Odeslat dotaz
Chat teď
Popis zpětného ventilu typu pístu

Klapka pístového zpětného ventilu je kotoučového tvaru, otáčí se kolem osy kanálu ventilového sedla pro rotační pohyb, protože kanál ventilu do proudnicového, průtokového odporu než stoupání klapkového zpětného ventilu je malý, vhodný pro nízký průtok a průtok zřídka se mění v případech velkého průměru, ale neměly by být používány pro pulzující proudění a jeho těsnící výkon není tak dobrý jako typ zdvihu.

PROJEKTOVÉ A VÝROBNÍ STANDARDY
Základní design API 6D
Tloušťka stěny API 6D
Rozměry tváří v tvář Jak je uvedeno
Rozměry konce příruby ANSI/ASME 16.5
Rozměry konce tupého svaru ANSI/ASME B16.25
Kontrola a testování API 6D
Tabulka velikostí zpětného ventilu ve stylu pístu

Pístové zpětné ventily - API 6D
​Velikosti: 2" - 24"
Třída: 150

VELIKOST V 2 3 4 6 8 10 12 14 16 18 20 24
MILIMETR 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 8.0 9.5 11.5 16 19.5 24.5 27.5 31 36 38.5 38.5 51
MILIMETR 203 241 292 406 495 622 699 787 914 978 978 1295
H1 V 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MILIMETR 83 124 127 171 235 298 337 378 432 / / /
H2 V 7.0 8.35 10.23 14.56 17.83 22.48 25.51 27.25 30.125 / / /
MILIMETR 178 212 260 370 451 571 648 692 765 / / /
HMOTNOST
(RF)		 LB 64 124 201 332 610 1040 1328 2010 2480 / / /
KG 29 56 91 151 277 472 602 912 1125 / / /

Pístové zpětné ventily - API 6D
​​Velikost: 2" - 16"
Třída: 300

VELIKOST V 2 3 4 6 8 10 12 14 16 18 20 24
MILIMETR 50 80 100 150 200 250 300 350 400 450 500 600
A-RF V 10.25 14.75 17.625 19.375 22.5 29.625 32 35.25 39.125 / / /
MILIMETR 260 375 448 492 572 752 813 895 994 / / /
A- ČB V AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
MILIMETR AUR AUR AUR AUR AUR AUR AUR AUR AUR / / /
H1 V 3.25 4.875 5 6.75 9.25 11.75 13.25 14.875 17 / / /
MILIMETR 83 124 127 171 235 298 337 378 432 / / /
H2 V 8.5 10.25 12.5 17.5 20.125 23.75 24.375 27.25 30.125 / / /
MILIMETR 216 260 318 445 511 603 619 692 765 / / /
HMOTNOST
(RF)		 LB 80 155 250 415 750 1300 1660 2500 3100 / / /
KG 36 70 114 187 341 591 755 1136 1409 / / /
AUR=k dispozici na vyžádání

Pístové zpětné ventily - API 6D
​Velikosti: 2" - 24"
Třída: 600

VELIKOST NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 11 14.75 18.5 20.75 24 30.88 33.625 37 41.25 46 55.5 60
MILIMETR 279 375 470 527 610 784 854 940 1048 1168 1410 1524
A - RTJ V 11.375 14.875 18.625 20.875 24.125 31 33.75 37.125 41.375 46.125 55.75 60.125
MILIMETR 283 378 461 530 613 787 857 943 1051 1172 1413 1527
A - BW V AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
MILIMETR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR AUR
H1 V 3.25 5.25 5.375 7 9.25 11.75 13.125 14.875 17 19.25 20.875 22.125
MM 83 133 137 178 235 298 333 378 432 489 530 561
H2 V 8.5 10.25 12.125 18 20.25 24.25 25.125 28.125 31.25 32.875 35.25 38.78
MILIMETR 216 260 308 457 514 616 638 714 794 835 895 985
WGT
(RF)		 LB 71 136 215 485 782 1291 1880 2391 3788 / 5871 8507
KG 32 62 98 220 355 586 853 1084 1718 / 2663 3858
AUR=k dispozici na vyžádání

Pístové zpětné ventily - API 6D
​Velikosti: 2" - 12"
Třída: 900

VELIKOST NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V / 14.875 19.375 21.875 24.875 31.375 33.875 / / / / /
MILIMETR / 378 492 556 632 797 860 / / / / /
A - RTJ V / 15 19.5 22 25 31.5 33.125 / / / / /
MILIMETR / 381 495 559 635 800 857 / / / / /
A - BW V / AUR AUR AUR AUR AUR AUR / / / / /
MILIMETR / AUR AUR AUR AUR AUR AUR / / / / /
H1 V / 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MILIMETR / 133 137 178 235 298 333 / / / / /
H2 V / 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MILIMETR / 260 308 457 514 616 638 / / / / /
WGT
(RF)		 LB / 175 290 550 810 1650 2450 / / / / /
KG / 72 129 268 430 751 1044 / / / / /
AUR=k dispozici na vyžádání

Pístové zpětné ventily - API 6D
​Velikosti: 2" - 12"
Třída: 1500

VELIKOST V 2 3 4 6 8 10 12 14 16 18 20 24
MILIMETR 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 13.625 17.25 20.25 24 32.375 34.375 41 / / / / /
MILIMETR 346 438 514 610 822 873 1041 / / / / /
A - RTJ V 13.75 17.325 20.375 24.25 32.75 35 41.675 / / / / /
MILIMETR 349 440 518 616 832 889 1059 / / / / /
A - BW V AUR AUR AUR AUR AUR AUR AUR / / / / /
MILIMETR AUR AUR AUR AUR AUR AUR AUR / / / / /
H1 V 3.25 5.25 5.375 7 9.25 11.75 13.125 / / / / /
MILIMETR 83 133 137 178 235 298 333 / / / / /
H2 V 8.5 10.25 12.125 18 20.25 24.25 25.125 / / / / /
MILIMETR 216 260 308 457 514 616 638 / / / / /
HMOTNOST
(RF)		 LB 111 207 362 803 1320 2183 2301 / / / / /
KG 50 94 164 364 599 990 1044 / / / / /
AUR=k dispozici na vyžádání

Pístové zpětné ventily - API 6D
​Velikosti: 2" - 12"
Třída: 2500

VELIKOST NPS 2 3 4 6 8 10 12 14 16 18 20 24
DN 50 80 100 150 200 250 300 350 400 450 500 600
A - RF V 14.875 20.25 23.125 32 37.375 / / / / / / /
MILIMETR 378 512 587 813 949 / / / / / / /
A - RTJ V 15 20.5 23.5 32.5 38 / / / / / / /
MILIMETR 381 521 597 826 965 / / / / / / /
A - BW V AUR AUR AUR AUR AUR / / / / / / /
MILIMETR AUR AUR AUR AUR AUR / / / / / / /
H1 V 3.25 5.25 5.375 7 9.25 / / / / / / /
MILIMETR 83 133 137 178 235 / / / / / / /
H2 V 8.5 10.25 12.125 18 20.25 / / / / / / /
MILIMETR 216 260 308 457 514 / / / / / / /
HMOTNOST
(RF)		 LB 151 320 513 1327 2068 / / / / / / /
KG 68 145 233 602 938 / / / / / / /
AUR – k dispozici na vyžádání

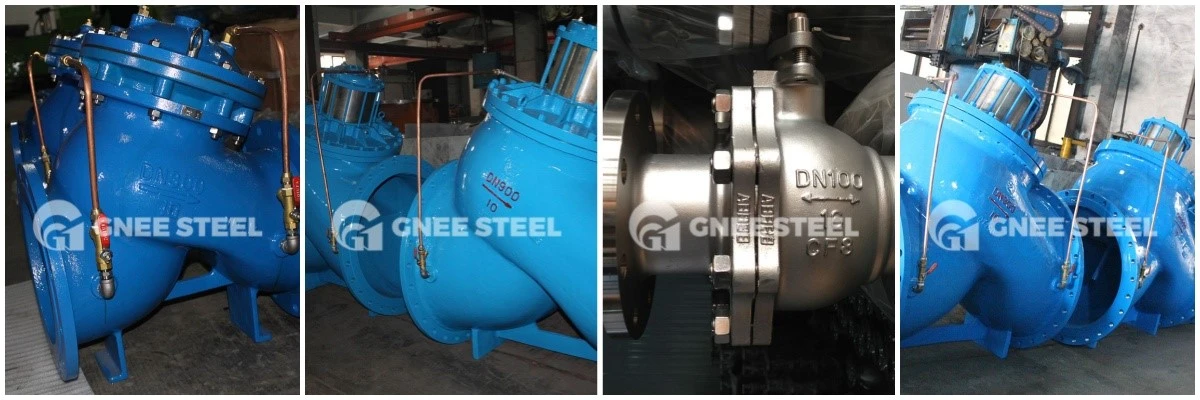

Detail zpětných ventilů

piston check valves





























Skupinová výstava GNEE

piston check valve manufacturers





























piston style check valve supplier
