Kotouč ventilu vysokoteplotního zpětného ventilu má tvar kotouče a otáčí se kolem osy otáčení kanálu sedla ventilu. Protože je vnitřní kanál ventilu proudnicový, je průtokový odpor menší než odpor stoupající klapky zpětného ventilu. Je vhodný pro nízké průtoky a málo časté změny průtoku. Pro aplikace s velkým průměrem není vhodný pro pulzující proudění a jeho těsnicí výkon není tak dobrý jako u typu zdvihu. Zpětné klapky se dělí na tři typy: jednokotoučový typ, dvoukotoučový typ a vícepoloviční typ. Tyto tři formy se dělí především podle průměru ventilu. Účelem je zabránit médiu v zastavení průtoku nebo zpětného proudění a oslabení hydraulického rázu.
| Velikost ventilu | 2″–36″ DN50–DN900 |
|---|---|
| Tlaková třída | 150 LB až 600 LB PN10 až PN64 |
| Materiály | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Návrhové a výrobní normy | API6D |
| Standardy tváří v tvář | Označení normy: ASME B16.10 |
| Normy rozměrů přírub | ASME B 16.5, ASME B16.47, EN1092-1 |
| Standardy tlakových zkoušek | API 598 (Nula Únik), API 6D |
| Normy zkoušek požární bezpečnosti | API607 řekl: |
| Certifikace kvality/produktu | ISO9001, ISO14001, ISO18001 |
| Fugitivní emise | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Možnosti ovládání ventilu | – |
| Třída vypnutí | API 598 (nulový únik), |
| Otvor | Plný vrtání |
| Typy připojení procesu | Typ plátku, typ příruby, |

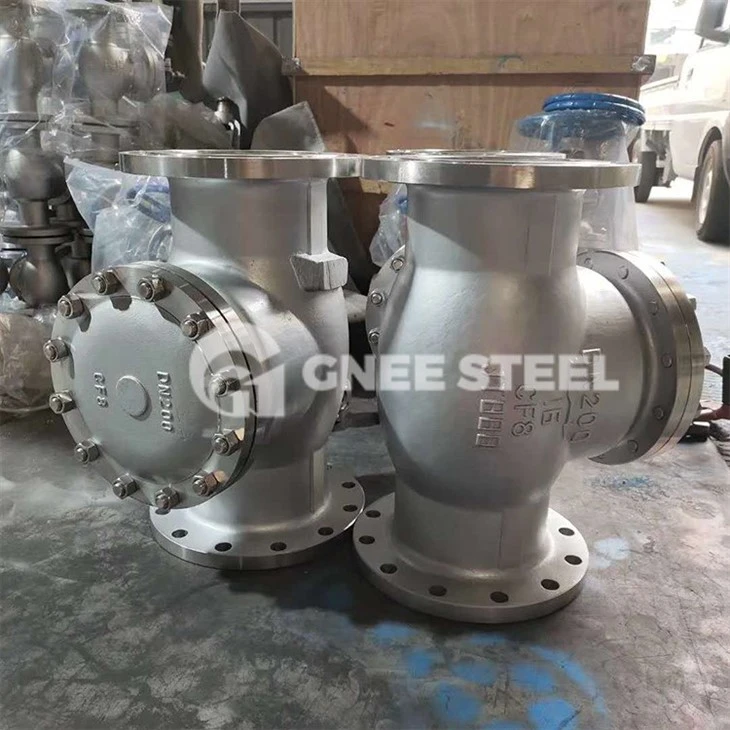

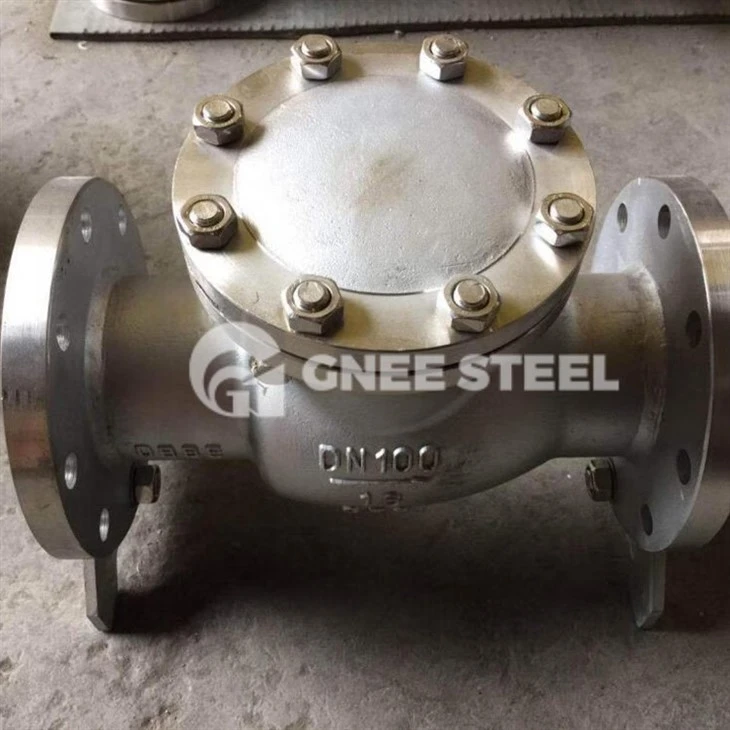

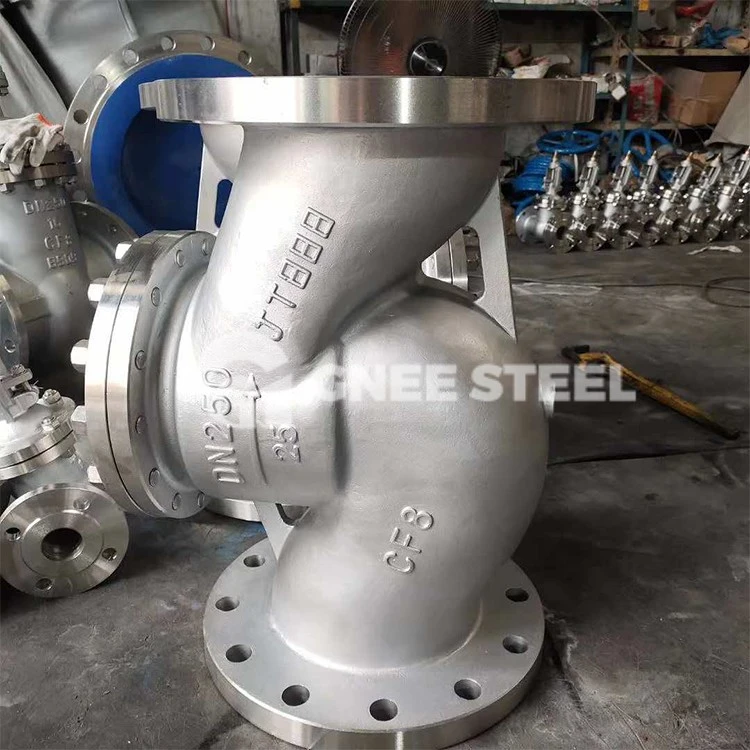

- vysokoteplotní zpětný ventil
- Výhody vysokoteplotního zpětného ventilu
1. Přímý typ, malý střední průtokový odpor;
2. Údržba a opravy jsou pohodlné a rychlé.
3. Střední port ventilu má tlakovou samoutahovací těsnící strukturu. Čím vyšší střední tlak, tím lepší těsnicí výkon;
4. Otevírání a zavírání ventilu je realizováno silou média. Když se médium vrátí, automaticky a rychle se zavře.
5. Těsnicí plocha je vyrobena z povrchové tvrdé slitiny na bázi kobaltu Stellite, která má vysokou tvrdost, odolnost proti korozi, kavitaci, vynikající odolnost proti poškrábání a ventil má dlouhou životnost.
