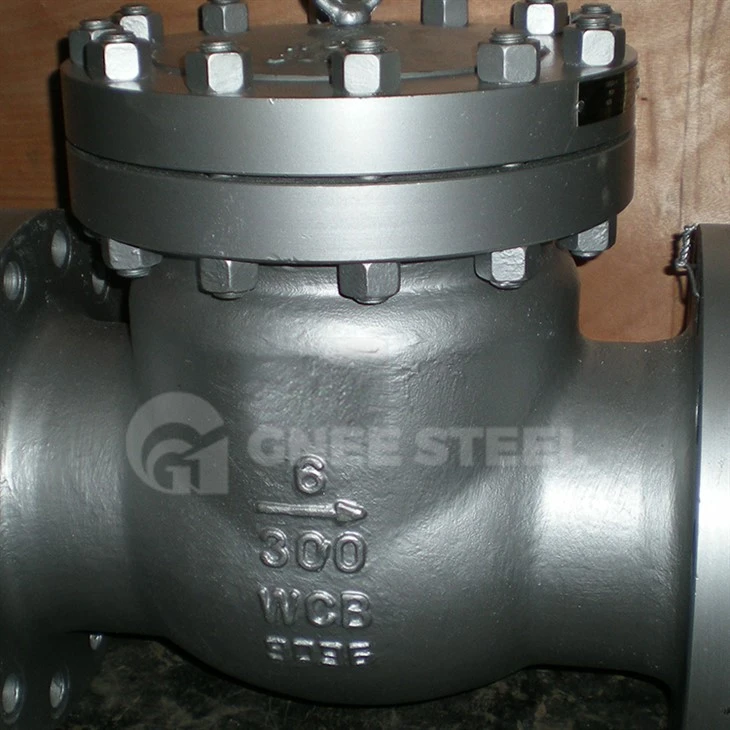

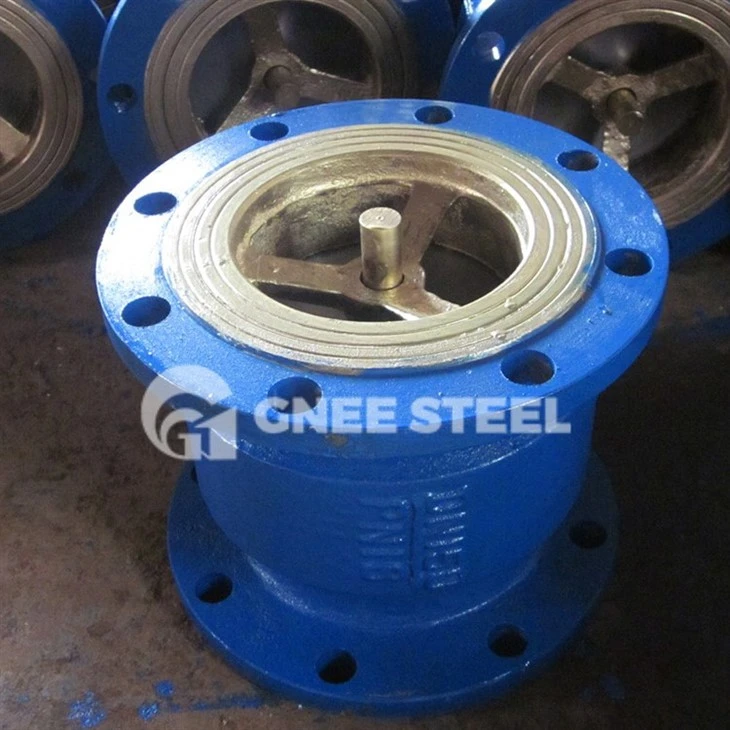

Litinové zpětné ventily

Kotouč litinového ventilu se otevírá hydraulickým tlakovým rozdílem a vlastní hmotností. Tento ventil je vhodný pro většinu horizontálních potrubí v nádrži. Dokáže automaticky zabránit zpětnému toku médií a chránit předřazená zařízení. Tento ventil je vhodný pro potrubí vody a páry s provozní teplotou nižší než 200 stupňů, aby se zabránilo jednosměrnému zpětnému toku média.

Zpětné ventily Popis

Litinový zpětný ventil Funkcí tohoto typu ventilu je umožnit průtoku média pouze jedním směrem a zabránit průtoku v opačném směru. Obvykle tento druh ventilu funguje automaticky. Pod tlakem kapaliny proudící jedním směrem se otevře kotouč ventilu; když kapalina proudí v opačném směru, tlak kapaliny a vlastní tíha ventilového kotouče působí na sedlo ventilu, čímž dochází k přerušení průtoku.

Hlavní vlastnosti a výhody zpětného ventilu:

Tělo z lité nebo tvárné litiny s bronzovou montáží
Nerezová ocel, A276 Typ 410 nebo GR. 431 Hřídel
Fusion lepený epoxidový nátěr
Velikosti: DN50 až DN1200
Styly těla: Konce s přírubou nebo plátkem
Tlaková třída: ANSI #125, #150, PN10 nebo PN16
Volitelná protizávaží nebo obtokové zařízení
ASME B16.34, EN1171, DIN 3202, BS 4504
ASME B16.10, MSS SP-71, BS EN558
ASME B16.1 CLASS 125, ASME B16.5 CL150, EN1092, EN12226
ISO 5208, API 598

Rozsah zpětných ventilů

	Třída	Kód produktu	1½	2	2½	3	4	5	6	8	10	12	14	16	18
Nerez	150	150UOCH		○	○	○	○		○	○	○	○	△	△	△
	300	300 UOCH		○		○	○		○	○	○	○	△		△
	600	600UOCH		○		○	○		○	○	○	○
Litá ocel	150	150 SCOHS	○	○	○	○	○	○	○	○	○	○	○	○	○
	300	300 SCOHS	○	○	○	○	○	○	○	○	○	○	○	○	○
	600	600 SCOHS		○	○	○	○		○	○	○	○

Upozornění

1, Nedovolte, aby zpětný ventil nesl váhu v potrubním systému a velký zpětný ventil by měl být nezávisle podepřen, aby nebyl ovlivněn tlakem generovaným potrubním systémem.
2, Instalace, mějte na paměti, že směr toku média by měl být v souladu se směrem šipky vyznačené na těle ventilu.
3, Zpětný ventil zvedací vertikální klapky by měl být instalován ve vertikálním potrubí.
4, Zpětný ventil zvedací horizontální klapky by měl být instalován na vodorovném potrubí.

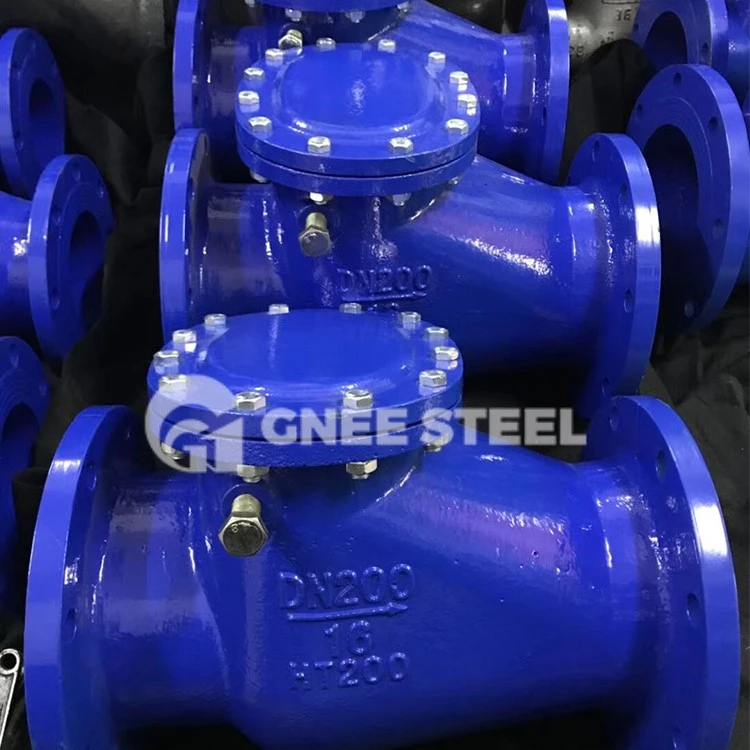

cast iron wafer check valve iron check valve
