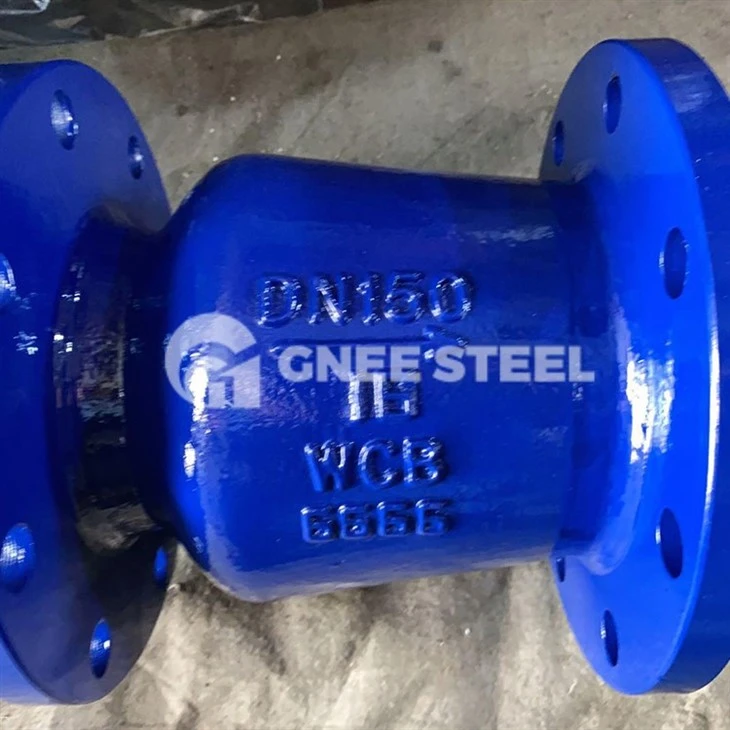

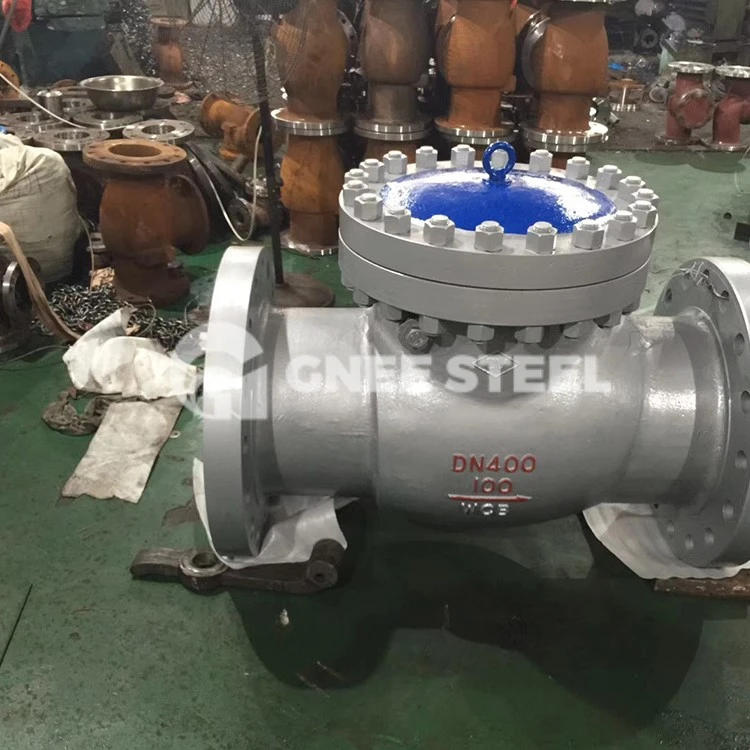

Tiché zpětné ventily

Tichý zpětný ventil při nepřítomnosti průtoku média tělem ventilu, klapka ventilu v síle pružiny, vždy v zavřeném stavu. Otevírání a zavírání ventilu a velikost stupně otevření je dána především tlakovým rozdílem mezi vstupním a výstupním koncem ventilu. Pokud je tlak na vstupním konci větší než součet tlaku na výstupním konci a síly pružiny, ventil se otevře. Dokud existuje tlakový rozdíl, ventil je vždy v otevřeném stavu, přičemž velikost tlakového rozdílu určuje i velikost stupně otevření ventilu. Pokud je součet tlaku na výstupním konci a síly pružiny větší než tlak na vstupním konci, je ventil uzavřen a vždy v zavřeném stavu.
Díky otevírání a zavírání ventilu je v systému dynamické vyvažování sil, bez ohledu na změny tlaku média na vstupní straně se ventil pohybuje hladce a bez hluku, méně bezpečnostních poruch.

Zkušební tlak tichého zpětného ventilu:

Nerezová ocel 304: Pracovní tlak: 20 Bar Testovací tlak: 35 Bar

Nerezová ocel 316: Pracovní tlak: 20 Bar, Zkušební tlak: 35 Bar

Litina: Pracovní tlak 16 barů, zkušební tlak 21 barů

Tvárná litina: Pracovní tlak: 20 barů, zkušební tlak: 35 barů

Bronz: Pracovní tlak: 16 barů, zkušební tlak: 21 barů

Použitý teplotní rozsah: -15 stupňů až +80 stupňů

Montáž: Vertikální nebo horizontální

Obtokový ventil: Zahrnuje všechny velikosti do 6", od 8" výše obtokový ventil není součástí.

Princip činnosti tichých zpětných ventilů

Princip činnosti tichých zpětných ventilů je založen na sestavě řízeného kotouče- s pomocí pružiny, která umožňuje rychlejší a hladší zavírání ve srovnání s tradičními zpětnými ventily.

Stav dopředného toku:

Tlak kapaliny překonává sílu pružiny a tlačí vedený kotouč do otevřené polohy, čímž vzniká relativně přímý průtokový kanál se sníženou turbulencí a tlakovou ztrátou.

Přerušení toku a stav proti-reverznímu stavu:

Když se čerpadlo zastaví a rychlost toku vpřed se sníží, tlačná pružina rychle posune disk směrem k uzavřené poloze, než dojde k podstatnému zpětnému toku.

Některé pokročilé konstrukce obsahují měkkou-strukturu sedla nebo tlumicí mechanismy, které dále snižují nárazy při zavírání a vibrace.

Mechanismus potlačení hluku:

Konstrukce řízeného kotouče, řízená síla pružiny a optimalizovaný průtok pomáhají snižovat vibrace a mechanické rázy při uzavírání ventilu. Skutečná hladina hluku závisí na velikosti ventilu, podmínkách instalace, rychlosti proudění a konstrukci systému.

Tím, že se tiché zpětné ventily rychle zavřou dříve, než se rozvine zpětný tok, výrazně snižují hydraulické rázy a pomáhají předcházet silným vodním rázům.

Výhody tichých zpětných ventilů

Snížené riziko vodních rázů:

Rychlé zavírání-pomocí pružiny minimalizuje rychlost zpětného toku a snižuje hydraulické rázy při vypínání čerpadla.

Nízká-hlučnost:

Konstrukce řízeného kotouče snižuje nárazy a vibrace kov-na{1}}kov, díky čemuž jsou tyto ventily vhodné pro aplikace citlivé na hluk-.

Kompaktní instalace:

Tiché zpětné ventily obecně vyžadují menší instalační prostor než otočné zpětné ventily a jsou k dispozici pro různé montážní konfigurace v závislosti na konstrukci modelu.

Spolehlivá ochrana proti zpětnému toku:

Výkon rychlého zavírání pomáhá zabránit zpětnému toku a chrání čerpadla a procesní zařízení.

Nízká údržba:

Zjednodušený vnitřní mechanismus při správném výběru a instalaci snižuje opotřebení a požadavky na údržbu.

Široká kompatibilita aplikací:

Vhodné pro vodu, HVAC kapaliny, stlačený vzduch, vybrané oleje a mnoho průmyslových kapalných aplikací, pokud jsou vybrány kompatibilní materiály.

Obraťte se na naše specialisty na ventily a požádejte o řešení pro tiché zpětné ventily navržené pro stabilní, nízkou{0}}hlučnost a spolehlivý provoz.

Kritické faktory ovlivňující výkon redukce šumu

Výkon závisí na:

Rychlost tekutiny:

Vyšší rychlost proudění zvyšuje důležitost rychlé odezvy ventilu a správného dimenzování.

Místo instalace:

Instalace ventilu blízko výtlaku čerpadla může účinně snížit dopad zpětného toku.

Kolísání tlaku v systému:

Stabilní provoz ventilu závisí na správném dimenzování a přizpůsobení charakteristik pružiny podmínkám systému.

kvalita materiálu:

Pružiny-odolné proti korozi, přesná vedení a vhodné materiály sedadla zlepšují spolehlivost a kontrolu hluku.

Standardní instalační specifikace a zakázané operace

Nainstalujte ventil podle šipky směru proudění vyznačené na těle ventilu.

Před utažením šroubů zkontrolujte vyrovnání příruby.

Použijte vhodná těsnění kompatibilní s provozním médiem.

Nezasouvejte ventil do polohy utahováním nesprávně zarovnaného potrubí.

Před instalací ventilu dokončete svařovací operace, aby nedošlo k tepelnému poškození vnitřních součástí.

Udržujte správné vyrovnání potrubí, abyste zabránili dodatečnému mechanickému namáhání.

Nainstalujte komponenty pro izolaci vibrací tam, kde to vyžaduje návrh systému.

Potvrďte orientaci instalace podle pokynů výrobce, zejména u vertikálních potrubí.

Aplikace

Tiché zpětné ventily jsou široce používány v systémech vyžadujících spolehlivou prevenci zpětného toku a snížené hydraulické rázy:

Obecní a bytové vodovody

Oběhové systémy vytápění a chlazení HVAC

Výtlačné potrubí protipožárních čerpadel

Nemocnice, hotely, školy a komerční budovy

Systémy průmyslové technologické vody

Aplikace chemického přenosu kapalin

Pomocné systémy pro ropu a plyn

Systémy stlačeného vzduchu

Tichý zpětný ventil skladem

Ventilová dílna

FAQ

Otázka: Jaké problémy může tichý zpětný ventil vyřešit v potrubním systému?

A:Tiché zpětné ventily jsou běžně vybírány pro řešení několika problémů v potrubí, včetně:

Zpětný tok po vypnutí čerpadla

Vodní ráz způsobený náhlým obrácením průtoku

Ráz zavírání ventilu a mechanický hluk

Rizika zpětného otáčení čerpadla

Vibrace potrubí a nestabilita systému

Jsou zvláště vhodné pro aplikace vyžadující spolehlivou prevenci zpětného toku a hladší chod ventilu.

Otázka: Může tichý zpětný ventil zcela eliminovat vodní kladivo?

A:Ne. Vodní ráz je ovlivněn mnoha faktory, včetně délky potrubí, rychlosti kapaliny, charakteristik čerpadla a provozních podmínek ventilu.

Správně zvolený tichý zpětný ventil může výrazně snížit rizika vodních rázů tím, že se rychle uzavře dříve, než dojde k výraznému zpětnému toku. V případě těžkých přepěťových podmínek mohou být také vyžadována další ochranná zařízení, jako jsou tlumiče přepětí.

Otázka: Jaký je rozdíl mezi tichým zpětným ventilem a výkyvným zpětným ventilem?

A:

Tiché zpětné ventily jsou často preferovány pro čerpací systémy, aplikace HVAC a prostředí -citlivá na hluk.

Otázka: Jak mohu vybrat správný tichý zpětný ventil pro svou aplikaci?

A:Správný výběr ventilu závisí na několika provozních parametrech:

Velikost ventilu (DN/NPS)

Pracovní tlak

Provozní teplota

Tekuté médium

Průtok a rychlost

Orientace instalace

Typ připojení

Požadavky na materiálovou kompatibilitu

Použitelné normy

Poskytnutí úplných provozních údajů pomáhá zajistit správný výkon ventilu a životnost.

Otázka: Lze tiché zpětné ventily instalovat svisle?

A:Mnoho konstrukcí tichého zpětného ventilu lze instalovat do vertikálních potrubí, ale přípustná orientace instalace závisí na konkrétní konstrukci ventilu.

Před instalací potvrďte:

Požadavky na směr proudění

Vhodnost vertikálního proudění nahoru nebo dolů

Návod k instalaci výrobce

Nesprávná instalace může ovlivnit funkci ventilu a těsnicí výkon.

Otázka: Kde by měl být nainstalován tichý zpětný ventil?

A:
Pro aplikace s čerpadly se běžně doporučuje instalace tichého zpětného ventilu v blízkosti výtlačného výstupu čerpadla, protože pomáhá omezit vývoj zpětného toku a snižuje přenos tlakových rázů.

Konečné místo instalace by však mělo vzít v úvahu uspořádání potrubí, podmínky průtoku a doporučení výrobce.

Otázka: Jsou tiché zpětné ventily vhodné pro aplikace s čerpadly?

A:Ano. Tiché zpětné ventily jsou široce používány ve výtlačných systémech čerpadel, protože jejich rychlá odezva zavírání pomáhá snižovat zpětný tok a hydraulické rázy po vypnutí čerpadla.

Mezi typické aplikace patří:

Systémy zásobování vodou

Stanice pomocných čerpadel

Cirkulační systémy HVAC

Protipožární čerpací systémy

Průmyslové procesní potrubí

Otázka: Které normy platí pro tiché zpětné ventily?

A:V závislosti na konstrukci ventilu, aplikačních požadavcích a tržních předpisech mohou být tiché zpětné ventily vyráběny a testovány podle příslušných norem, včetně:

API 594 – Zpětné ventily: přírubové, očko, destičky a-svařování na tupo

ASME B16.34 – Ventily, přírubové, závitové a přivařovací

ASME B16.5 – Trubkové příruby a přírubové fitinky

Další požadavky na kontrolu mohou být aplikovány podle projektových specifikací.

Otázka: Jak se testují tiché zpětné ventily před dodáním?

A:Kvalitní výrobci obvykle provádějí kontroly a testy, včetně:

Tlaková zkouška pláště

Testování těsnosti sedadla

Rozměrová kontrola

Ověření materiálu

Testování funkčního provozu

Inspekční dokumentaci lze zajistit dle požadavků zákazníka.

Otázka: Jakou údržbu vyžaduje tichý zpětný ventil?

A:Tiché zpětné ventily obecně vyžadují při správném výběru a instalaci omezenou údržbu.

Mezi doporučené postupy patří:

Pravidelná kontrola těsnosti nebo abnormálních vibrací

Kontrola činnosti ventilů v kritických systémech

Čištění vnitřních částí při manipulaci s kontaminovanými kapalinami

V případě potřeby vyměňte opotřebované těsnicí součásti

Četnost údržby závisí na provozních podmínkách a čistotě kapaliny.

Otázka: Lze tiché zpětné ventily přizpůsobit pro průmyslové projekty?

A:Ano. Výrobci mohou poskytnout přizpůsobená řešení tichého zpětného ventilu na základě požadavků projektu, včetně:

Velikost ventilu

Hodnocení tlaku

Materiály karoserie a obložení

Normy připojení

Těsnící materiály

Zvláštní provozní podmínky

Pro kvalifikované projekty je k dispozici OEM výroba a zakázková výroba.

Otázka: Jaké informace bych měl poskytnout při žádosti o nabídku tichého zpětného ventilu?

A:Chcete-li získat přesnou cenovou nabídku a technické doporučení, uveďte:

Velikost ventilu (DN/NPS)

Hodnocení tlaku

Typ připojení

Tekuté médium

Provozní teplota

Pracovní tlak

Podmínky průtoku (pokud jsou k dispozici)

Orientace instalace

Požadované standardy nebo certifikace

Požadavky na množství a dodání

Kompletní informace o aplikaci pomáhají dodavatelům doporučit správný tichý zpětný ventil a vyhnout se nesprávnému výběru.
