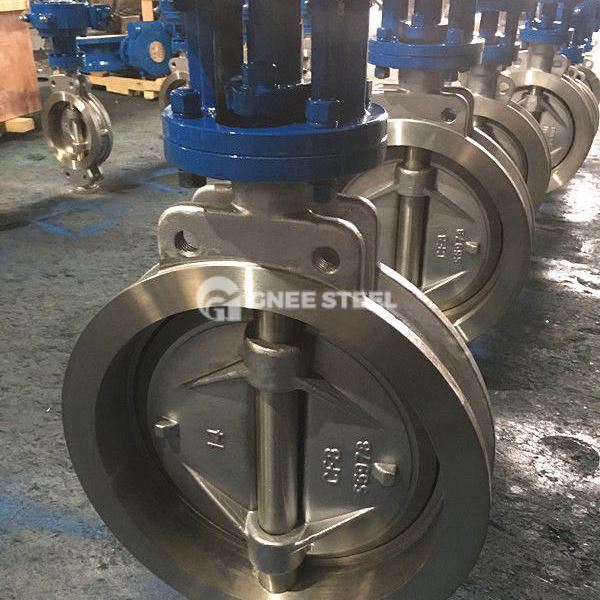

Jediný výstřední destička popis motýla
Jednorázový ventil motýlů s motýlem je ventil, který řídí motýlí desku a otáčí se otáčením ventilového stonku, aby se dosáhlo regulace potrubí nebo regulace toku. Jeho jádrem je, že osa ventilu se odchyluje od středu motýlí destičky a vytváří jedinou excentrickou strukturu, která účinně rozptýlí napětí mezi motýlí a sedadlo ventilu.
Strukturální
Valve Body: Válcový design, krátká axiální délka, vestavěná motýlí deska, většinou vyrobená z nerezové oceli, uhlíkové oceli atd.
Butterfly destička a ventil Stem: motýlí deska je ve tvaru disku, pevně připojena k stonku ventilu a stonek ventilu je excentricky nastaven tak, aby optimalizoval těsnění.
Struktura těsnění:
Těsnicí kroužek může být nastaven na motýlí destičku (měkký materiál, jako je polytetrafluorethylen) a těsnění je dosaženo elastickou deformací;
Nebo sedadlo ventilu ve tvaru z ve tvaru Z je navrženo na těle ventilu a spoléhá se na střední tlak, aby pomohl těsnění.
Připojení Wafer: ventil je přímo sevřen mezi příruby potrubí šrouby a struktura je kompaktní.
Jednorázová specifikace výstřední destičky
Specifikace a rozměry
- Nominální průměr (DN): Běžný rozsah je DN50 ~ DN1200;
- Hladina tlaku (PN): obvykle pn6 ~ pn25;
- Applible Teplota: Typ měkkého těsnění je obecně -20 stupeň ~ 150 stupňů a typ kovového těsnění se může přizpůsobit vyšším teplotám.
Funkce
„Strukturální výhody
Malá velikost, lehká hmotnost, snadno instalace a údržba;
Snadné ovládání je k plnému otevření/uzavření nutné pouze otáčení pouze 90 stupňů.
Performance charakteristiky
Goové těsnění: prostřednictvím elastického sedadla ventilu nebo středního tlaku pomocného těsnění se může přizpůsobit různým pracovním podmínkám;
Lowový tok odpor: lineární vztah mezi otvorem motýlí destičky a průtokem je dobrý a výkon nastavení je vynikající;
Durability: Dvojitý excentrický design snižuje poškrábání mezi deskou motýlí a sedadlem ventilu a prodlužuje životnost.
Omezení
Jediná excentrická struktura má během procesu přepínání stále škrábání. Příslušné scénáře jsou podobné scénářům soustředných motýlů. Pro vysokou teplotu a vysoký tlak jsou vyžadovány dvojité/trojité excentrické typy.

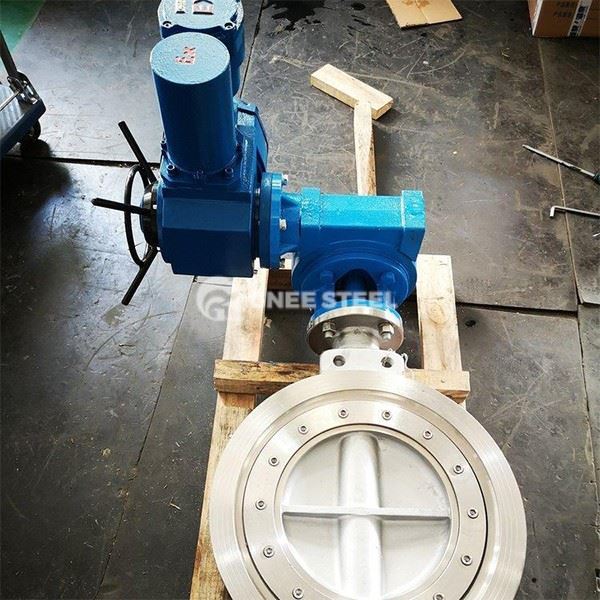

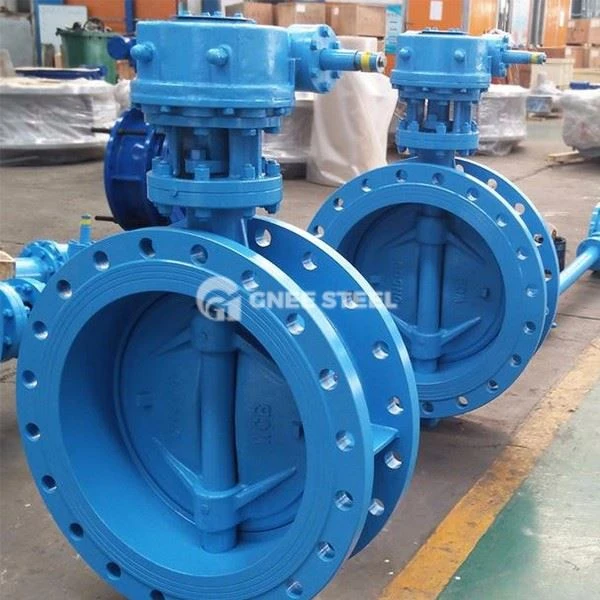

GNEE Single Excentric Wafer Butterfly
Aplikace
Průmyslové potrubí: kontrola tekutin v petrochemické, elektrické energii, metalurgii a jiných polích;
Stavební systémy: Regulace vody/plynu v přívodu a drenáži vody, HVAC;
Ochrana životního prostředí a úpravu vody: kontrola průtoku v čistírnách odpadních vod a čerpacích stanicích;
Jídlo a medicína: Sanitární design je vhodný pro přepravu čistého středního.
Jaký je rozdíl mezi jediným excentrickým ventilem motýlů a ventilu s dvojitým excentrickým ventilem oplatky?
1. Strukturální rozdíly
Excentrický design
Jednorázová excentricita: Pouze osa stonku ventilu se odchyluje od středu motýlí desky, takže horní a dolní konce motýlí destičky a kontaktní povrch sedadla ventilu tlak rozptýlí, ale během přepínání nemůže úplně eliminovat tření.
Dvojitá excentricita: Na základě jediné excentricity se osa stonku ventilu odchyluje od středu tělesa ventilu (tvořící dvě excentrické vzdálenosti) a motýlí deska se může po otevření rychle oddělit od sedadla ventilu, což výrazně snižuje tření.
Těsnicí struktura
Většinou se používají jednorázová excentricita: měkká těsnění (jako guma, polytetrafluorethylen) a elastická deformace se spoléhá na dosažení těsnění.
Dvojitá excentricita: Je kompatibilní s měkkými těsněními nebo kovovými těsněními (jako je nerezová ocel, karbid), jehož druhá je odolná vůči vysokým teplotám a má delší životnost.
2. srovnání výkonu
| Podmínky | Jediný výstřední destička motýl | Dvojitý výstřední ventil motýlů |
|---|---|---|
| Tření a opotřebení | Mezi motýlovou deskou a sedadlem ventilu stále existují škrábance a zjevné opotřebení. | Deska motýlů opustí sedadlo ventilu rychle a tření je výrazně sníženo. |
| Odolnost proti tlaku | Vhodné pro nízký tlak (PN6 ~ PN16) | Vydrží vydržení vyššího tlaku (PN16 ~ PN25) |
| Teplotní rozsah | Typ měkkého těsnění je obecně menší nebo roven 150 stupňů | Kovový utěsněný typ může dosáhnout více než 400 stupňů |
| Seal spolehlivost | Spoléhání se na elastickou deformaci s těsněním je požadavek na uzavírání polohy nízký | Položení těsnění (kontakt s linií), uzavření vyžaduje přesné polohování |
3. scénáře aplikací
Jednorázový ventil motýlů s motýlem oplatky: Vhodný pro nízký tlak, normální teplotu a čisté médium, jako je ošetření vody, přívod a drenáž na budovu, systém HVAC.
Dvojitý excentrický ventil motýlů destičky: Vhodné pro průmyslové scénáře s vysokou teplotou, vysokým tlakem nebo částicemi obsahujícím částice, jako je petrochemická, elektrická energie a metalurgický průmysl.
4. doporučení výběru
Prioritizujte jednotlivé excentrické: Když jsou náklady citlivé, médium je nekorozivní a pracovní podmínky jsou stabilní.
Prioritizujte dvojitou excentriku: Je třeba se přizpůsobit závažným pracovním podmínkám, jako je časté otevírání a uzavření, vysoká teplota a vysoký tlak nebo dlouhý život.
