Variabilní výstřední popis ventilu motýlů
Variabilní excentrický motýl ventil dosahuje dynamických změn excentricity prostřednictvím jedinečného designu šachty kmene. Jeho hlavním prvkem je struktura stonků třídílných hřídelů:
Řezy hřídele na obou koncích stonku jsou soustředné a středová čára sekce středního hřídele se odchyluje od osy obou konců určitou vzdáleností (tj. Jediná excentricita);
Motýlková deska je instalována ve střední části hřídele a když je ventil v plně otevřené poloze, představuje dvojitý excentrický stav a když je zavřený, přepne se na jediný excentrický stav.
Tato struktura optimalizuje kontaktní trajektorii těsnicího povrchu a snižuje ztrátu tření pomocí automatického nastavení mechanické excentricity.
Specifikace variabilní excentrické specifikace ventilu motýlů
|
Nominální tlak |
PN6, PN10, PN16, PN25, PN40, třída150, třída300 |
|
Velikost |
DN100 na DN4000/4 "-160" |
|
Řídit |
Manuální převodovka, červí zařízení, pneumatické, hydraulické, elektrické atd. |
|
Spojení |
Příruba, svařování, oplatka |
|
Teplota |
-29 stupeň na 80 stupňů |
|
Střední |
Vzduch, voda, mořská voda, odpadní voda, olej, plyn atd. |
Funkce
| Podmínky | Variabilní excentrický ventil motýlů |
|---|---|
| Ovládání tření | Dvojitý excentrický otevření snižuje tření, jednorázové uzavření dosahuje nízké ztráty tlaku a komplexní opotřebení se sníží o více než 30%; |
| Salizující spolehlivost | Dynamické excentrické nastavení způsobuje, že těsnicí plocha rovnoměrně napětí a rychlost úniku je menší nebo rovná 0. 01% (lepší než tradiční jednorázová/dvojitá excentrická struktura); |
| Použitelné pracovní podmínky |
Střední nízký tlak (PN10 ~ PN25), teplota místnosti na středně vysokou teplotu (-20 stupeň ~ 250 stupňů), čistý nebo mikročásticemi médií; |
| Náklady na údržbu | Míra opotřebení těsnicího povrchu je snížena a doba udržování se prodlužuje na více než 5 let (asi 2-3 roky pro konvenční motýlí ventily) |
Aplikace
Petrochemical: kontrola toku korozivních médií v rafinačním zařízením oleje (je třeba spojit s těsněním slitiny rezistentních na korozi);
Systém úpravy vody: obousměrná mezní hodnota čerpadla čistírny odpadních vod, vhodná pro odpadní vody obsahující suspendované částice;
Energie a energie: Regulace parního potrubí (typ kovového těsnění vydrží vysokou teplotu 250 stupňů).

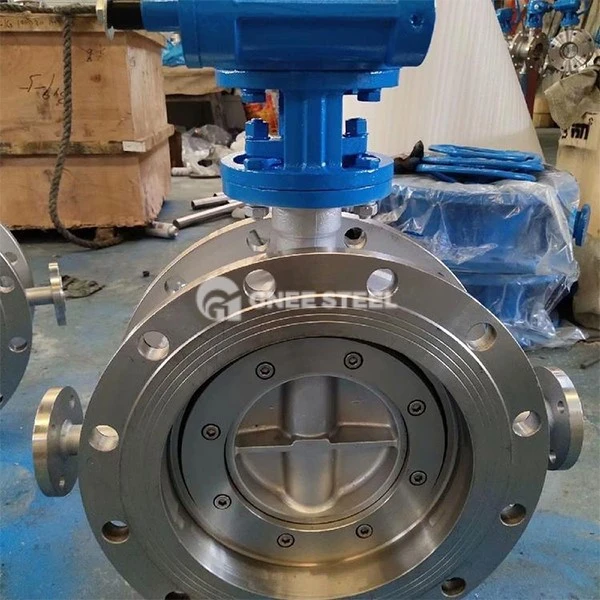

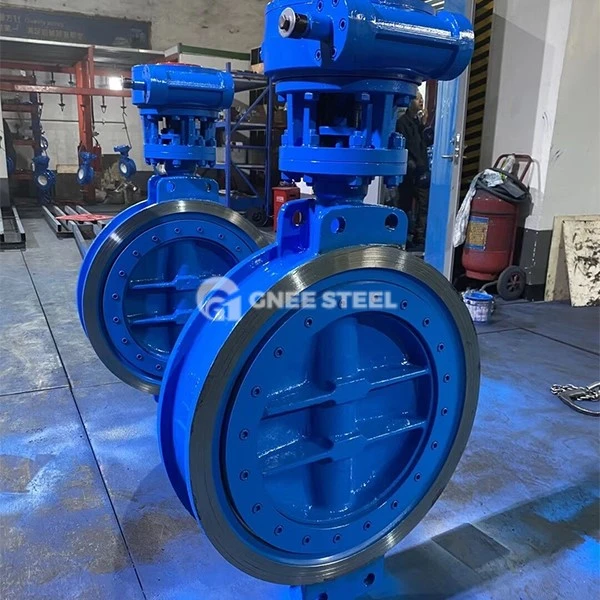

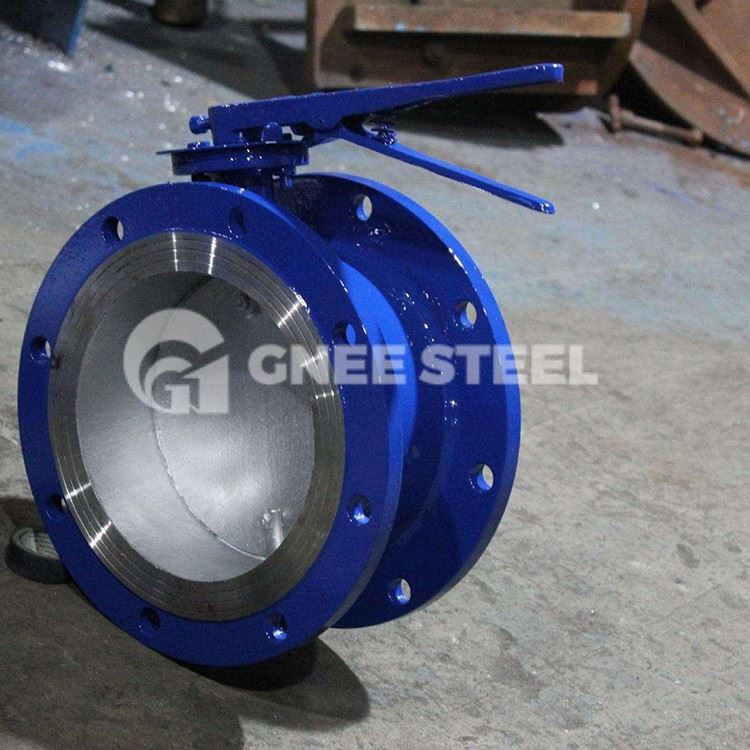

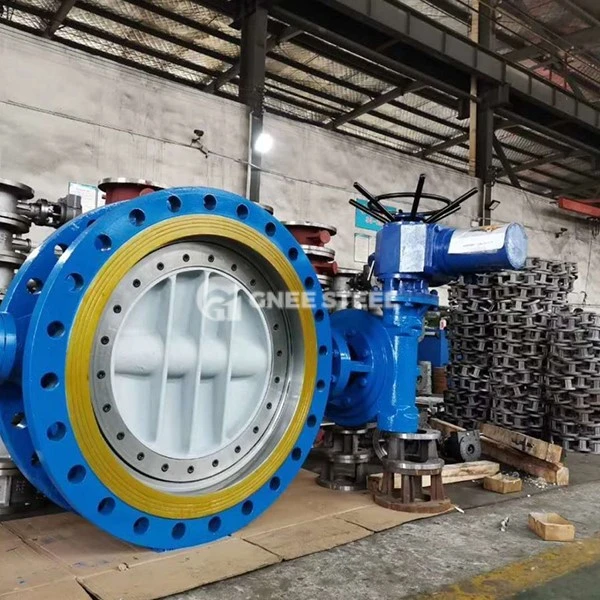

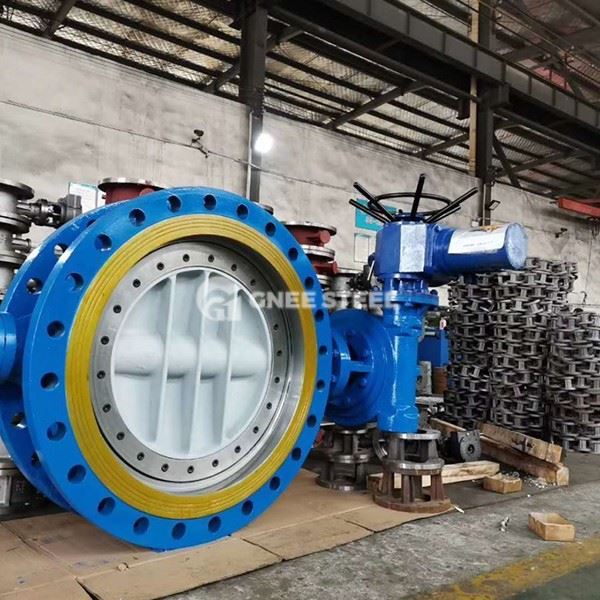

Variabilní excentrický motýl ventil
