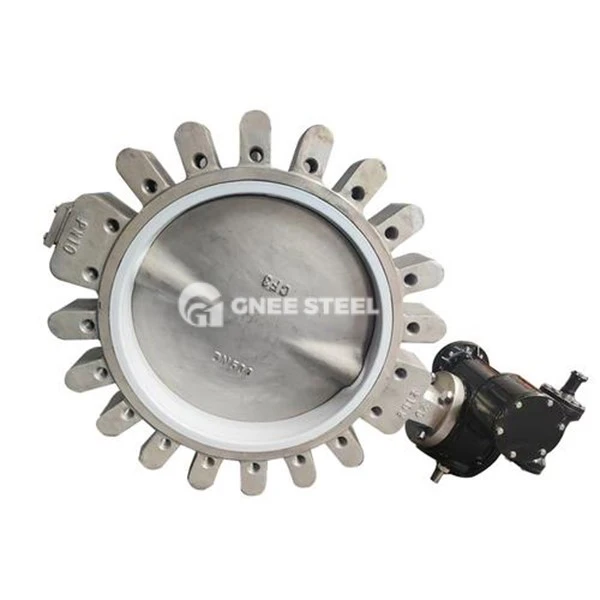

Celý typ motýlů popis motýlů
Full o lug motýlí ventil je motýl ventil připojený k potrubí přes strukturu příruby. Tělo ventilu je navrženo s výkaly kolem něj a je přímo připevněno k přírubě potrubí pomocí šroubů. Má jak kompaktnost ventilu motýlů oplatky, tak stabilitu ventilu motýlů příruby. Základní design zahrnuje:
CONNOKCE METODY:
Typ trough Hole (typ): Očko je otvor skrz šroub. Při instalaci jsou pro pronikání přírub na obou stranách nutné dlouhé šrouby, což je vhodné pro konvenční pracovní podmínky.
Internální typ vlákna (typ LT): LUG má vnitřní vlákna a je připojen k přírubě potrubí přes krátké šrouby, což snižuje riziko tečení šroubu a prodlužuje životnost těsnění o 30%~ 50%.
Materiál karoserie valu: Odlitková ocel (WCB/LCB), nerezová ocel (304/316) nebo duplexní ocel, vhodná pro ráže NPS 2 "~ 40" (DN50 ~ DN1000).
„Struktura sezolace:
„Three-dimenzionální excentrické kovové těsnění: Sedadlo motýlí a ventilové sedadlo jsou svařovány stellitovou slitinou, teplotní odolnost menší nebo rovna 600 stupňů, odolnost proti tlaku až do třídy 600 (PN100).
Elastické těsnění: Motýlková deska je zabudována těsnicím kroužkem PTFE nebo EPDM, úroveň úniku dosáhne VI, vhodné pro -20 stupeň ~ 150 stupňů pracovní podmínky.
Specifikace ventilu ventilu ventilu plného okusu
|
položka |
hodnota |
|
Struktura |
MOTÝL |
|
Aplikace |
Voda |
|
Místo původu |
Henan |
|
Moc |
Manuál |
|
Přizpůsobená podpora |
OEM, ODM |
|
Záruka |
3 roky |
|
Teplota média |
Střední teplota |
|
Média |
Plyn vody |
|
Název produktu |
Ventil typu z nerezové oceli |
|
Materiál těla |
Nerez |
|
Spojení |
Vlákno |
|
Disk |
Nerez |
|
Zastavit |
Nerez |
|
Materiál sedadla |
EPDM/NBR/PTFE |
|
Operace |
Páka/převodovka/penumatic/elektrická |
|
Pracovní tlak |
Pn 10- pn16 |
|
Balení |
Dřevěné pouzdro |
|
Moq |
1 |

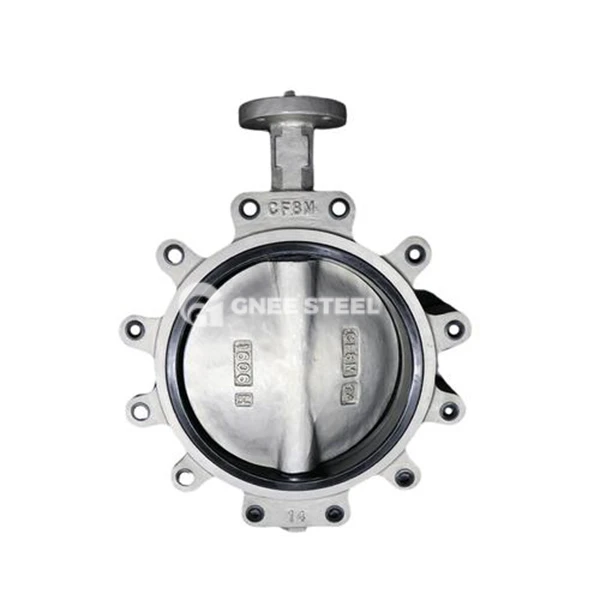

plné ventil motýlů typu oko
Výběrové body
Typ těsnění:
Čistá voda/vzduch: Upřednostňuje se měkká těsnění EPDM, což snižuje náklady o 40%.
Vybírá se vysoká teplota/korozivní média: Je vybráno pevé těsnění stellitu, které má životnost odolnosti proti erozi částic větší nebo rovna 10 let.
Režim pohonu:
NPS menší nebo rovné 12 "(DN300) s turbínovou krabicí (točivý moment menší nebo rovný 500N · m), NP větší než nebo rovna 14" s pneumatickým ovladačem (točivý moment větší než nebo rovný 2000N · m).
Instalační opatření
Zarovnání příruby: Odchylka musí být menší nebo rovná 1 mm a šrouby musí být utaženy diagonálně (doporučené předpětí: šrouby uhlíkové oceli 80 ~ 120N · m).
Řízení směru toku: Při horizontálně instalaci musí být osa stonku ventilu svislá k zemi, aby se zabránilo ukládání středního a opotřebení na těsnění.
