Popis ventilu drážkovaného motýla
Groove Butterfly Valve (také známý jako Groove Butterfly Valve) je motýlí ventil, který používá připojení Groove Clamp. Deska ventilu je poháněna červovým převodem nebo rukojetí, aby se otočila o 90 stupňů, aby se dosáhlo ovládání otevírání a uzavření, a pro sledování stavu ventilu se používá integrované zařízení pro zpětnou vazbu elektrického signálu v reálném čase. Mezi jeho hlavní rysy patří:
Připojení drážky: Tělo ventilu má prstencovou drážku, která je rychle připojena k potrubí prostřednictvím svorky, což snižuje použití šroubů příruby a zlepšení účinnosti instalace o více než 50%.
Zpětná vazba signálu: Vestavěné zařízení pro kontaktní signál může vydat elektrický signál „zapnuto/vypnuto“ a propojit se systémem požárního poplachu (jako je model D81X).
Hlavní struktura
Materiál body: Turnická železa (dn5 0 ~ dn600), nerezová ocel (304/316l), vhodné pro nízkotlaké potrubí, jako je ochrana proti požáru, přívod vody a drenáž (PN10 ~ PN16). Formsealing Form: Soft SEAL: EPDM nebo PTFE těsnicí prsten, normální úroveň úniku teploty dosahuje hladiny VI (únik menší nebo rovný 0,1%× dn), použitelná teplota -20 stupeň ~ 150 stupňů . Metal tvrdé těsnění: Oplácení karbidu (jako je stellit), teplotní odolnost menší nebo rovna 425 stupňů, hladina tlakové odolnosti se zvýšila na PN25. Funkční výhody
rychlé otevírání a uzavření: manuální operační točivý moment menší nebo roven 50N · m, doba otevření a uzavření menší nebo rovné 3 sekundy; Elektrický typ je vhodný pro automatické kontrolní systém. Two-way Flow: Není třeba uvažovat směr toku média během instalace, vhodný pro obousměrné průtokové potrubí (jako je scéna proti zpětnému toku požárního čerpadla) . Snadná údržba: Kryt ventilu je odnímatelný a podporuje online výměnu těsnicích komponent s dobou údržby 3 až 5 let.
Specifikace ventilu drážkovaných motýlů
Design Standard: MSS SP -67
Konce připojení: Groove to Awwa C606
Nejlepší standard příruby: ISO 5211
Pohon stonku po klíčích, paralelní nebo diagonální čtverec nebo fl u hlavy
Pracovní tlak: 300psi
175psi, 200psi a 250psi k dispozici na vyžádání
Teplotní rozsah: 0 stupeň - 100 stupeň
Potahování: Fusion spojený epoxidový povlak v souladu s ANSI/AWWA C550 nebo malováním na vyžádání

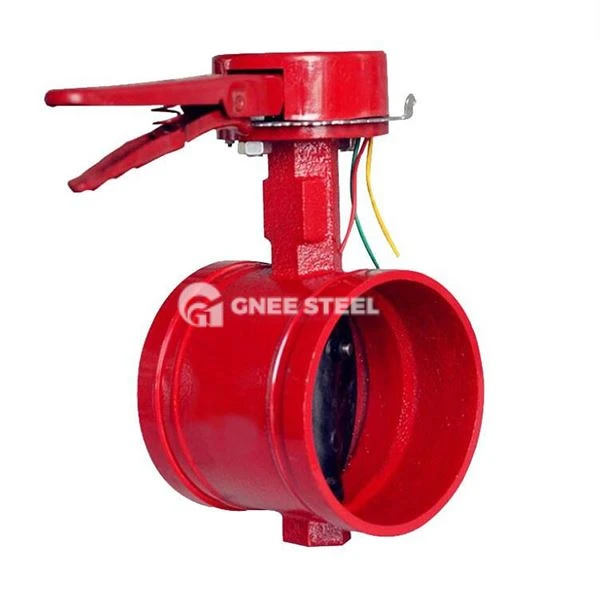

Groed motýl ventil
Aplikace
Systém požární ochrany: Automatické hasičské systémy pro hasičské systémy pro automatické sprinklery, používané ve spojení s indikátorem toku vody a skupinou alarmového ventilu.
Výhody přívodu a drenáží na budově: Voda centrální klimatizace, síť zásobování vodou v budově, model měkkého těsnění EPDM.
Průmyslový potrubí: Médium obsahující světelné částice se odřízne (jako je chladicí voda, stlačený vzduch) a prach v dutině ventilu je třeba pravidelně čistit.
