Klapka přírubové klapky se instaluje ve směru průměru trubky. Ve válcovém kanálu tělesa klapky se kotoučová klapka otáčí kolem osy a úhel otáčení je mezi 0 stupněm a 90 stupněm. Když se otočí o 90 stupňů, ventil je plně otevřený. Když je přírubová klapka v plně otevřené poloze, tloušťka klapky je odpor, když médium protéká tělem ventilu, takže tlaková ztráta generovaná ventilem je velmi malá, takže má dobré vlastnosti řízení průtoku. Klapkové ventily mají dva typy těsnění: elastické těsnění a kovové těsnění. U elastických těsnicích ventilů může být těsnicí kroužek zapuštěn do těla ventilu nebo připevněn k obvodu klapky.
| Standard | ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202 |
| Materiály | Uhlíková ocel, nerezová ocel, hliníkový bronz, monel, hastelloy, titan, duplex, super duplex a další speciály. |
| Hodnoty tlaku | ANSI 150# až ANSI 1500# |
| Rozsahy velikostí | 2" až 140"- 50mm až 3500 mm (větší velikosti na vyžádání) |
| volitelné sedací kroužky | odolný RPTFE; Kovové sedlo INCONEL (bezpečné proti ohni při aplikaci) |
| Aktivace | Ruční, pneumatické, elektrické, hydraulické (protizávaží) a elektrohydraulické |
| Ukončí připojení | RF, RTJ |
Hlavní vlastnosti přírubové klapky jsou:
1. Malý a lehký, snadno se rozebírá a opravuje a lze jej nainstalovat na libovolné místo.
2. Konstrukce je jednoduchá a kompaktní, provozní točivý moment je malý a rotace o 90 stupňů se rychle otevírá.
3. Průtokové charakteristiky mají tendenci být lineární a nastavení je dobré.
4. Spojení mezi klapkou a vřetenem ventilu má bezkolíkovou strukturu, která překonává možné vnitřní netěsnosti.
5. Vnější kruh klapky má kulový tvar, který zlepšuje těsnicí výkon a prodlužuje životnost ventilu. Dokáže udržet nulový únik po více než 50,{2}}krát otevření a zavření pod tlakem.
6. Těsnění jsou vyměnitelná a těsnění je spolehlivé a dosahuje obousměrného těsnění.
7. Motýlí deska může být potažena nástřikem podle požadavků uživatele, jako je nylon nebo polytetrafluorethylen.
8. Ventil může být navržen s přírubovým připojením a připojením destičky.
9. Jízdní režim může být manuální, elektrický nebo pneumatický.
Přírubové klapky jsou vhodné pro průmyslová odvětví, jako je zásobování vodou a kanalizace, odpadní vody, potraviny, topení, plyn, lodě, vodní energie, metalurgie, energetické systémy a textilie s teplotami menšími nebo rovnými 120 stupňů nebo menšími nebo rovnými 150 stupňů a jmenovité tlaky menší nebo rovné 1,6 MPa. Jsou zvláště vhodné pro obousměrné těsnění a V situacích, kdy je těleso ventilu náchylné ke korozi, se používá jako médium pro regulaci průtoku a zachycování.

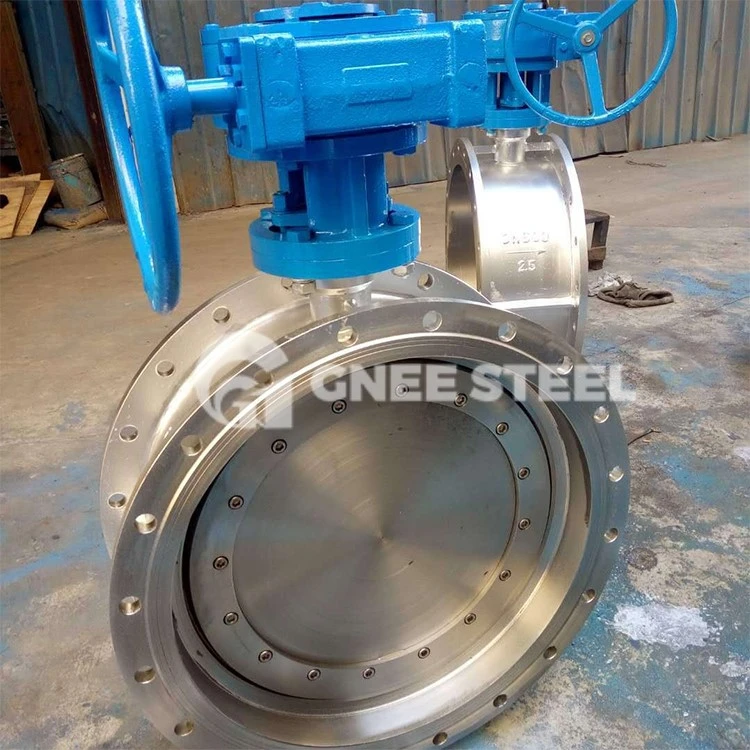

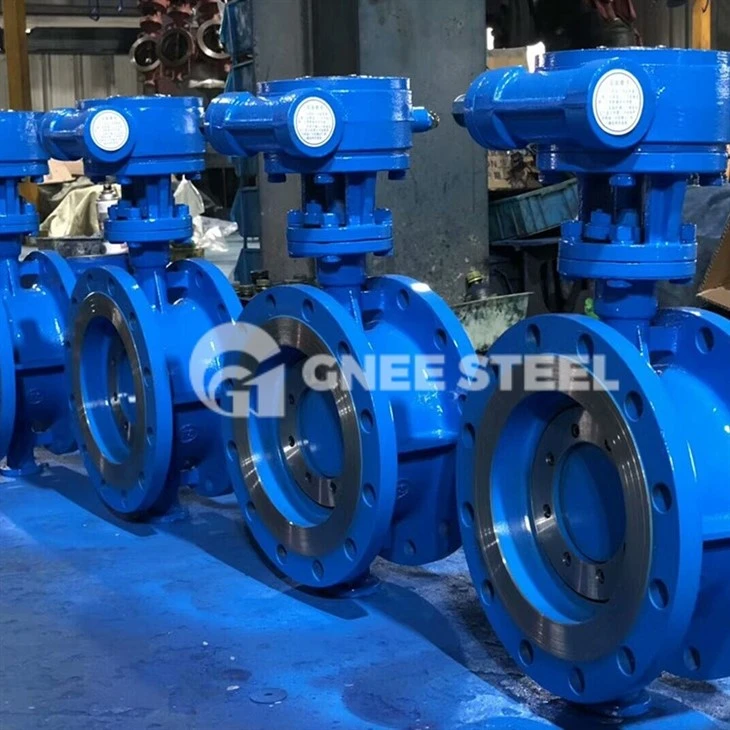

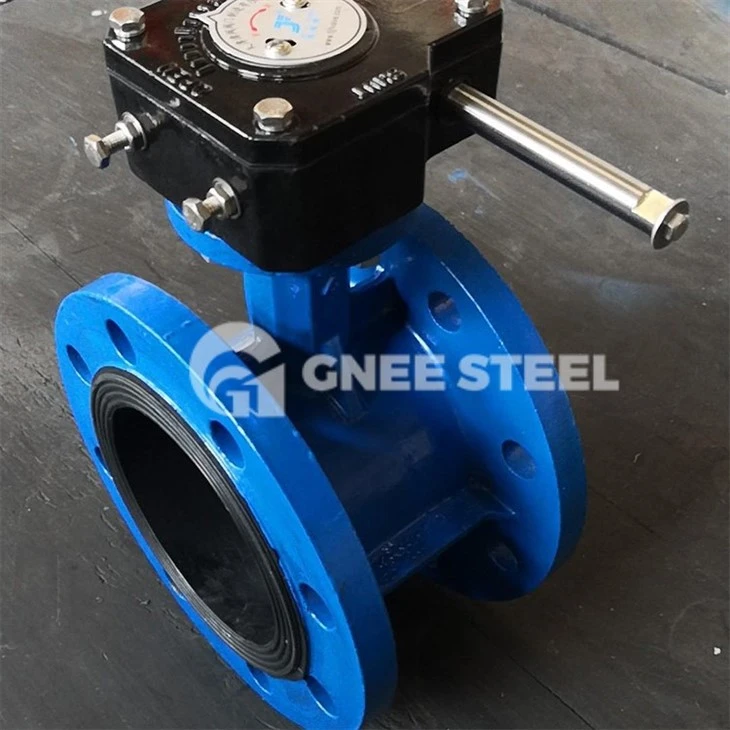

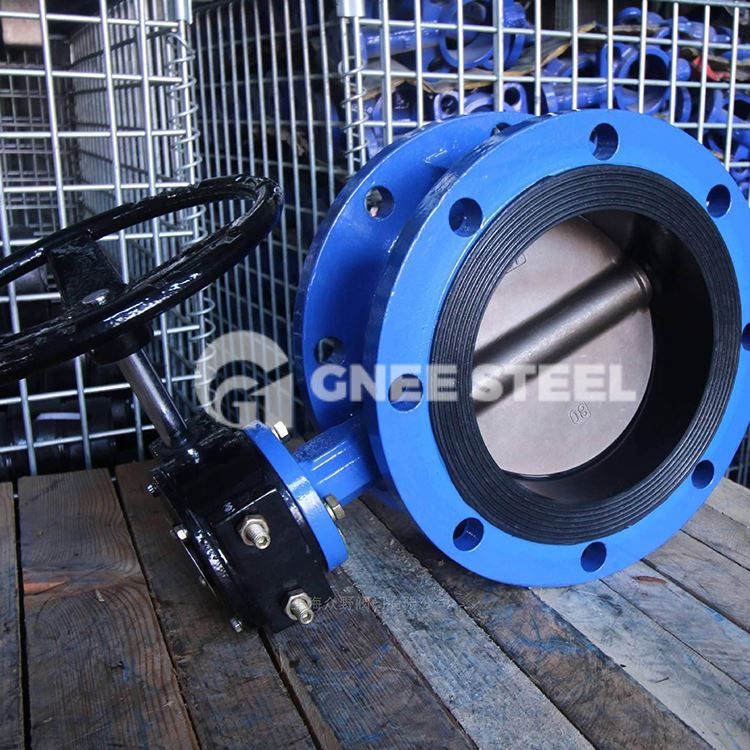

Typ s přírubou škrticí klapky
