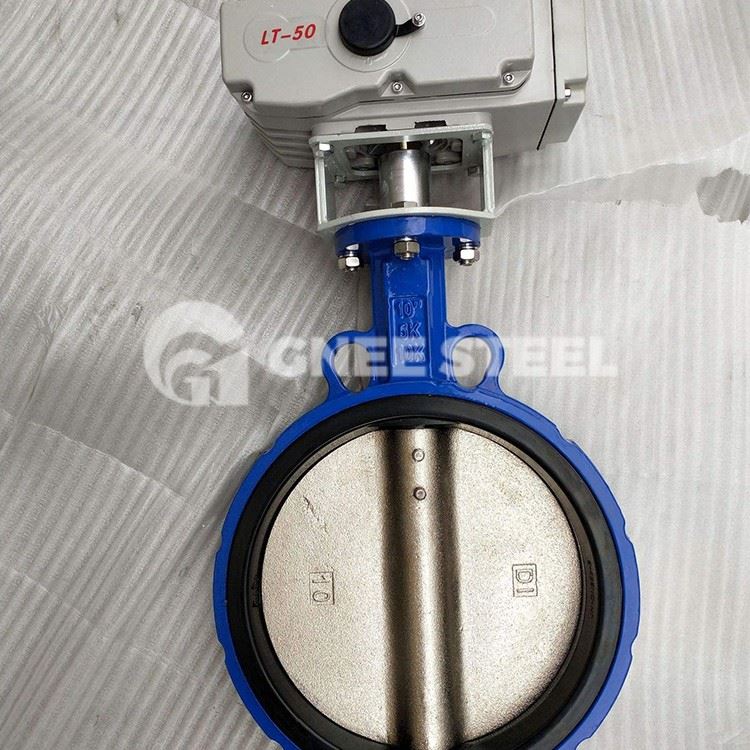

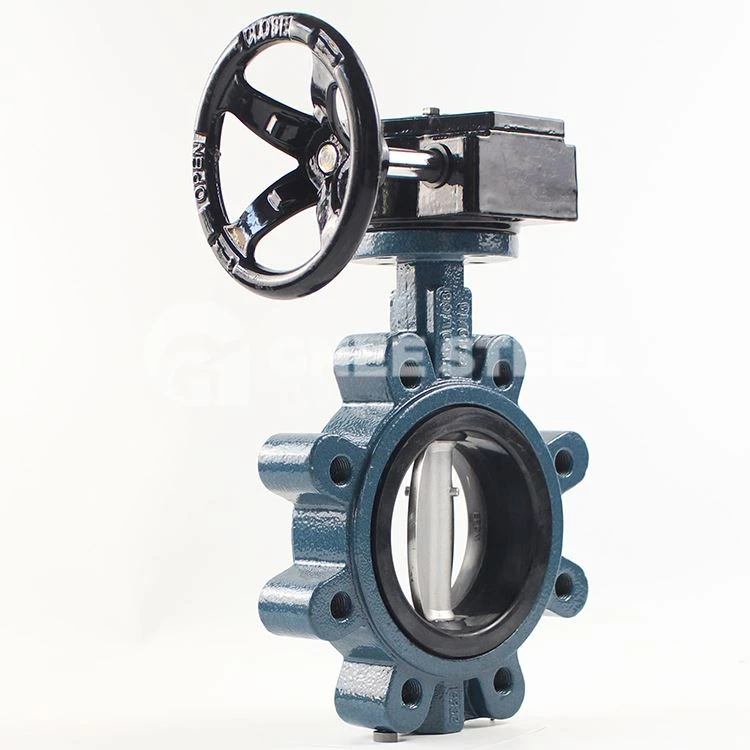

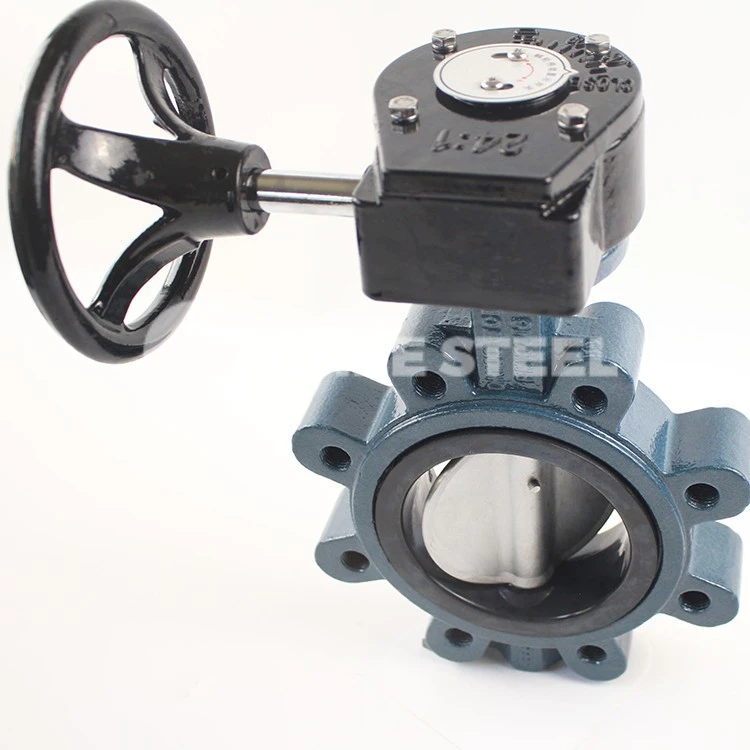

Disk středového škrticího ventilu je zarovnán se středovou osou dříku ventilu. Kotouč je relativně tlustý a poskytuje lepší těsnicí výkon. Středová škrticí klapka se většinou používá v nízkotlakých potrubních systémech kapaliny s normální teplotou. Osa otáčení klapky je umístěna na středové ose těla ventilu a těsnicí oblasti klapky. Když je zavřeno, vnější těsnicí plocha klapky stlačí sedlo ventilu ze syntetické pryže, což způsobí pružnou deformaci sedla ventilu, čímž se zajistí těsnicí výkon klapky.
specifikace středových klapek
Návrhové normy
Design a výrobní normy: GB/T 12238
Standardní délka konstrukce: GB/T 12221
Testovací standard: GB/T 13927
Norma připojení horní příruby: ISO 5211
Standardní velikost příruby: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Technické specifikace:
Design ventilů: BS EN593/BS5155/API609/DIN3354
Z očí do očí:ISO 5752-20/BS EN558-20/API609
Vrtání příruby:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hydraulický test:EN12266-1/API 598/ISO5208/JIS B2003
Zkušební tlak pláště:24 barů/15 barů
Zkušební tlak těsnění:17,6 bar/11 bar

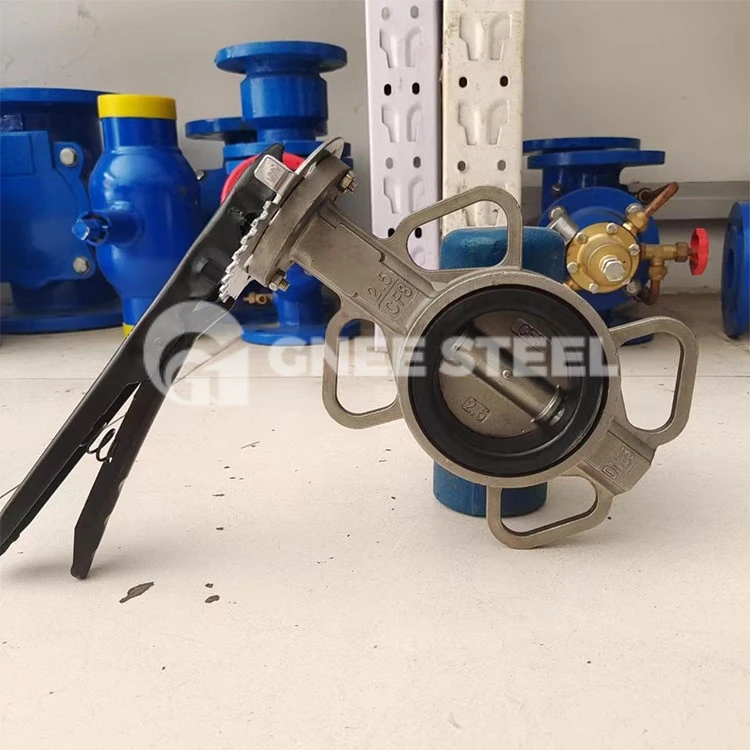

středový ventil
FAQ
Otázka: Jste obchodní společnost nebo výrobce?
A: Jsme obchodník, který také vyrábí.
Otázka: Jak zpracujete objednávku?
Odpověď: Nejprve poskytneme cenovou nabídku. Po potvrzení ceny přejdeme k dalšímu kroku, který zahrnuje poskytnutí vzorků ke schválení. Jakmile jsou vzorky potvrzeny, přistoupíme k sériové výrobě.
Otázka: Mohu požádat o změny způsobu balení a dopravy?
Odpověď: Ano, můžeme upravit způsoby balení a přepravy podle vašich požadavků. Budete však odpovědní za jakékoli dodatečné náklady a vzniklé cenové rozdíly.
