API 609 Triple Offset Butterfly ventil Popis
API 609 Triple Excentric Butterfly Valve je průmyslový ventil navržený na trojité excentrické struktuře.
Core Struktura a design
Triple excentrický princip
Osa stonku ventilu se odchyluje od středu motýlí desky a středu tělesa ventilu a osa otáčení sedadla ventilu tvoří nakloněný úhel s osou kanálu kanálu ventilu a dosahuje otevření a uzavření bez tření a nulového úniku.
Těsnicí povrch přijímá šikmou strukturu kužele. Po uzavření, motýlí deska a sedadlo ventilu kontaktují pouze v konečné poloze, což snižuje opotřebení a prodloužení života.
Technologie těsnění
„Kompozitní těsnění Multi-vrstvy: Zatížení těsnění motýlů lze vybrat z kovového stohování (například 304/316+ grafitu) nebo měkkých materiálů (PTFE/PPL), přičemž se zohledňuje přísná kompenzace a elastické těsnění.
Fire bezpečnosti návrh: All-kovová struktura stále udržuje integritu těsnění během požáru a splňuje standardy průmyslové požární ochrany.
Normy a specifikace návrhu
API 609 Soulad : Pokryje design, délka struktury, přírubové připojení a požadavky na únik, vhodné pro úroveň tlaku třídy 150 ~ 600 (PN10 ~ PN100).
Strukturální délka: Následuje API 609 Standardy kategorie B nebo ISO 5752, vhodné pro připojení oplatky, oka a dvojité příruby.
Test Standards: Test těsnicího výkonu se provádí podle API 598 a úroveň úniku splňuje ANSI B16.104 třídy VI (nulový únik) .
API 609 Specifikace trojitého offsetu motýla
|
Velikost portu |
Dn 10- dn2000 |
|
Záruka |
24 měsíců |
|
Místo původu |
Čína |
|
Che-nan |
|
|
Moc |
Pneumatické, elektrické, manuální, hydraulické |
|
Teplota média |
Vysoká teplota, nízká teplota, střední teplota, normální teplota |
|
Značka |
Gnee |
|
Struktura |
MOTÝL |
|
Média |
Plyn, voda, olej, kyselina |
|
Přizpůsobená podpora |
OEM, ODM, OBM |
|
Materiál disku |
Uhlíková ocel, nerezová ocel, chromová molybdenum s |
|
Materiál sedadla |
NBR/EPDM/PTFE/Viton/Silicon atd |
|
Povlak |
Přizpůsobené |
|
Koncový standard |
PN6/10/16/22/21/150LB/JIS5K/10K/AS2129 TABULKA D/E/F. |
|
Materiál těla |
Uhlíková ocel, nerezová ocel, Chrome Molybdeum St |
|
Materiál kmene |
2CR13, 1CR13, nerezová ocel, chromová molybdenum s |
|
Barva |
Přizpůsobeno na vyžádání |
|
Tlak těsnění |
0. 66MPA -4. 4MPA, 1.1MPA, 1,76MPA, 2,2MPA |
|
Tlak testování skořápky |
{{{0}}. 9mpA -6. 0 MPA, 2.4MPA, 3,0MPA |
|
Transportní balíček |
Dřevěné pouzdro |

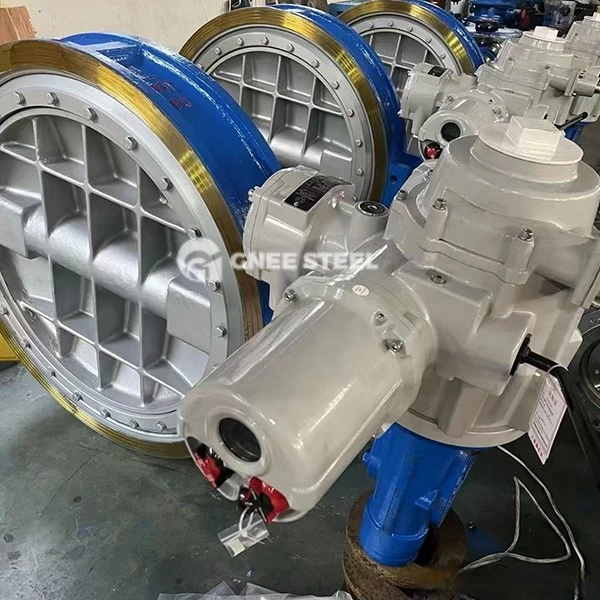

API 609 Triple offset motýlí ventil
