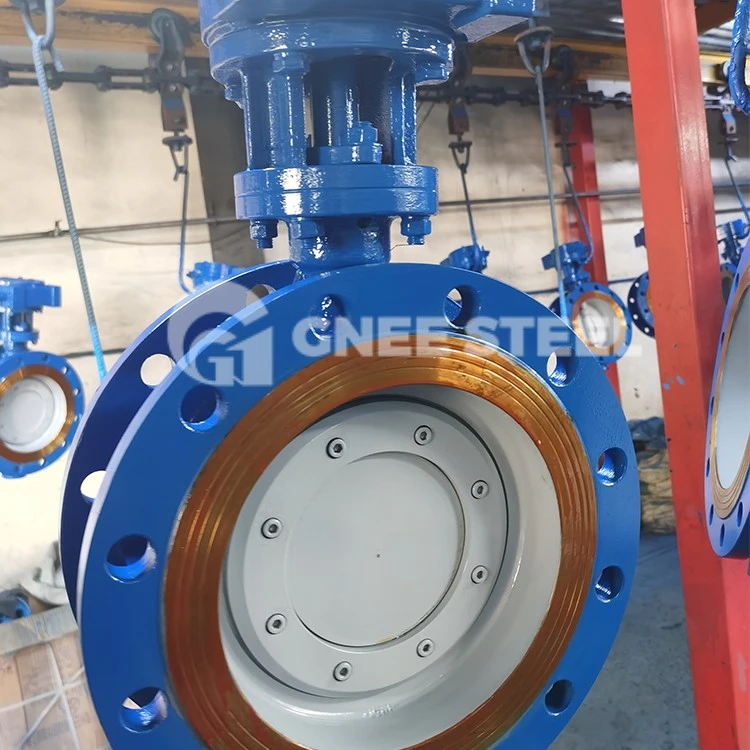

Škrtící klapka s tvrdým těsněním, také známá jako klapka s kovovým těsněním, těsnící klapka těsnící svěrák kov na kov tvrdé těsnění, také kov na pryž nebo plastové měkké těsnění. Těsnicí kroužek může být umístěn na klapce nebo na tělese ventilu. Obvykle se používá v podmínkách vysoké teploty, vysokého tlaku a korozivních médií.
Specifikace motýlkového ventilu s kovovým těsněním
| Velikost | DN50-DN1600, NPS 2-60 |
| Tlaková třída | PN1-100, 150 LB-600LB |
| Materiály | WCB, LCB, LC1, CF8, CF8M, CF3, CF3M, 4A, 5A, WC6, WC9, C95800 |
| Návrhové a výrobní normy | API 609, EN 593 |
| Standardy tváří v tvář | API 609, EN 558, ISO 5752 |
| Normy rozměrů přírub | ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220 |
| Standardy tlakových zkoušek | API 598, EN 12266-1 |
| Normy zkoušek požární bezpečnosti | API 609 |
| Certifikace kvality/produktu | ISO9001, ISO14001, ISO18001 |
| Fugitivní emise | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Možnosti ovládání ventilu | Ruční kolečko, Šnekové kolo, Elektrický pohon, Pneumatický pohon, Hydraulický pohon. |
| Třída vypnutí | API 598 (nulový únik), |
| Otvor | Plný vrtání |
| Typy připojení procesu | Typ plátku, typ s přírubou, typ s okem, typ svaru |

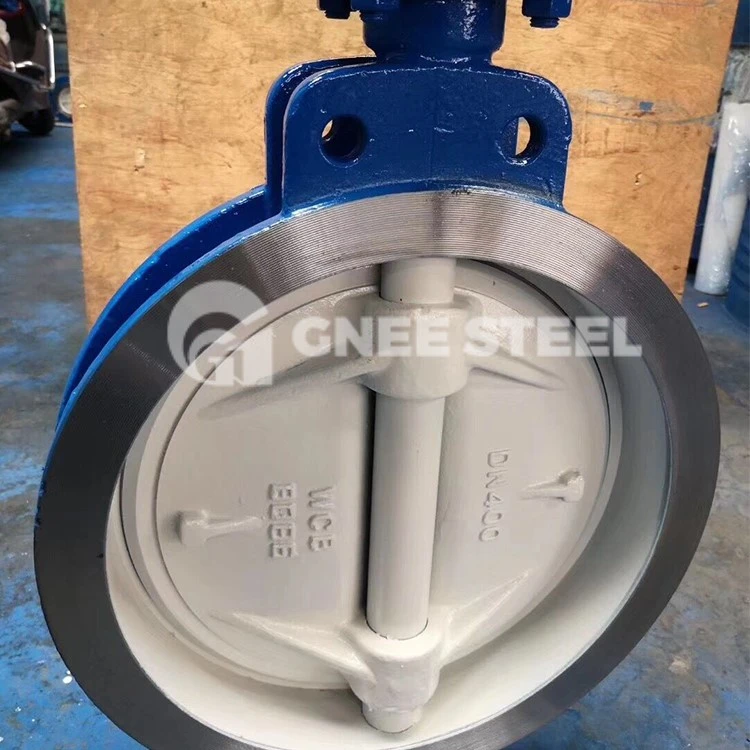

elektrické klapky s kovovým sedlem
Komponentní materiál
Těleso ventilu: tvárná litina QT450
Těsnění těla ventilu: nerezová kyselinovzdorná ocel 1Cr18Ni9Ti
Ventilová deska: tvárná litina QT450
Těsnění desky ventilu: nerezová kyselinovzdorná ocel 1Cr18Ni9Ti
Hřídel ventilu: nerezová ocel 2Cr13
Těsnění hřídele ventilu: flexibilní grafit
Rukáv: cínový bronz
Šneková převodovka: tvárná litina QT450
Šnekové soukolí: tvárná litina QT450
Těsnění šnekové převodovky: Nitrilová pryž NBR
Šnekový převod: nerezová ocel 2Cr13
Ruční kolo nebo čtyřhranná hlava: tvárná litina QT450
Seřizovací šroub těsnění hřídele ventilu: nerezová ocel 2Cr13
Teleskopický koncový šroub tělesa ventilu: nerezová ocel 2Cr13
