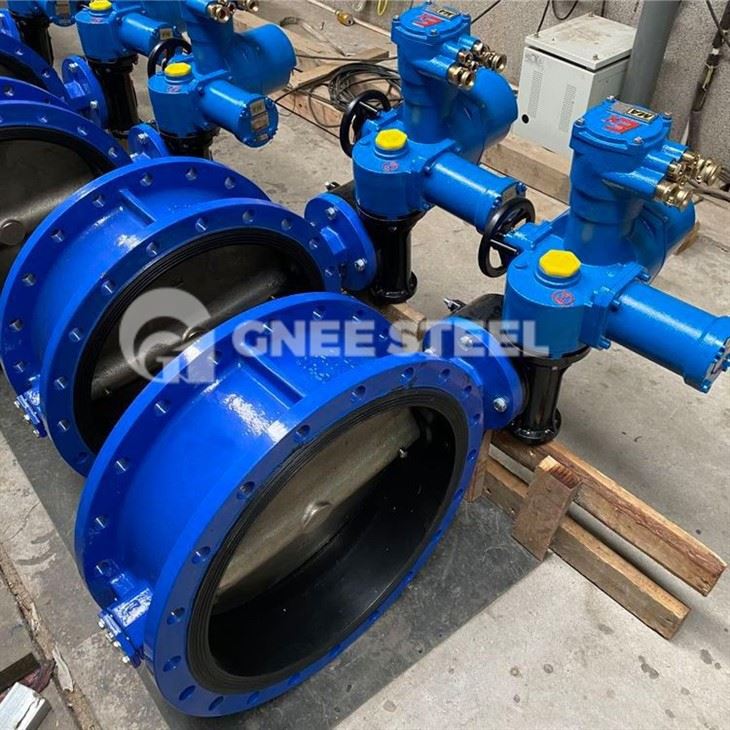

Aby se vyřešil problém soustředné klapky klapky a vytlačování sedla ventilu, čímž se vyrobila jediná excentrická klapka, konstrukční charakteristiky osy dříku ventilu se odchýlily od středu klapky, takže horní a spodní konce klapky křídlová deska se již nestává rotační osou, rozptýlenou, pro zmírnění horního a spodního konce křídlové desky a sedla ventilu nadměrného vytlačování.
| Velikost | 2"~48"(DN50~DN1200) větší velikosti na vyžádání |
| Tlak | Třída ANSI #150~900, PN10, PN100 |
| Materiál těla | Uhlíková ocel, nerezová ocel, legovaná ocel, duplexní ocel atd. |
| Standardní soulad | ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202. |
| Ukončete připojení | Přírubové konce NEBO PLÁTKA, LUG, BW |
| Úkon | ruční, pneumatické, elektrické nebo jiné |
| těsnění | NBR, EPDM, VITON, PTFE nebo kovové sedlo atd. |

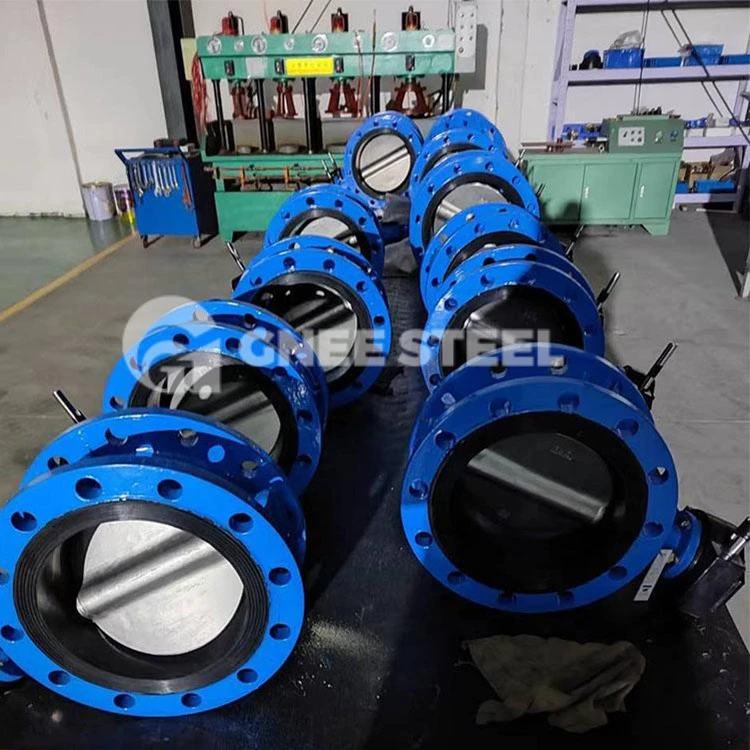

Hlavní rozměry a hmotnosti jednoho excentrického ventilu
|
Specifikace |
Přenos |
L |
D |
D1 |
d |
n |
d0 |
b |
f |
Φ |
hmotnost |
||||||||||
|
DN100 |
XJ24 |
127 |
220 |
180 |
156 |
8 |
19 |
19 |
3 |
150 |
19 |
||||||||||
|
DN150 |
XJ24 |
140 |
285 |
240 |
211 |
8 |
23 |
19 |
3 |
150 |
37 |
||||||||||
|
DN200 |
XJ30 |
152 |
340 |
295 |
266 |
8 |
23 |
20 |
3 |
300 |
51 |
||||||||||
|
DN250 |
XJ30 |
165 |
395 |
350 |
319 |
12 |
23 |
22 |
3 |
300 |
68 |
||||||||||
|
DN300 |
4022 |
178 |
445 |
400 |
370 |
12 |
23 |
24.5 |
4 |
300 |
93 |
||||||||||
|
DN350 |
4023 |
190 |
505 |
460 |
429 |
16 |
23 |
24.5 |
4 |
400 |
122 |
||||||||||
|
DN400 |
4023 |
216 |
565 |
515 |
480 |
16 |
28 |
24.5 |
4 |
400 |
152 |
||||||||||
|
DN450 |
4024 |
222 |
615 |
565 |
530 |
20 |
28 |
25.5 |
4 |
400 |
182 |
||||||||||
|
DN500 |
4024 |
229 |
670 |
620 |
582 |
20 |
28 |
26.5 |
4 |
400 |
230 |
||||||||||
|
DN600 |
4025 |
267 |
780/755 |
725/705 |
682/667 |
20 |
31/26 |
30 |
5 |
400 |
388 |
||||||||||
|
DN700 |
4025 |
292 |
895/860 |
840/810 |
794/772 |
24 |
31/26 |
32.5 |
5 |
400 |
480 |
||||||||||
|
DN800 |
4026 |
318 |
1015/975 |
950/920 |
901/878 |
24 |
34/31 |
35 |
5 |
500 |
661 |
||||||||||
|
DN900 |
4026 |
330 |
1115/1075 |
1050/1020 |
1001/978 |
28/24 |
34/31 |
37.5 |
5 |
500 |
813 |
||||||||||
|
DN1000 |
4026 |
410 |
1230/1175 |
1160/1120 |
1112/1078 |
28 |
37/31 |
40 |
5 |
500 |
1018 |
||||||||||
|
DN1200 |
4027 |
470 |
1455/1405 |
1380/1340 |
1328/1295 |
32 |
40/34 |
45 |
5 |
500 |
|||||||||||
Klapka
