EN 593 je výrobková norma pro průmyslový kovklapkyvyvinutý Evropským výborem pro normalizaci (CEN). Jeho celý název je "Průmyslové ventily - Metallic butterfly valves". Používá se hlavně k regulaci designu, materiálů, požadavků na testování a značení kovových klapek, aby byla zajištěna jejich bezpečnost a zaměnitelnost v průmyslových kapalinových systémech.
Stáhněte si konečný technický list ventilů EN 593 a srovnávací tabulku řady EN 558 (PDF).
EN 593 Specifikace ventilů
| Parametry | Technické detaily | Poznámky |
| Rozsah jmenovité velikosti | DN 20 - DN 2000 | Větší velikosti na vyžádání. |
| Jmenovitý tlak (PN) | PN 6, 10, 16, 25, 40, 63, 100 | Pokrývá nízko až vysokotlaké-průmyslové aplikace. |
| Design Standard | EN 593 | Základní evropská norma pro kovové škrticí klapky. |
| Tváří v tvář-v-tváří (FTF) | EN 558 (řada 13, 14, 20, 25 atd.) | Pro instalaci musí být ověřena konkrétní řada. |
| Přírubové spoje | EN 1092-1 (ocel) / EN 1092-2 (DI) | Kompatibilní s evropskými přírubami PN-. |
| Montáž na horní přírubu | ISO 5211 | Standardní rozhraní pro elektrické/pneumatické pohony. |
| Typy těsnění | Odolné, kovové,-vysoký výkon | Možnosti pro měkké-usazení nebo těsnění kov-na-kov. |
| Pracovní média | Voda, odpadní vody, ropa, plyn, chemikálie | Vhodné pro širokou škálu průmyslových kapalin. |
EN 593 Stavební materiály
| Název součásti / součásti | EN Standardní materiál | Ekvivalent ASTM (referenční) |
| Tělo | CS-GJS-400-15 (tvárná litina) | ASTM A536 65-45-12 |
| GP240GH (litá uhlíková ocel) | ASTM A216 WCB | |
| 1.4408 (nerezová ocel) | ASTM A351 CF8M | |
| Disk | CS-GJS-400-15 (epoxidová/niklová vrstva) | Tvárná litina (potažená) |
| 1,4401 / 1,4408 (SS316) | ASTM A351 CF8M | |
| Hliníkový bronz | ASTM B148 C95800 | |
| Sedlo / těsnící kroužek | EPDM / NBR / FKM (Viton) | Pružné těsnící materiály. |
| Nerezová ocel / stelit | Těsnění kov-na-kov (více-offset). | |
| Hřídel / Vřeteno | 1.4021 (nerezová ocel 420) | ASTM A276 typ 420 |
| 1.4401 (nerezová ocel 316) | ASTM A276 typ 316 |
Vlastnosti designu a těsnění
| Design Type | Vlastnosti těsnění | Typické aplikace |
| Soustředné (centrické) | Osa disku se shoduje s hřídelí; pružné sedadlo. | Nízkotlaká úprava vody, HVAC, obecný průmysl. |
| Dvojitý posun | Hřídel je odsazena od osy sedla i trubky. | Vysoce{0}}výkonné vodárny, chemikálie, střední-tlak. |
| Trojitý posun | Obsahuje kónickou těsnící geometrii pro těsnění bez tření-. | Vysokoteplotní-pára, ropa a plyn, extrémně vysoký-tlak. |
| Míra úniku | Sazba A (EN 12266-1) | Odolné-sedící (nulový-únik/těsnost vůči bublinám{2}}). |
| Sazba B/C/D (EN 12266-1) | Kovový-sed (přípustný menší pláč). |
Face to Face Series Reference (EN 558)
| série (FTF) | Typ připojení | Popis |
| Řada 20 | Oplatka / Lug | Nejběžnější série krátkých{0}}vzorů pro klapky. |
| Série 13 | Dvojitá příruba | Krátký-patrový přírubový klapkový ventil. |
| Série 14 | Dvojitá příruba | Dlouhý-patrový škrticí ventil. |
| Série 16 | Dvojitá příruba | Specializovaná řada pro specifická rozhraní průmyslových čerpadel. |

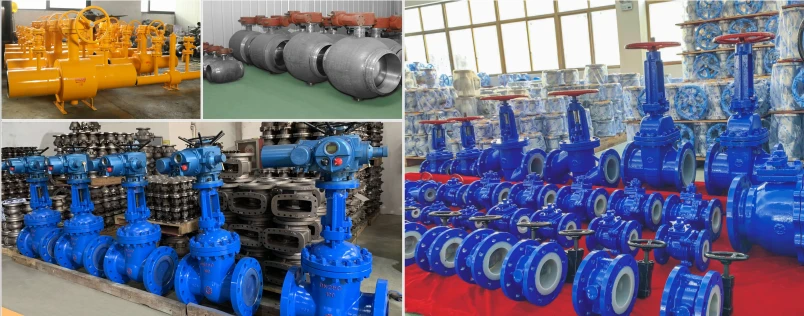

Továrna na ventily GNEE
Potřebujete naléhavé předložení projektu? Získejte technickou nabídku na ventily EN 593 do 2 hodin.
FAQ
Jaký je rozdíl mezi API 609 a EN 593?
Ventily API 609 používají silné materiály, jako je slitina C95800. Ventily BS EN 593 často používají tvárnou litinu nebo nerezovou ocel. Znalost těchto rozdílů vám pomůže vybrat ten správný ventil pro váš systém.
Potřebují klapky příruby?
Díly potřebné k instalaci klapkového ventilu
Dokonce i ventily typu wafer vyžadují 2 příruby. Ty by měly mít stejnou velikost jako váš ventil a mohou to být jednodílné nebo volné prstencové příruby. To umožní, aby se okolní potrubí těsně spojilo s klapkou. Většina škrticích ventilů nevyžaduje další těsnění.
Jaké jsou tři typy klapek?
3 různé typy klapkových ventilů
Klapkové ventily se dodávají v různých provedeních přizpůsobených konkrétním aplikacím na základě faktorů, jako je rozsah tlaku, typ připojení a způsob ovládání. Mezi nejběžnější typy patříwafer{0}}styl, očko{1}}styl a excentrické klapky.
