AWWA C504používá se především v městských vodovodních systémech se zaměřením na pryžová měkká těsnění a podmínky nízkého až středního tlaku;API 609, na druhé straně, je zaměřen na průmyslové aplikace, pokrývá jak kovová, tak měkká těsnění a podporuje vyšší tlak a náročnější prostředí médií.
Srovnávací tabulka: AWWA C504 vs. API 609
| Srovnávací funkce | AWWA C504 | API 609 |
| Standardní název a vydávající orgán | Standard American Water Works Association (AWWA) pro pryžové-sedlé klapkové ventily | Standard American Petroleum Institute (API) pro klapkové ventily: Typ s dvojitým-přírubovým, očkem- a destičkovým-typem |
| Primární aplikace | Obecní vodovody, vodárny, surová voda, sladká voda. | Ropa, zemní plyn, chemikálie, rafinace, výroba energie. |
| Filozofie designu | Dlouhá životnost (30–50 let), odolnost proti opotřebení, nenáročná údržba. | Vysoký tlak, vysoká teplota, anti{0}}statický, požární-bezpečný, odolný proti korozi. |
| Rozsah velikostí (NPS) | 3" – 72" (Větší velikosti jsou pokryty AWWA C516) | 2" – 60" (a více) |
| Hodnoty tlaku | Třída 25, 75, 150, 250 (hodnocení podle-psi) | Kategorie A (hodnocení výrobce) / Kategorie B (třída ASME 150, 300, 600) |
| Rychlostní třídy | Třída A (8 stop/s) / Třída B (16 stop/s) | Obvykle není klasifikován podle rychlosti; definované ASME Pressure{0}}Teplotní hodnocení. |
| Typ těsnění | Gumové-sedadlo (měkké-sedlo): EPDM, Buna-N (nitril) | Kovové-sedadlo (trojitý posun), PTFE (teflon), požárně-bezpečné těsnění. |
| Design disku | Soustředné nebo dvojité posunutí; zjednodušený design. | ObvykleTrojitý posun (TOV)k dosažení utěsnění-na základě krouticího momentu. |
| Tváří v tvář-v-tváří (F-to-F) | Stoly AWWA C504 Short Series / Long Series. | Kategorie A (norma výrobce) / Kategorie B (ISO 5752 / ASME B16.10). |
| Ložiska / Pouzdra | Samomazný bronz nebo PTFE zabraňující korozi/rzi. | Heavy{0}}ložiska pro vysoké-teploty/vysoké-tlaky; často zahrnuje těsnicí ucpávky. |
| Požadavky na testování | Důkaz--designu (test životnosti): 5 000–10 000 cyklů. | API 598(kontrola a testování ventilů),API 607(Požární-bezpečný test). |
| Typická média | Pitná voda, cirkulační voda, filtrovaná odpadní voda. | Ropa, rafinované produkty, pára, chemikálie, zemní plyn. |
Průvodce výběrem: Výběr správného standardu
| Scénář / Aplikace | Doporučený standard | Důvod / Odůvodnění |
| Městské podzemní sítě pitné vody | AWWA C504 | Musí splňovatNSF/ANSI 61pro bezpečnost pitné vody; určeno pro30+ roky údržby-bezplatná podzemní služba. |
| Odsolovací zařízení (dokončená voda / sekce permeátu) | AWWA C504 | Vysocenákladově-efektivní; gumové-design sedadel dosahujenulový-únik (bublina-těsná)uzávěr pro vodu. |
| Vysokoteplotní parní{0}linky rafinérie | API 609 | Vyžadujekov-na-kovové sezeníapožární-bezpečnédesign (API 607); Ventily AWWA nemohou odolat těmto extrémním teplotám/tlakům. |
| Offshore ropné a plynárenské platformy | API 609 | Musí vydržetextrémním tlakům a silné korozi; obvykle využíváDuplex z nerezové ocelineboTrojitý posunventily s kovovým-sedlem. |

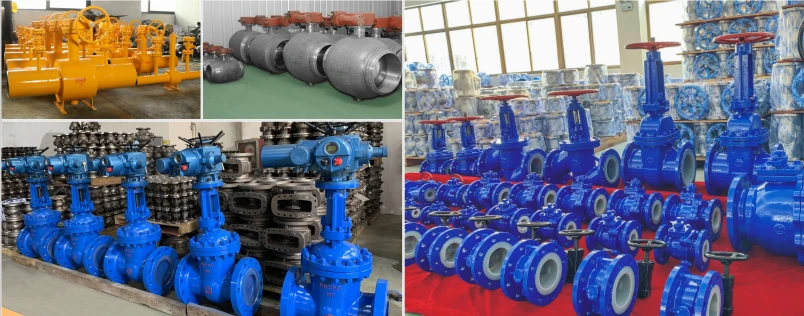

Továrna na ventily GNEE
FAQ
Co je standard API 609?
Standard API 609pokrývá škrticí klapky, které lze použít v různých tlakových třídách a velikostech, díky čemuž jsou vhodné pro širokou škálu aplikací, včetně těch v ropě, zemním plynu a souvisejícím zpracovatelském průmyslu.
Jaký je tlakový stupeň API 609?
Hodnocení tlaku:
Třída 150/300/600.
Je API 609 požárně bezpečné?
Navrženo s jedinečnou filozofií bezpečnosti „Dvojí{0}}obrany“, která zajišťuje proaktivní nulový-únik při každodenním provozu a certifikovanou strukturální integritu a těsnící výkon během extrémních požárů.
Co je standard AWWA C504?
AWWA C504Motýlkový ventil s pryžovým sedlem, potažený epoxidovou pryskyřicí nebo s tvrdou pryží, se používá ve vodárenství, komunálním inženýrství, projektech ochrany vody, inženýrství pitné vody, úpravě mořské vody a odsolování. DESIGN. Konstrukční standard: AWWA C504.
