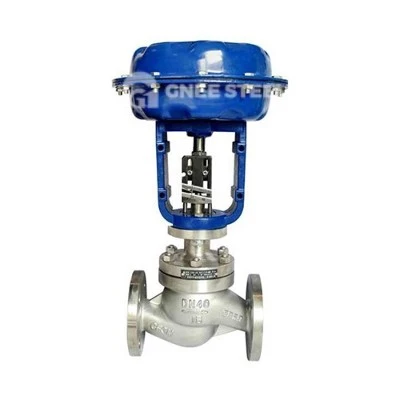

Ventil typu klece typu glóbus je nucenou těsnicí glótovou ventil kombinovaný se strukturou vodicího rukávu. Jejím jádrem je použít strukturu klece s rukávem k zabalení disku ventilu a optimalizaci výkonu ventilu prostřednictvím vyvážení tlaku a přesného vedení.
1. Strukturální návrh Ssleeve sestava klece
Kolem ventilového disku je umístěna válcový rukáv (tělo klece) a vnitřní stěna rukávu je otevřena pravidelně distribuovanými otvory škrticí klapky nebo vodicí drážky, aby se stabilizoval proudění tekutiny a vyvážil tlak;
Mezi rukávem a tělem ventilu se vytvoří prstencový průtokový kanál, aby se snížil přímý dopad média na disk ventilu a prodloužil životnost těsnicího povrchu.
Systém sealingu a pohonu
Disk ventilů a sedadlo ventilu jsou utěsněny plochým nebo kuželovým povrchem a nulový únik je dosaženo aplikací nuceného tlaku skrz stonek ventilu (uzavírací tlak větší než nebo rovný jako nominální tlak);
Stonek ventilu se pohybuje středem rukávu, aby se snížilo riziko excentrického opotřebení a zlepšilo stabilitu působení.
2. Pracovní princip
Proces otevření\/uzavření
Řídící zařízení (jako je například elektrický ovladač) řídí stonek ventilu, aby stoupal a padal, a disk ventilu se pohybuje lineárně v rukávu;
Po zavření, disk ventilu stiskne sedadlo ventilu a odřízne médium; Při otevření protéká médium skrz otvoru rukávu a prstencovým průtokovým kanálem.
Charakteristiky Pressure Balance
Konstrukce rukávu umožňuje, aby tlak tekutiny působil na obou stranách disku ventilu, kompenzoval část operační síly a snižoval otevírací a uzavírací točivý moment (zejména za podmínek s vysokým tlakem).
3. aplikace
Systém parního systému s vysokým tlakem: Hlavní parní potrubí tepelné elektrárny, pracovní tlak větší nebo roven 16MPA;
Petrochemická rostlina: potrubí pro střední transport obsahující částice katalyzátoru, což snižuje opotřebení na těsnicím povrchu;
Přesné řízení toku: Úpravy toku (lineární nebo procento) tvarem otvoru.
