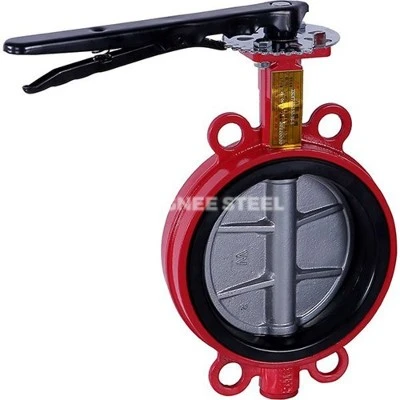

Ventil motýlů pro přívod požární vody je zařízení ventilu určené pro systém ochrany proti požáru. Řídí přerušení průtoku vody a upravuje průtok pomocí rotace motýlí destičky a má bezpečnostní i funkčnost. Její základní vlastnosti a technické body jsou následující:
1. definice a strukturální charakteristiky
Coppenceduální definice
Motýl ventil pro přívod požární vody patří do regulačního ventilu. Otevření a uzavření průtoku vody potrubí a ovládání průtoku se realizuje otáčením motýlí desky ve tvaru disku kolem osy ventilu (0 stupeň -90 stupeň). V systému požární ochrany provádí hlavně funkce segmentované izolace sítě potrubí, blokování toku vody a regulace tlaku.
Core Components
Valve Body: Většinou vyrobené z tažného železa, uhlíkové oceli nebo nerezové oceli, přizpůsobené požadavkům na odolnost proti tlaku a odolnosti proti korozi u potrubí pro zásobování požární vodou; Butterfly deska: Struktura kovového nebo kompozitního materiálu ve tvaru disku, připojená k ovladači přes hřídel ventilu; SEAL: Elastický těsnicí kroužek (jako je nitrilní guma) nebo kovová vícevrstvá těsnicí struktura, aby se zajistilo nulový únik v uzavřeném stavu; Transmisní komponenty: Průběžné zařízení pro přenosu ozubeného kola (signál motýlů) nebo manuální\/elektrický ovladač pro dosažení přesného řízení.
2. funkční funkce a technické požadavky
KEY FUNKCE
Quickly odříznuté průtok vody: Otočte 90 stupňů, abyste se plně otevřeli\/zavřeli, s rychlostí odezvy sekundy, splnění potřeb nouzových podmínek požáru; Regulace flow: Úhel motýlí destičky je nastavitelný, podporuje lineární řízení tlaku a přizpůsobuje se potřebám segmentovaného snížení tlaku v síti potrubí; State Zpětná vazba: Signální motýlí ventil s vestavěným micro spínačem může přenášet stav otevření a zavírání ventilu do střediska pro řízení požáru v reálném čase.
Technické specifikace
Sealing Performance: Únik, když je uzavřen, splňuje standard GB\/T 13927 (elastické těsnění nulové únik, kovové těsnění menší nebo rovné 0. 1% kV hodnota); Odolnost proti tlaku: Nominální rozsah tlaku je PN 10- PN40, což odpovídá tlaku vodovodního výstupu požárního čerpadla (konvenční požadavky na systém větší než nebo rovné 1,6MPa); Odolnost proti koroziu: Tělo ventilu z nerezové oceli se musí setkat s ISO 9227 NSS 500 hodin bez rezivu v testu solného spreje.
3. typické scénáře aplikací
Izolace síťové sítě Pipeline
Nainstalujte na výstupní potrubí požárního čerpadla a uzel hlavního potrubí pro zásobování vodou zóny a uvědomte si segmentovanou údržbu sítě potrubí prostřednictvím propojení ventilu brány.
Automatický postřikovací systém
Signální motýl ventil pracuje s indikátorem toku vody a poplachovým ventilem, aby se zajistilo, že zdroj vody sprinklerového systému je stabilní a může být monitorován stav.
Adaptace zvláštního prostředí
„Síť Požárního potrubí pro požární pomůcka): Valve motýlů z nerezové oceli je preferována, aby odolala korozi podzemní vody; Building-Rise Building: Worm Gear Samosl-locking ventil motýlů je nakonfigurován tak, aby zabránil dopadu na vodní kladivo způsobující poruchu ventilu.
