Theventilační klapkaje široce používaný ventil ve ventilačních systémech s jednoduchou konstrukcí, pohodlným ovládáním, dobrým těsnícím výkonem a širokým rozsahem regulace průtoku. Obvykle se instaluje na ventilační potrubí pro řízení směru a proudění vzduchu, aby vyhovoval potřebám různých aplikací.

GNEE Group vyrábí ventily již 18 let a poskytuje řešení ventilů pro globální průmyslový sektor.Špičkové-ventily v oboru – získejte demo ještě dnes!‌

Ventilační klapka Technické parametry

Rozsah velikostí: DN50-DN4000

Materiál: WCB, nerezová ocel

Možnosti připojení: Přírubový konec

Tlak: 0,05 MPa ~ 0,6 MPa

Pracovní teplota: -29 stupňů až 425 stupňů

Možnosti těsnění: SS304 + grafit

Použitelné médium: Plyn, prachové plyny, spaliny

Vlastnosti ventilačního klapkového ventilu

1. Jednoduchá struktura: Ventilační škrticí klapka využívá strukturu kotouče otočného ventilu, která má jednoduchou strukturu a snadno se vyrábí a udržuje.

2. Pohodlný provoz: Ventilační klapka se snadno ovládá; k otevření a zavření stačí pouhé otočení kotouče ventilu.

3. Dobrý těsnicí výkon: Ventilační klapka používá k utěsnění pryžové nebo kovové těsnicí kroužky, které poskytují vynikající těsnicí výkon.

4. Široký rozsah nastavení průtoku: Ventilační klapka má široký rozsah nastavení průtoku, který lze upravit podle skutečných potřeb.

5. Silná odolnost proti korozi: Ventilační klapka je obvykle vyrobena z nerezové oceli nebo uhlíkové oceli, která vykazuje dobrou odolnost proti korozi.

Parametry specifikace ventilačního klapkového ventilu

Položka	Specifikace
Jmenovitý průměr	DN (mm)	50 ~ 4000
Jmenovitý tlak	PN (MPa)	0.05	0.10	0.25	0.6
Testovací tlak	Test pevnosti (MPa)	0.075	0.15	0.375	0.9
	Test těsnění – utěsněný (MPa)	0.055	0.11	0.275	0.66
	Test těsnění – nezapečetěný-	Únik menší nebo rovný 1,5 %.
Použitelné médium	Plyn, prachové plyny, spaliny atd.
Typ pohonu	Převodovka manuální, šneková, pneumatická, elektrická

Ventilační klapka Hlavní součásti Materiál:

Název dílu	Materiál
Tělo	Q235A, ocel 16Mn, nerezová ocel
Disk	Q235A, ocel 16Mn, nerezová ocel
Kroužek	Q235A, ocel 16Mn, nerezová ocel
Zastavit	2Cr13, nerezová ocel
Balení	Flexibilní grafit

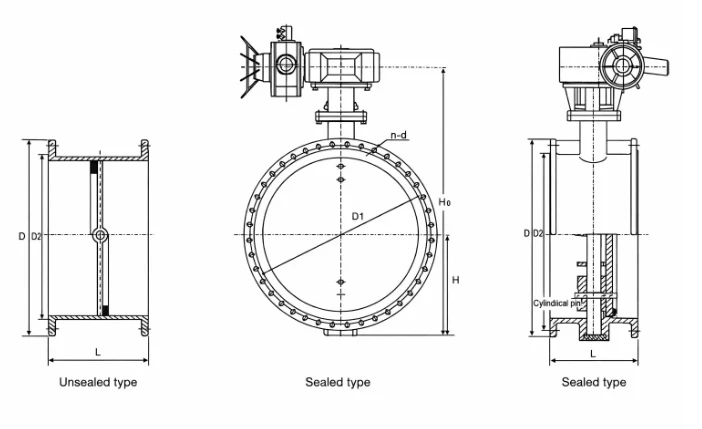

Výkres ventilačního klapkového ventilu

Ventilation Butterfly Valve Drawning

Rozměry hlavního připojení ventilačního klapkového ventilu:

DN (mm)	L	H	H0	0,05–0,1 MPa				0,25 MPa				0,6 MPa
DN (mm)	L	H	H0	D	D1	D2	n–d	D	D1	D2	n–d	D	D1	D2	n–d
100	127	105	486	210	190	144	4–18	210	190	144	4–18	210	170	144	4–19
125	140	120	516	240	200	174	8–18	240	200	174	8–18	240	200	174	8–19
150	140	132	541	265	225	199	8–18	265	225	199	8–18	265	225	199	8–19
200	152	160	779	320	280	254	8–18	320	280	254	8–18	320	280	254	8–19
250	165	187	836	375	335	309	12–18	375	335	309	12–18	375	335	309	12–19
300	180	220	901	440	395	363	12–22	440	395	363	12–22	440	395	363	12–23
350	180	245	954	490	445	413	12–22	490	445	413	12–22	490	445	413	12–23
400	200	270	1003	540	495	463	16–22	540	495	463	16–22	540	495	463	16–23
450	200	297	1058	595	550	518	16–22	595	550	518	16–22	595	550	518	16–23
500	220	322	1111	645	600	568	20–22	645	600	568	20–22	645	600	568	20–23
600	220	377	1233	755	705	667	20–26	755	705	667	20–26	755	705	667	20–26
700	240	430	1338	860	810	772	24–26	860	810	772	24–26	860	810	772	24–26
800	240	487	1452	975	920	878	24–30	975	920	878	24–30	975	920	878	24–31
900	260	537	1588	1075	1020	978	24–30	1075	1020	978	24–30	1075	1020	978	24–31
1000	260	587	1689	1175	1120	1078	28–30	1175	1120	1078	28–30	1175	1120	1078	28–31
1200	280	702	1938	1375	1320	1280	32–30	1375	1320	1280	32–30	1405	1340	1295	32–34
1400	300	782	2670	1575	1520	1480	36–30	1575	1520	1480	36–30	1630	1560	1510	36–37
1600	320	895	2810	1790	1730	1690	40–30	1790	1730	1690	40–30	1830	1760	1710	40–37
1800	340	995	3020	1990	1930	1890	44–30	1990	1930	1890	44–30	2045	1970	1918	44–40
2000	360	1095	3220	2190	2130	2090	48–30	2190	2130	2090	48–30	2265	2180	2125	48–43
2200	380	1200	3430	2405	2340	2295	52–33	2405	2340	2295	52–33	2475	2390	2335	52–43
2400	400	1310	3650	2605	2540	2495	56–33	2605	2540	2495	56–33	2685	2600	2545	56–43
2600	420	1420	3920	2805	2740	2695	60–33	2805	2740	2695	60–33	2905	2810	2750	60–49
2800	440	1530	4140	3030	2960	2910	64–36	3030	2960	2910	64–36	3115	3020	2960	64–49
3000	460	1640	4360	3230	3160	3110	68–36	3230	3160	3110	68–36	3315	3220	3160	68–49
3200	480	1760	4620	3430	3360	3310	72–36	3430	3360	3310	72–36	3525	3430	3360	72–49
3400	500	1870	4840	3630	3560	3510	76–36	3630	3560	3510	76–36	3735	3640	3560	76–49
3600	520	1980	5060	3840	3770	3720	80–36	3840	3770	3720	80–36	3970	3860	3720	80–56
3800	540	2120	5400	4045	3970	3920	80–39	4045	3970	3920	80–39	4180	4070	3970	80–62
4000	560	2230	5620	4245	4170	4120	84–39	4245	4170	4120	84–39	4380	4270	4170	84–62

Princip fungování ventilačního klapkového ventilu

Otočením ventilové desky (obvykle v rozsahu 0 stupňů až 90 stupňů) se změní průtoková plocha mezi ventilovou deskou a tělem ventilu:

Plně otevřený: Deska ventilu je rovnoběžná se směrem proudění vzduchu, což má za následek minimální průtokový odpor a maximální průtok.
Zavřeno: Deska ventilu je kolmá ke směru proudění vzduchu a zcela přeruší proudění.
Regulované: Deska ventilu je ve středním úhlu; průtok se nastavuje změnou stupně otevření.

Aplikace ventilačních klapkových ventilů

Ventilační systémy: Jako je ventilace továrny, výfuk podzemních garáží, ventilace tunelů atd.
Klimatizační systémy: Regulujte proudění čerstvého nebo zpětného vzduchu pro řízení vnitřní teploty a kvality vzduchu.
Environmentální inženýrství: Regulace průtoku plynu v systémech odsiřování spalin, denitrifikace, odstraňování prachu a dalších.
Průmyslová potrubí: Plynovody v chemickém, energetickém a metalurgickém průmyslu.
Systémy požární ochrany: Používají se ve spojení s ventily pro odvod kouře nebo požárními klapkami pro rychlé uzavření v případě nouze.
