Nerezové kulové ventily APIjsou šoupátka vyrobená z nerezové oceli (304, 316L atd., běžné modely) pro tělo ventilu a součásti jádra. Řídí dráhu průtoku zvedáním a spouštěním kotouče ventilu podél osy sedla ventilu. Přijímají strukturu „těleso ventilu z nerezové oceli + kotouč ventilu + dřík ventilu + hnací mechanismus (manuální/pneumatický/elektrický)“.
Díky využití odolnosti korozivzdorné oceli a mechanické pevnosti nerezové oceli nabízejí výhody, jako je „odolnost vůči multi{0}}korozi médií“, „spolehlivé těsnění“ a „vhodnost pro čisté/náročné pracovní podmínky“. Vyhovují standardům API 6D, BS 1873 a ANSI B16.34 a jsou široce používány v potrubních systémech v chemickém, farmaceutickém, potravinářském průmyslu a průmyslu úpravy vody, kde je vyžadována vysoká odolnost těla ventilu proti korozi a čistota médií.
GNEE Group dodává ventily různých standardů a modelů. Získejte průmyslové-ventily – vyžádejte si bezplatnou cenovou nabídku!
API nerezové kulové ventily Technické parametry
Materiál: Nerezová ocel (ASTM A351 CF8M, CF8)
Rozsah velikostí: 1/2″-16″
Možnosti připojení: Přírubové,{0}}na tupo svařované, Konce se závitem
Pracovní tlak: Třída 150 až Třída 1500
Pracovní teplota: 29 stupňů až 427 stupňů
Možnosti těsnění: kov-na{1}}kov, měkké těsnění
Způsob výroby: ocelolitina
Použitelné médium: voda, olej, plyn, pára a různé chemikálie.
Výrobní standard: ASME B16.34, API 602, API 598
| Design a výroba | Tváří v tvář | Příruba | BW končí | Tlak-Teplota | Test a kontrola |
| ANSI B16.34 / BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
Nerezové kulové ventily APIParametry specifikace
Kulový ventil z lité oceli-Hlavní části
| Tělo a kapota | Zastavit | Utěsnění | Těsnění | Balení | Teplota | Použitelná média |
| WCB | 2Cr13 | 13Cr STL | Grafit 13Cr/Grafit 1Cr13/Flexibilní SFB-2 F304 F316 F304L F316L |
Měkký grafit Vyztužený pružný grafit SFB/260 SFP/260 PTFE |
Menší nebo rovno 425 | Voda, pára, olej |
| WC1 | 38CrMoAl 25Cr2MoV | Menší nebo rovno 425 | ||||
| WC6 | Menší nebo rovno 540 | |||||
| WC9 | Menší nebo rovno 570 | |||||
| C5 C12 | Menší nebo rovno 540 | |||||
| CF8 | F304 | Menší nebo rovno 200 | Kyselina dusičná, kyselina octová, močovina | |||
| CF8M | F316 | |||||
| CF3 | F304L | |||||
| CF3M | F316L |

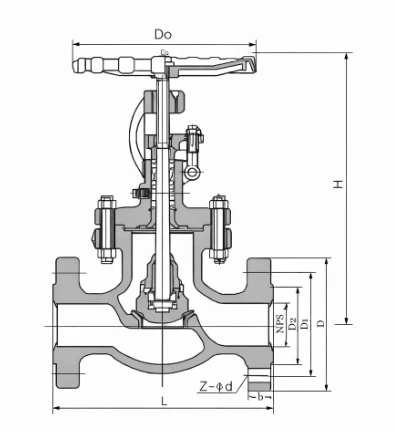

Výkresy šoupátka z nerezové oceli API přizpůsobené pro mexického zákazníka
Nerezové šoupátko APIHlavní tvar a velikost připojení
| 150Lb hlavní rozměry příruby(RF) (mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN (mm) | v | L | D | D1 | D2 | b | n-φd | H | D0 | Hmotnost |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
| 20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
| 32 | 1 1/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
| 40 | 1 1/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
| 65 | 2 1/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 16-29 | 1645 | 600 | 590 |
| 300Lb hlavní rozměry příruby (RF) (mm) | ||||||||||
| DN (mm) | v | L | D | D1 | D2 | b | n-φd | H | D0 | Hmotnost |
| 15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
| 20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
| 25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
| 32 | 1 1/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
| 40 | 1 1/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
| 65 | 2 1/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
| 150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
| 400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
| 600Lb hlavní rozměry příruby (RF) (mm) | ||||||||||
| DN (mm) | v | L | D | D1 | D2 | b | n-φd | H | D0 | Hmotnost |
| 15 | 1/2 | 165 | 95 | 66.5 | 35 | 14.5 | 4-16 | 285 | 100 | 7.8 |
| 20 | 3/4 | 190 | 117 | 82.5 | 43 | 16 | 4-19 | 285 | 125 | 12.5 |
| 25 | 1 | 216 | 124 | 89 | 51 | 17.5 | 4-19 | 313 | 160 | 17.5 |
| 32 | 1 1/4 | 229 | 133 | 98.5 | 63 | 21 | 4-19 | 328 | 160 | 23.5 |
| 40 | 1 1/2 | 241 | 156 | 114.3 | 73 | 22.5 | 4-22.5 | 365 | 180 | 38.5 |
| 50 | 2 | 292 | 165 | 127 | 92 | 33 | 8-19 | 444 | 200 | 35 |
| 65 | 2 1/2 | 330 | 190 | 149.4 | 105 | 36 | 8-22.5 | 483 | 250 | 50 |
| 80 | 3 | 356 | 210 | 168.1 | 127 | 39 | 8-22.5 | 533 | 250 | 60 |
| 100 | 4 | 432 | 273 | 216 | 157 | 45 | 8-25.4 | 622 | 350 | 110 |
| 125 | 5 | 508 | 330 | 266.7 | 186 | 52 | 8-28.5 | 750 | 350 | 200 |
| 150 | 6 | 559 | 356 | 292.1 | 216 | 55 | 12-28.5 | 800 | 450 | 230 |
| 200 | 8 | 660 | 419 | 349.3 | 270 | 63 | 12-32 | 927 | 500 | 410 |
| 250 | 10 | 787 | 508 | 431.8 | 324 | 71 | 16-35 | 1257 | 600 | 625 |
| 300 | 12 | 838 | 559 | 489 | 381 | 74 | 20-35 | 1468 | 680 | 860 |
Princip fungování šoupátka API z nerezové oceli
Šoupátko z nerezové oceli využívá axiální tlak z dříku ventilu k pohonu kotouče ventilu, aby těsně těsnil proti sedlu ventilu, a tím blokoval průtok média. Jeho otevírání a zavírání je následující:
Otevírání: Otáčejte vřetenem ventilu (manuálně nebo elektricky/pneumaticky), kotouč ventilu se zvedne proti směru proudění a průchod se postupně otevírá.
Zavírání: Otočte dřík ventilu v opačném směru, kotouč ventilu se přitlačí dolů, aby se dotkl sedla ventilu, a těsnicí plocha se zcela uzavře.
Návrh směru toku médií:
Jmenovitý tlak PN Menší nebo roven 16MPa: Médium proudí směrem nahoru zespodu disku ventilu (souběžný tok). Zavírání vyžaduje překonání tlaku média, což má za následek větší ovládací sílu.
Jmenovitý tlak PN Větší nebo roven 20 MPa: Médium proudí směrem dolů z horní části disku ventilu (protiproud-proud). Zavírání vyžaduje tlak média, který pomáhá při utěsnění a snižuje provozní sílu.
Konstrukční charakteristiky a výhody šoupátka API z nerezové oceli
Těsnění s nízkým opotřebením: Těsnicí plochy kotouče ventilu a sedla ventilu se vzájemně dotýkají pouze v zavřeném stavu. Při otevírání a zavírání nedochází k žádnému kluznému tření, což snižuje opotřebení těsnicí plochy a prodlužuje životnost.
Konstrukce nuceného těsnění: Vyžaduje dostatečný tlak k zajištění těsného utěsnění. Vhodné pro-vysokotlaká prostředí (až 16,0 MPa), jako jsou ropovody, rozvody elektřiny a topení.
Směrová instalace: Umožňuje pouze jednosměrný tok média. Během instalace přesně dodržujte směr průtoku vyznačený na těle ventilu (obvykle „nízký dovnitř, vysoký ven“), abyste zabránili zpětnému toku a selhání těsnění.
Optimalizovaný design průtokového kanálu:
Přímý-průchod: Průtokový kanál je přímý, což má za následek nižší odpor. Vhodné pro obecnou kontrolu kapalin.
Úhel: Vstup a výstup jsou v úhlu 90 stupňů, což šetří místo. Běžně se používá v ohybech potrubí.
Přímý průtok: Disk ventilu je navržen s aerodynamickým tvarem pro snížení odporu kapaliny. Vhodné pro aplikace s vysokým-průtokem-.
Aplikace šoupátkových ventilů z nerezové oceli API:
- Chemický a ropný průmysl: Řídí tok korozivních médií (jako je zředěná kyselina sírová a kyselina dusičná) a vysoko{0}}tepelných a vysokotlakých- kapalin (jako je pára a olej/plyn), aby byla zajištěna bezpečnost výroby.
Energetika: Používá se v systémech chladicí vody k regulaci průtoku vody pro udržení stabilního provozu zařízení a zabránění poškození přehřátím.
Technologie úpravy vody: Přesně řiďte průtok vody v pitné vodě nebo čištění odpadních vod, abyste zajistili, že kvalita vody splňuje normy pro vypouštění a zabrání sekundárnímu znečištění.
- Potravinářský a farmaceutický průmysl:
Zpracování potravin: Přeprava tekutých surovin (jako jsou mléčné výrobky) vyžaduje prostředí bez znečištění-; Nerezová ocel 304 splňuje hygienické normy.
Farmaceutická výroba: Ve sterilních potrubích pro dodávání léčiv (jako jsou fermentory a voda pro injekční systémy) tělesa ventilů z nerezové oceli 316L zabraňují korozi a zajišťují bezpečnost produktu.
Kryogenní podmínky: Speciálně navržené kryogenní uzavírací-ventily mohou odolat prostředím až do -29 stupňů pro přepravu kryogenních kapalin, jako je zkapalněný zemní plyn.
