A signální klapkaje průtokový regulační ventil, patřící do kategorie automatických regulačních ventilů. Umožňuje ovládání a regulaci médií a má výhody jako malé rozměry, nízká hmotnost, jednoduchý princip ovládání a dlouhá životnost. Hlavní součásti signální klapky zahrnují tělo ventilu, desku ventilu, ovládací zařízení a indikátor polohy. Ventilová deska je hlavním ovládacím prvkem; jeho rotace řídí tok média. Ovládací zařízení převádí elektrické signály na mechanický pohyb, čímž nastavuje polohu ventilové desky a indikátor polohy zobrazuje stupeň otevření ventilu.
GNEE Group vyrábí ventily již 18 let a má certifikaci ISO.Ventily s certifikací ISO- – získejte vzorky okamžitě!
Signální klapka Technické parametry
Rozsah velikostí: DN40-DN2000
Materiál těla: uhlíková ocel/nerezová ocel/litina/ tvárný želez/Al-bronz
Možnosti připojení: Přírubové
Pracovní tlak: 1,0 ~ 1,6 MPa
Pracovní teplota: -29 stupňů až 200 stupňů
Způsob výroby: lití
Použitelné médium: voda, olej, plyn, vzduch
Vlastnosti a výhody signálního škrtícího ventilu
Malé a lehké: signální klapky mají jednoduchou a kompaktní konstrukci, mají malé rozměry a nízkou hmotnost a snadno se instalují a udržují.
Snadná obsluha: Ovládání otáčení desky ventilu je jednoduché a rychle reaguje; lze jej otevřít a zavřít otočením o 90 stupňů.
Vynikající těsnící výkon: Použití vysoce{0}}kvalitních těsnících materiálů a designu zajišťuje těsnicí výkon ventilu s nulovým únikem při testech plynu.
Dobrý regulační výkon: Průtokové charakteristiky jsou blízké lineární, což může přesně řídit průtok tekutiny.
Dlouhá životnost: Vydrží až 10 000 testů otevření a zavření, čímž se snižují náklady na výměnu zařízení.
Flexibilní instalace: Může být instalován na potrubí v libovolném místě v prostoru, aniž byste museli brát v úvahu omezení místa instalace.
Parametry specifikace signálního škrtícího ventilu
| Položka | Hodnota |
| Záruka | 1 rok |
| Typ | Motýlkové ventily |
| Přizpůsobená podpora | OEM, ODM |
| Místo původu | Čína |
| Název značky | Ventil Tanggong |
| Aplikace | Generál |
| Teplota média | Normální teplota |
| Moc | Manuál |
| Média | Voda |
| Struktura | Motýl |
| Název produktu | Signální klapka přírubové turbíny |
| Materiál těla | Uhlíková ocel, nerezová ocel, litina, tvárná litina, Al-bronz |
| Spojení | Wafer/Příruba/Drážka |
| Střední | Základní olej, voda, plyn |
| Velikost | DN40-DN2000 |
| Balení | Dřevěné pouzdro |
| Barva | Červený |
| Pracovní tlak | 1,0-1,6 MPa (10-25 bar) |
| Operace | Ruční kolo, šnekové kolo, pneumatické, elektrické-motorové |
Konstrukční součásti signálního škrtícího ventilu
- Tělo ventilu: Hlavní těleso signální klapky, používané k upevnění a podpoře dalších součástí. Obvykle se vyrábí z tvárné litiny, nerezové oceli nebo podobných materiálů, které nabízejí dobrou odolnost proti tlaku a korozi.
- Deska ventilu: Deska ventilu- ve tvaru motýla, která otáčením mění cestu průtoku média, čímž se dosahuje otevírání a zavírání ventilu a regulace průtoku.
- Pohon: Používá se k otáčení ventilové desky. Způsoby ovládání zahrnují ruční, elektrické a hydraulické, přičemž vhodná metoda je zvolena na základě skutečných potřeb.
- Signální zařízení: Klíčová součást signální klapky, která se používá k monitorování stavu ventilu v reálném čase a přenosu stavových signálů do řídicího systému nebo poplašného zařízení. Přenos signálu je typicky dosahován elektrickými nebo mechanickými prostředky.
- Těsnicí struktura: Rozhodující součást zajišťující těsnicí výkon ventilu, včetně O-kroužků a těsnicích kroužků. Používají se vysoce-kvalitní těsnicí materiály a konstrukce, aby se zajistilo, že při zavření ventilu nedojde k úniku.
Aplikace signálních klapkových ventilů
- Systémy požární ochrany: Signální klapky hrají klíčovou roli v systémech požární ochrany, zabraňují náhodnému uzavření údržbových ventilů umístěných před indikátory průtoku a zajišťují normální provoz systému v nouzových situacích.
- Průmyslová automatizace: V průmyslové automatizaci se signální klapky používají k řízení průtoku a tlaku kapaliny a zajišťují stabilní provoz výrobních procesů.
- HVAC (vytápění, ventilace a klimatizace): V systémech HVAC se signální klapky používají k regulaci průtoku média, čímž se dosahuje komfortní regulace vnitřního prostředí.
- Ropný, chemický a potravinářský průmysl: Signální klapky jsou také široce používány v ropném, chemickém a potravinářském průmyslu k řízení průtoku a tlaku různých tekutin.

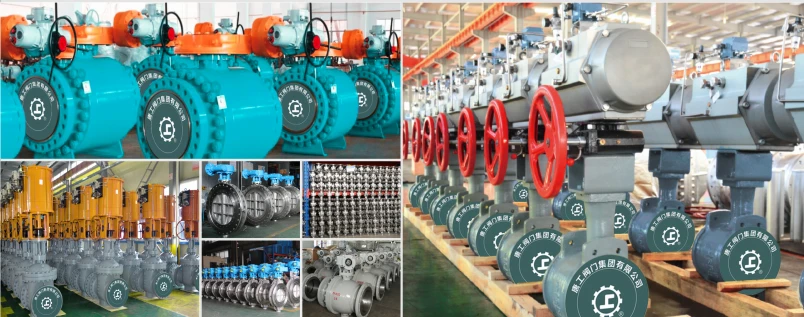

Továrna na signální motýlkový ventil
