Dvojitý excentrický motýlový ventil s excentrickou přírubou - Znalosti

Thedvojitá excentrická přírubová klapkaje škrticí klapka, která kombinuje dvojitou excentrickou konstrukci s přírubovým připojením. Díky dvojité excentrické konstrukci hřídele ventilu, která je odsazena od středu klapky a středu těsnicí plochy tělesa ventilu, lze klapku a sedlo ventilu rychle odpojit během otevírání a zavírání, což snižuje tření a opotřebení a zlepšuje těsnicí výkon a životnost.

GNEE Group je globální dodavatel ventilů, který poskytuje průmyslové ventily pro průmyslové projekty.K dispozici jsou vlastní návrhy ventilů – začněte svůj projekt!‌

Dvojitý excentrický škrticí ventil Technické parametry

Rozsah velikostí: DN50-DN2000

Tělo: tvárná litina, uhlíková ocel

Možnosti připojení: Přírubové

Pracovní tlak:PN1,0-2,5MPa

Pracovní teplota: -40 stupňů až 450 stupňů

Možnosti těsnění: Gumové sedlo

Použitelná média: sladká voda, mořská voda, olej a vzduch

Výrobní standard:GB/T 122238/AWWA C504,C516/API 609/EN 593/ISO 10631

Vlastnosti motýlkového ventilu s dvojitou excentrickou přírubou

Dvojitý excentrický design

První excentricita: Hřídel ventilu je odsazen od středu klapky, což snižuje tření mezi klapkou a sedlem ventilu během otevírání a zavírání.

Druhá excentricita: Hřídel ventilu je odsazen od středu těsnící plochy tělesa ventilu, čímž je dosaženo rychlého uvolnění během otevírání a zavírání.

Účinek: Motýlková deska se po otevření rychle odpojí od sedla ventilu, čímž se eliminuje nadměrné stlačování a škrábání, snižuje se opotřebení a zlepšuje se životnost sedla ventilu. Některé modely používají kovová tvrdá těsnění (jako je nerezová ocel, tvrdá slitina), odolná vůči vysoké teplotě a vysokému tlaku (méně než nebo rovno 425 stupňům, PN16-PN25).

Přírubové připojení

Používá se přírubové spojení, které poskytuje stabilní strukturu, dobrý těsnicí výkon a snadnou instalaci a demontáž. Je vhodný pro jmenovité světlosti DN50-DN4500 a odpovídá normám jako GB/T12238 a API609.

Typ těsnění

Měkké těsnění: Materiály jako pryž a PTFE, vhodné pro podmínky nízké teploty a nízkého tlaku (méně než nebo rovno 160 stupňům), s vynikajícím těsnicím výkonem, ale omezenou teplotní odolností.

Kovové tvrdé těsnění: Materiály jako nerezová ocel a tvrdá slitina, odolné vůči vysokým teplotám a vysokému tlaku, ale těsnící výkon závisí na přesnosti obrábění.

Obousměrné těsnění: Některé modely dosahují obousměrného nulového úniku prostřednictvím plovoucí kompenzační struktury, která se přizpůsobuje změnám směru toku média.

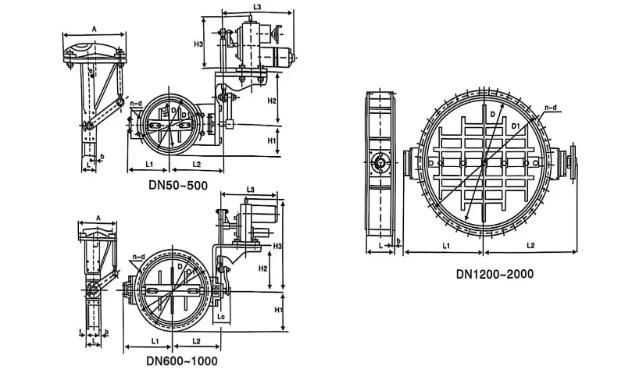

Výkres dvojitého excentrického motýlového ventilu

Double Eccentric Flange Butterfly Valve Drawning

Dvojitý excentrický přírubový škrticí ventil Vnější rozměry (mm)

DN (mm)	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n–φd	Model pohonu
50		110	245	30	–	60	92	139	357	55	299	270	4–14	DKJ – 210
80	125	150	245	30	–	60	92	139	357	62.5	299	270	4–18	DKJ – 210
100	145	175	245	30	12	60	102	149	357	72.5	299	270	4–18	DKJ – 210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8–18	DKJ – 210
150	200	225	245	30	12	60	130	181	357	100	299	270	8–18	DKJ – 210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8–18	DKJ – 210
250	310	335	300	36	14	70	197	258	507	155	340	298	12–18	DKJ – 310
300	362	395	300	36	14	80	227	283	507	181	340	298	12–23	DKJ – 310
350	412	445	300	36	14	80	252	290	507	205	340	298	12–23	DKJ – 310
400	462	495	365	45	16	100	296	348	529	231	400	381	16–23	DKJ – 410
450	518	550	365	45	16	100	321	371	529	259	400	381	16–23	DKJ – 410
500	558	600	365	45	16	100	346	396	529	284	400	381	16–23	DKJ – 410
600	660	685	365	45	16	150	480	418	530	377.5	863	482	20–25	DKJ – 410
700	820	420	511	60	25	200	505	531	530	587.5	917	480	28–30	DKJ – 510
800	970		420	51	60	200	550	586					28–30	DKJ – 510
1000	1175	1120	420	51	60	200	735	721	681				28–30	DKJ – 510
1200	1340	1400		/	60	250	980						/	DKJ – 610
1400	1520	1575		/	60	300	965	1012					36–30	DKJ – 610
1600	1730	1785		/	60	350	1065	1112					36–30	DKJ – 610
1800				/	60	25							44–30	DKJ – 610
2000		2100	2200	/	60	25	350	1217	1315				/	DKJ – 610

Použití klapkového ventilu s dvojitou excentrickou přírubou:

Obecní vodovodní a kanalizační systémy

V městských vodovodních potrubích reagují dvojité excentrické přírubové klapky rychle na změny průtoku a zajišťují stabilní dodávku vody.

V čistírnách odpadních vod regulují průtok kalu, zlepšují účinnost o 20 % a prodlužují cykly údržby na 2-3 roky.

Chemický a energetický průmysl

V chemických potrubích jsou modely s kovovým tvrdým-těsněním odolné proti korozi-a vysokým-teplotám a jsou vhodné pro přepravu roztoků kyselin a zásad.

V systémech cirkulující vody a parovodů tepelných elektráren snižují ventily s vysokým-tlakem ztráty energie a dosahují roční úspory energie 8 %.

Hutnictví a tepelná energetika

V procesech tavení oceláren ventily regulují vysokoteplotní-průtok spalin a optimalizují tak účinnost spalování.

V systémech teplárenských stanic přesně řídí průtok horkých a studených médií a dosahují přesné regulace vnitřní teploty (přesnost nastavení ±1 %).

Stavební systémy požární ochrany

V protipožárních potrubích splňují ventily s funkcí rychlého otevírání a zavírání potřeby nouzového uzavření-a zajišťují požární bezpečnost.

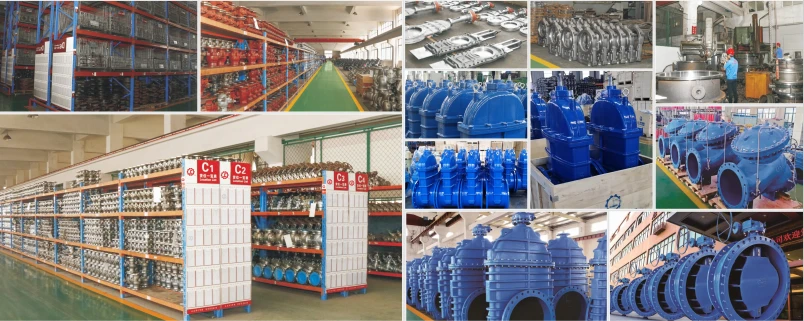

Dvojitý excentrický přírubový motýlový ventil továrna

Double Eccentric Flange Butterfly Valve workshop center
