Základní rozdíl mezi kulovým ventilem a membránovým ventilem spočívá v jejich těsnicích mechanismech. Kulový ventil řídí průtok násilným utěsněním kotouče ventilu proti sedlu ventilu, takže je vhodný pro aplikace se středním až vysokým tlakem vyžadující regulaci. Membránový ventil na druhé straně používá pružnou membránu k izolaci ovládacích součástí od média, čímž je dosaženo nulového úniku. Je zvláště vhodný pro korozivní nebo částicová média, ale má nižší tlakovou odolnost.
A kulový ventil'Otevíracím a uzavíracím prvkem je kovový kotouč ventilu, který se pohybuje svisle nahoru a dolů podél sedla ventilu dříkem ventilu. Spoléhá na vnější sílu, která přitlačí těsnicí povrch, aby se dosáhlo vypnutí-. Nabízí dobrý těsnící výkon a určitou schopnost regulace průtoku a je široce používán ve středně až vysokotlakých systémech, jako jsou parní, vodní a ropovody, včetně energetických a petrochemických potrubí.
Díky své nucené těsnicí struktuře je pro uzavření vyžadován tlak, což představuje riziko opotřebení těsnění ucpávky, a také vykazuje vyšší odolnost vůči tekutinám. Mezi běžné typy patří přímé-průchozí, úhlové a přímé-typy proudění, které podporují ruční, elektrické a pneumatické způsoby ovládání.
A membránový ventilUzavíracím prvkem je pružná pryžová nebo plastová membrána, která je přitlačována na přepad tělesa ventilu nebo průtokový kanál pomocí stlačovacího zařízení, aby se dosáhlo otevření a uzavření. Jeho největší výhodou je, že ovládací mechanismus je zcela izolován od média, čímž nedochází k úniku ucpávky a korozi dříku ventilu. Je vhodný pro korozivní aplikace nebo aplikace s vysokou-čistotou, jako jsou silné kyseliny, silné zásady a kaly, včetně aplikací ve farmaceutickém, potravinářském a chemickém průmyslu.
Membránové ventilymají jednoduchou strukturu a snadno se udržují; výměnu membrány lze rychle dokončit-na místě. Vzhledem k omezením materiálových vlastností jsou však obecně vhodné pouze pro nízko-tlaké (obvykle menší nebo rovné 0,6 MPa) a střední-až{5}}nízké teploty a nejsou vhodné pro vysoko-tlaké nebo vysokoteplotní{7}}parní systémy.
Tovární přímé: kulové ventily API 602 a sanitární membránové ventily.Získejte cenovou nabídku.
Základní mechanické a provozní vlastnosti
| Parametr | Kulový ventil | Membránový ventil |
| Typ pohybu | Lineární(Představce posouvá disk vertikálně) | Lineární(Kmen stlačuje pružnou membránu) |
| Návrh dráhy toku | S-tvarovaný / klikatý(vnitřní obraty) | Typ jezu-(Most) popřPřímo-průchozí |
| Těsnící mechanismus | Kotouč proti kovovému/měkkému sedlu | Pružná membrána proti jezu nebo tělesu |
| Izolace stonku | Není izolovaný(Kmenové kontakty médií) | Plně izolovaný(Kmen se nikdy nedotýká média) |
| Průtokový odpor | Velmi vysoká(výrazný pokles tlaku) | Nízká až střední(nižší pokles tlaku) |
| Schopnost škrcení | Lepší(Vysoká přesnost) | Dobrý (omezeno materiálem membrány) |
| Směr toku | Jednosměrný(Nízká-k-vysoká) | Obousměrný(Ve většině provedení) |
Technické specifikace a omezení
| Parametr | Kulový ventil | Membránový ventil |
| Tlaková třída | Velmi vysoká(až do třídy 2500) | Nízký(Obvykle menší nebo rovno třídě 150 / 16 barů) |
| Teplota | Extrémně vysoká(Kovová-na{1}}kovová sedadla) | Omezený(Pomocí pryžové/plastové membrány) |
| Těsnost těsnění | Vysoká (těsná-pro bublinky s měkkými sedadly) | Hermetický(nulový únik do atmosféry) |
| Rozsah velikostí | DN15 – DN400 (obvykle) | DN15 – DN300 (obvykle) |
| Životnost | Dlouhé (kovové části) | Střední (Membrána je opotřebitelná část) |
| Riziko kavitace | Vysoko ve výši ΔPΔP |
Nižší riziko |
Vhodnost médií a služeb
| Parametr | Kulový ventil | Membránový ventil |
| Pára / Vysoká teplota | Vynikající(Přívod kotle, parní potrubí) | Chudý(Vysoká teplota ničí membránu) |
| Korozivní chemikálie | Střední (vyžaduje drahé slitiny) | Vynikající(Tělo/Membrána může být vystlaná) |
| Kaly / pevné látky | Chudý(Pass těles v S-cestě) | Vynikající(Přímý-typ) |
| Sanitární / Bio-Pharm | Špatný (mrtvé prostory zachycují bakterie) | Lepší(Aseptický, snadno se čistí/CIP) |
| Nebezpečné kapaliny | Nebezpečí úniku vřetene | Trezor(Izolovaný dřík zabraňuje úniku) |

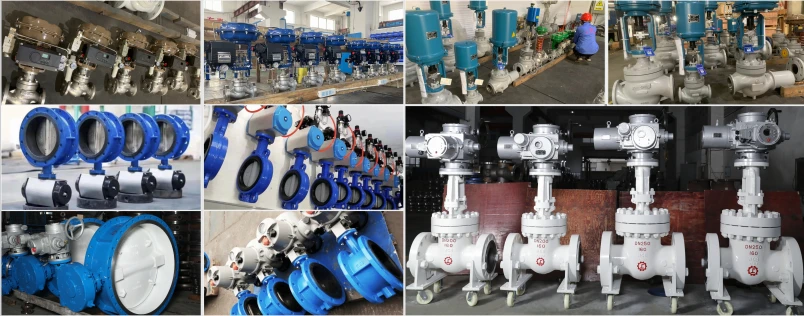

Továrna na kulový ventil a membránový ventil GNEE
FAQ
Jaké jsou nevýhody membránového ventilu?
- Membránové ventily nejsou vhodné pro použití tam, kde je teplota nižší než -60 nebo vyšší než 450 stupňů Fahrenheita.
- Rovněž není vhodný pro použití v průtokovém systému, kde je průtokový tlak vyšší než 300 psi.
- Membránové ventily nejsou ideální pro použití ve více{0}}otáčkových provozech.
Jaká je životnost membránového ventilu?
Odpověď není jedna-velikost-se hodí-všem-životnost membránového ventilu závisí na jeho typu (průmyslový vs. sanitární), způsobu použití a způsobu údržby. Ale je tu dobrá zpráva: Při správné péči může kvalitní ventil vydržet5–15 let, někdy i déle.
