Kulové ventilyaKulové ventily typu V-se v mnoha ohledech liší, včetně provozu, výkonu regulace a použitelných pracovních podmínek: Kulové ventily se otevírají a zavírají zvednutím a spouštěním kotouče ventilu, což nabízí vysokou přesnost regulace, ale vysoký průtokový odpor; Kulové ventily typu V- ovládají stav zapnuto/vypnuto otáčením kuličky o 90 stupňů, mají vynikající regulační a smykové schopnosti, nízký průtokový odpor a rychlou odezvu, díky čemuž jsou vhodnější pro pracovní podmínky obsahující částice.
Ať už potřebujete přesné kulové ventily nebo vysoce{0}}účinné V-kulové ventily-Zašlete specifikace pro cenovou nabídku do 1 hodiny.
Srovnání funkcí a operací
| Porovnávací položka | Kulový ventil | V-Přístupový kulový regulační ventil |
| Typ pohybu | Lineární (pohyb představce nahoru a dolů) | Rotační (rotace koule 0-90 stupňů) |
| Primární funkce | Manuální/automatické škrcení, přesná modulace | Speciálně navržené ovládání, vypnout- |
| Kvalita modulace | Vynikající; stabilní dráha toku | Vynikající; přesný průtok prostřednictvím V-zářezu |
| Schopnost stříhání | Žádné (citlivé na vlákna nebo částice) | Vynikající(Střih mezi V-zářezem a sedlem) |
| Princip těsnění | Kotouč přitlačený vertikálně na sedadlo | Míč se otáčí a klouže po sedadle (samo{0}}stírání) |
Technické specifikace a výkon
| Parametr | Kulový ventil | V-Přístavný kulový ventil |
| Průtok (Cv/Kv) | Spodní(S-cesta ve tvaru S zvyšuje odpor) | Vysoký(Relativně rovná dráha toku) |
| Dosahovatelnost | Střední (obvykle 30:1 až 50:1) | Extrémně vysoká(Až 100:1 nebo více) |
| Pokles tlaku (ΔP) | Velký(Vysoká ztráta energie) | Malý (energeticky účinný) |
| Třída úniku | Až do ANSI třídy VI (těsnost-bublinek) | Typicky ANSI třída IV nebo VI (závisí na sedadle) |
| Max Shut-off ΔP | Omezeno tahem pohonu | Omezeno točivým momentem dříku (obvykle snadněji zavírání) |
| Charakteristika průtoku | Lineární, rovné procento | Stejné procento(Definováno tvarem portu V-) |
Srovnání médií a životního prostředí
| Položka | Kulový ventil | V-Přístavný kulový ventil |
| Použitelná média | Vyčistěte kapaliny, Pára, Plyny | Viskózní, buničina, vlákna, kaše, Kal |
| Kavitace a hluk | Náchylné ke kavitaci, ale lze je léčit trimem | Náchylný k hluku při vysokém ΔP, obtížnější instalace anti{0}}kavitačního obložení |
| Hmotnost & Velikost | Těžký a vysoký(Objemný lineární pohon) | Lehký a kompaktní(otočný design) |
| Údržba | Snadná výměna vnitřního obložení online | Kompaktní, ale náklady na výměnu koule jsou vyšší |
| Riziko úniku obalu | Lineární vratně se pohybující vřeteno rychleji opotřebovává těsnění | Rotační pohyb prodlužuje životnost balení |
Shrnutí technického srovnání (zjednodušené)
| Kategorie | Kulový ventil | V-Přístavný kulový ventil |
| Pohyb | Lineární (nahoru a dolů) | Rotační (0-90 stupňů) |
| Průtoková kapacita (Cv) | Spodní(S-cesta s vysokým odporem) | Vyšší(Téměř rovně-průchozí) |
| Dosahovatelnost | 30:1 až 50:1 | Až 100:1 |
| Schopnost stříhání | Žádné (citlivé na nečistoty) | Vynikající(Prořezává vlákna/kaše) |
| Typ média | Vyčistěte kapaliny, Pára, Plyny | Buničina, vlákna, viskózní, kaše |
| Hmotnost/velikost | Objemné a těžké | Kompaktní a lehký |

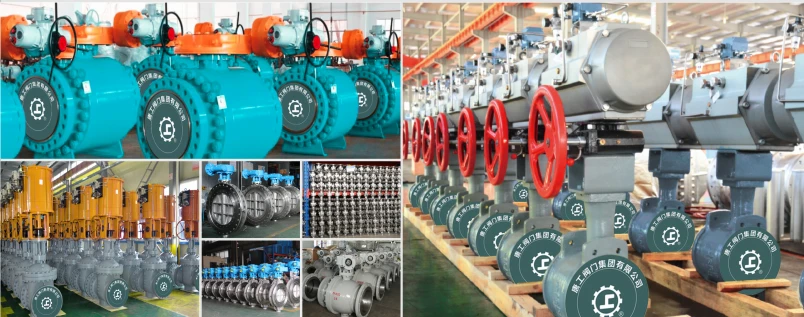

Továrna na ventily GNEE
FAQ
Co je kulový ventil V-portu?
AV-portový kulový ventilmá buď sedlo ve tvaru 'v' nebo kouli ve tvaru 'v'. To umožňuje otevírání a zavírání otvoru více kontrolovaným způsobem, s charakteristikou bližšího lineárního průtoku.
Jak funguje kulový ventil V?
Když se kulička otáčí v těle ventilu, V-zářez se zarovná s dráhou průtoku, což umožňuje přesné řízení průtoku. Konstrukce V-zářezu poskytuje lineární průtokovou charakteristiku, což znamená, že průtok je přímo úměrný úhlu natočení koule.
Kdy byste měli použít kulový ventil?
Primárně se používají kulové ventilyk řízení toku kapalin a plynů v průmyslových zařízeních, výrobě energie a systémech zásobování vodou. Kulové ventily jsou vhodné pro řízení průtoku a škrticí aplikace a lze je také použít k úplnému uzavření-průtoku.
