A membránový ventil-obložený fluoropolymeremje uzavírací/regulační ventil odolný proti korozi-{1}} s fluoroplastovým (jako je PTFE nebo FEP) obložením uvnitř těla ventilu (průtokový kanál a těsnící plocha) a vybavený fluoropolymerovou membránou. Průtokový kanál se otevírá nebo zavírá zvednutím nebo spouštěním nebo stlačením membrány.
Fluoropolymerové obložení a fluoropolymerová membrána společně izolují médium od substrátu tělesa ventilu (většinou z litiny nebo uhlíkové oceli), čímž zabraňují korozi. Může se pochlubit výhodami, jako je „silná odolnost proti korozi“, „těsnění bez mrtvého{1}}úhlu“ a „nulová kontaminace médií“, což odpovídá normám GB/T 12239 a HG/T 4084. Je široce používán v chemickém, metalurgickém a farmaceutickém průmyslu pro dopravu korozivních médií, jako jsou silné kyseliny, zásady a organická rozpouštědla.
GNEE Group je přední výrobce průmyslových ventilů, který poskytuje ventilová řešení a služby přizpůsobení zákazníkům po celém světě.Certifikáty shody ventilů – ke stažení zde!
Membránový ventil s fluorem-Technické parametry
Rozsah velikostí: DN15–DN300
Rozsah tlaku: PN6–PN16
Koncové připojení: Přírubové, Závitové nebo Socket Weld
Materiál: Tělo z tvárné litiny nebo uhlíkové oceli s PTFE/FEP podšívkou
Těsnění: Membrána EPDM nebo PTFE položená fluorem{0}}
Konstrukce ventilů: Přímý-průchozí nebo Weir{1}}Typ těla
Tváří v tvář: ISO 5752 / DIN EN 558
Koncové připojení: ASME B16.5, EN 1092-1
Testování a kontrola: API 598, ISO 5208
Vhodné médium: kyselé, alkalické, žíravé a kapaliny s vysokou{0}}čistotou
Struktura a princip membránového ventilu s fluorem-
Izolace membrány
Měkká membrána vyrobená z pryže nebo fluoroplastů (jako je PTFE, FEP) zcela izoluje vnitřní dutinu tělesa ventilu od hnacích součástí (jako je dřík ventilu a kotouč ventilu). Hnací komponenty pohybují vřetenem ventilu stlačeným vzduchem, elektřinou nebo ručním ovládáním, což způsobuje, že membrána stoupá, klesá nebo stlačuje, čímž se otevírá nebo uzavírá dráha průtoku a zabraňuje se kontaktu mezi médiem a kovovými částmi.
Fluorová ochrana obložení
Vnitřní stěna a průtoková cesta tělesa ventilu jsou vyloženy fluoroplasty (jako je PTFE, PFA), které tvoří bariéru -odolnou proti korozi. Fluoroplastová výstelková vrstva má stejnoměrnou tloušťku (2-5 mm) a je pevně spojena se substrátem, odolává erozi vysoce korozivních médií, jako je kyselina chlorovodíková, kyselina sírová a kyselina dusičná.
Kusovník hlavního náhradního dílu membránového ventilu s fluorem{0}}
| Žádný. | Název dílu | šedá litina (Z) | uhlíková ocel (C) | Nerezová ocel (P) | Nerezová ocel (R) | Nízkouhlíková nerezová ocel (Pₗ) | Nízkouhlíková nerezová ocel (Rₗ) |
|---|---|---|---|---|---|---|---|
| 1 | Tělo, kryt, disk | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Představec disku | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | Podšívková vrstva | FEP (F46) / PFA (rozpustný PTFE) / PCTFE (F3) / PO (polyolefin) | |||||
| 4 | Membrána | FEP (F46) / CR (neopren) / PFA (rozpustný PTFE) / FPDM (EPDM) | |||||
| 5 | Vřetenový ořech | ZCuAl10Fe3 | |||||
| 6 | Šroub | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 7 | Matice | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 8 | Ruční kolo | HT200 | HT200 | WCC | WCC | WCC | WCC |
Rozměry a hmotnost hlavního připojení membránového ventilu s fluorem-
Standardní hodnota (PN0,6MPa/PN1,0MPa)
| DN (mm) | NPS (palce) | L | D | D1 | D2 | f | b | Z–Φd | D0 | H1 | H2 | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4–Φ14 | 120 | 105 | 110 | 3.5 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4–Φ14 | 120 | 105 | 125 | 4 |
| 25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4–Φ14 | 120 | 120 | 135 | 5 |
| 32 | 1-1/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4–Φ18 | 140 | 125 | 150 | 8 |
| 40 | 1-1/2 | 180 | 145 | 110 | 85 | 3 | 20 | 4–Φ18 | 140 | 140 | 180 | 12 |
| 50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4–Φ18 | 140 | 155 | 195 | 14 |
| 65 | 2-1/2 | 250 | 180 | 145 | 120 | 3 | 22 | 4/8–Φ18 | 200 | 200 | 255 | 29 |
| 80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8–Φ18 | 200 | 200 | 255 | 29 |
| 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8–Φ18 | 280 | 270 | 325 | 46 |
| 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8–Φ23 | 300 | 340 | 410 | 75 |
| 150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8–Φ23 | 400 | 400 | 560 | 105 |
| 200 | 8 | 570 | 335 | 295 | 265 | 3 | 28 | 8–Φ23 | 400 | 480 | 600 | 170 |
| 250 | 10 | 680 | 390 | 350 | 320 | 3 | 30 | 12–Φ23 | 480 | 565 | 800 | 240 |
| 300 | 12 | 790 | 440 | 400 | 368 | 4 | 32 | 12–Φ25 | 500 | 585 | 680 | 320 |

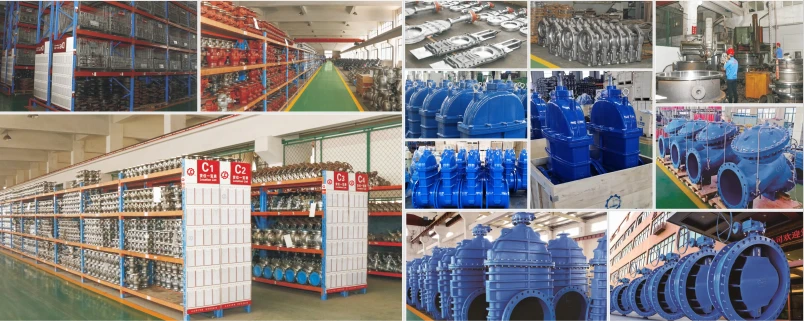

Továrna na membránové ventily- s fluorem
