Thepřírubový fluoropolymer-vyložený motýlkový ventilpoužívá fluoropolymerem-potaženou klapku s kulovým těsnicím povrchem a těsněním ze silikonové pryže na základně sedla ventilu k regulaci těsnícího výkonu ventilu. Tento ventil se snadno ovládá, poskytuje těsné těsnění a prodlužuje jeho životnost. Lze jej použít pro rychlé vypnutí-nebo regulaci průtoku. Je vhodný pro aplikace vyžadující spolehlivé těsnění a dobré regulační vlastnosti.
Těleso ventilu je děleného typu; těsnění na konci hřídele ventilu je řízeno fluoropolymerovou pryží na rotační základní ploše mezi klapkou a sedlem ventilu, což má za následek kompaktní strukturu, krásný vzhled, rozumný výrobní proces a spolehlivý výkon. Zajišťuje, že hřídel ventilu nepřijde do kontaktu s tekutým médiem uvnitř dutiny, takže výměna hřídele ventilu je velmi pohodlná; ventil lze vyměnit bez demontáže potrubí.
Produkt je široce použitelný pro přepravu kapalin a plynů (včetně páry) v různých typech průmyslových potrubí, zejména v aplikacích s vysoce korozivními médii, jako je kyselina sírová, kyselina fluorovodíková, fosfor, kyseliny, kyselina sírová, silné alkálie a aqua regia.
GNEE Group, jako přední výrobce a dodavatel ventilů v Číně, poskytuje ventily, které splňují národní normy, jako jsou ANSI a API.Ventily s certifikací ISO- – získejte vzorky okamžitě!
Škrtící klapka s přírubou PTFE-Technické parametry
Rozsah velikostí: DN40–DN1200
Rozsah tlaku: PN6–PN25
Koncové připojení: příruba / plátek / oko
Materiál: Tělo z tvárné litiny / uhlíkové oceli s PTFE podšívkou
Těsnění: PTFE/FEP
Konstrukce ventilů: Fluorový-středový nebo excentrický motýlový ventil
Tváří v tvář: ISO 5752 / API 609
Koncové připojení: ASME B16.5, EN 1092-1
Testování a kontrola: API 598, ISO 5208
Vhodné médium: Silné kyseliny, zásady a korozivní média
Vlastnosti škrticí klapky s přírubou PTFE-
- Vysoká odolnost proti korozi: Fluoroplastová výstelka vydrží silná korozivní média, jako je koncentrovaná kyselina sírová, kyselina chlorovodíková a hydroxid sodný, a je vhodná pro dopravu různých chemických roztoků.
- Vynikající těsnící výkon: Čtyřúrovňová těsnící struktura zajišťuje nulový únik a úroveň úniku splňuje normu ANSI B16.104 třídy VI.
- Flexibilní a pohodlné ovládání: Pohonná jednotka má vysokou rychlost odezvy a podporuje dálkové ovládání a automatizovaný provoz. Kotouč se může zastavit v jakékoli poloze, což umožňuje regulaci průtoku.
- Vysoce přizpůsobitelné různým požadavkům na instalaci: Konstrukce rozšířené příruby může vyhovět potřebám instalace s různými roztečemi potrubí, takže je vhodná pro složité pracovní podmínky.
- Nízké náklady na údržbu: Těsnění jsou vyměnitelná, mají dlouhou životnost a mají nízké dlouhodobé-provozní náklady.
Tabulka konfigurace materiálu pro komponenty klapkového ventilu
| sériové číslo | Název dílu | Šedá litina | Uhlíková ocel | Nerez | Nerezová ocel s nízkým obsahem uhlíku | ||
|---|---|---|---|---|---|---|---|
| Z | C | P | R | PL | RL | ||
| 1 | Horní a spodní část těla | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | Motýlí talíře | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr18Ni14Mo2 |
| 3 | Vrstva podšívky / Sedák | PTFE (F4), PCTFE (F3), FEP (F46), PFA (tavba -zpracovatelná F4), PO (polyolefin) | |||||
| 4 | Disk / ucpávka | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | Podpora | WCB (uhlíková ocel) | CF8 (nerezová ocel) | ||||
| 6 | Plnivo | PTFE (F4) | |||||
| 7 | Šroub | 35CrMo | 35CrMo | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 8 | Matice | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |

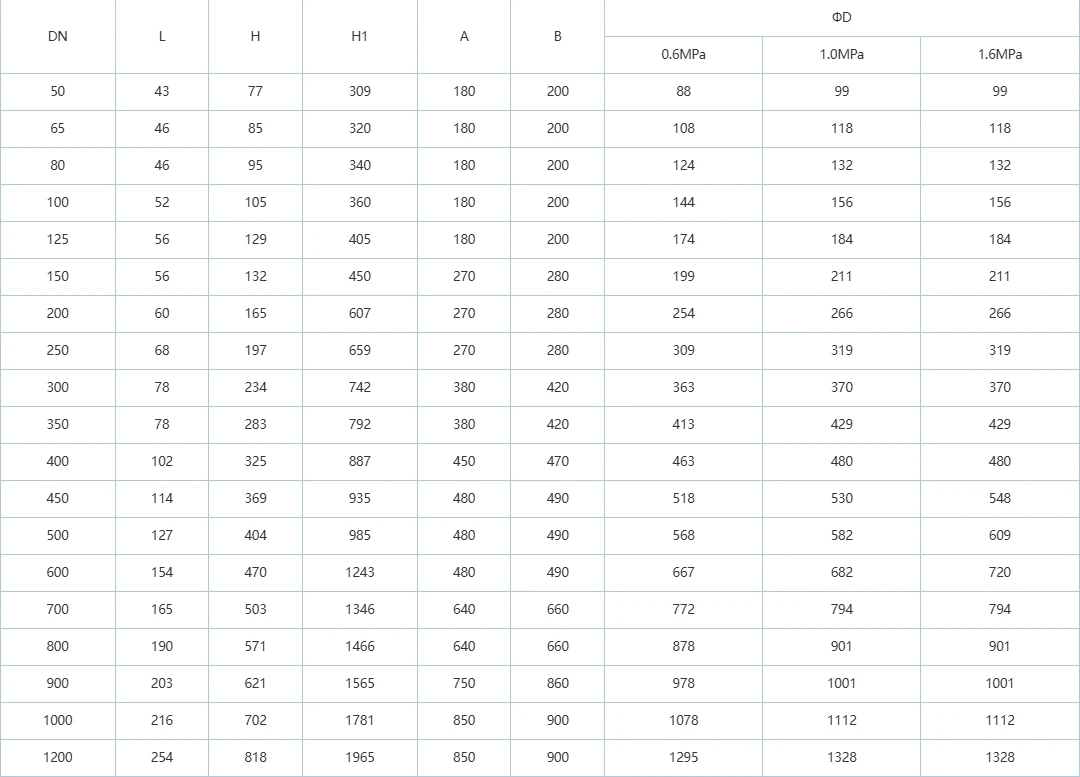

Škrtící klapka s přírubou PTFE-Vnější rozměry připojení
Přírubový PTFE-škrticí ventil Použití:
- Chemický průmysl: Používá se pro dopravu koncentrované kyseliny sírové, kyseliny chlorovodíkové, hydroxidu sodného a dalších chemických roztoků, které nahrazují ventily z nerezové oceli pro snížení nákladů.
- Farmaceutický a potravinářský průmysl: Splňuje standardy FDA pro dopravu ultračisté vody a chemických roztoků, zabraňující kontaminaci kovovými ionty.
- Environmentální inženýrství: Používá se při čištění odpadních vod pro potrubí pro neutralizaci kyselin-báz, odolné vůči drastickým změnám pH.
- Ropný průmysl: Používá se v jednotkách katalytického krakování ropných rafinérií pro kyselé plynovody, odolné vůči korozi sirovodíkem.
