Základní rozdíl mezivertikální ahorizontální zpětné ventily (NRV)spočívá v jejich směru instalace, konstrukčním řešení a použitelném uspořádání potrubí; nejsou zaměnitelné.
Pokud jde o směr instalace,vertikální zpětné ventily (NRV)musí být instalován na svislých potrubích. Médium typicky proudí zdola nahoru a spoléhá se na tlak média, který otevře kotouč ventilu. Když se průtok zastaví, kotouč ventilu spadne zpět do těsnění vlivem gravitace nebo síly pružiny, čímž se zabrání zpětnému toku.
Horizontální zpětné ventily(tj. zpětné ventily horizontálního zdvihu) jsou speciálně navrženy pro horizontální potrubí. Kotouč ventilu stoupá a klesá podél vertikální středové osy, otevírá se tahem média a zavírá se svou vlastní hmotností po zastavení průtoku. Nesprávná instalace, jako je použití vodorovného ventilu ve svislém potrubí, může způsobit, že kotouč ventilu nebude správně znovu usazen, což má za následek ztrátu jeho kontrolní funkce.
Pokud jde o strukturu a výkon,vertikální zpětné ventily (NRV)většinou používají řízenou zvedací konstrukci a některé modely jsou vybaveny pružinovým-zavíráním, které umožňuje rychlé utěsnění a snižuje rázy vodních rázů. Jsou vhodné pro vysokotlaké-systémy nebo systémy s vysokými požadavky na těsnění.
Horizontální zpětné ventily (NRV)mají podobnou strukturu jako šoupátka, s určitým ohybem v průtokovém kanálu, což má za následek větší odpor vůči tekutině, ale lepší těsnicí výkon. Často se používají v potrubí s malým-průměrem (DN menší nebo rovno 50). Při výběru zpětného ventilu je nutné přesně sladit trasu potrubí a provozní podmínky, aby nedošlo k úniku nebo poškození zařízení způsobené nesprávnou instalací.
Získávat ne-zpětné ventily?Získejte tovární{0}}přímé nabídky pro vertikální a horizontální modely ještě dnes.
Srovnávací tabulka: vertikální a horizontální nevratné-ventily (NRV)
| Dimenze | Vertikální NRV | Horizontální NRV |
| Doporučené typy ventilů | Pružinový-zdvih, koule, tichý/žádný{1}}buch nebo axiální proudění. | Swing, Standard Lift, Wafer/Butterfly nebo Tilting Disc. |
| Vliv gravitace | Gravitace pomáhá kotouči při návratu do sedla (když proudění směřuje nahoru). | Gravitace pomáhá kotouči klesat vertikálně, aby se dostal do kontaktu se sedadlem. |
| Limity směru toku | Musí být zdola-k{1}}nahoře (nahoru). Zřídka se používá pro tok směrem dolů (vyžaduje těžké-vlastní pružiny). | Horizontální obousměrný-(funkční pro tok v obou směrech v horizontální rovině). |
| Praskající tlak | Vyšší. Musí překonat hmotnost disku plus napětí pružiny (je-li k dispozici). | Spodní. Stačí překonat minimální tření nebo mírný gravitační odpor. |
| Vodní kladivo / regulace hluku | Vynikající. Obvykle jarní-pomoc; kategorizováno jako „Silent“, účinně bránící vodním rázům. | Průměrný. Swing typy jsou náchylné k hlasitému "bouchnutí", když se čerpadlo zastaví a průtok se obrátí. |
| Výkon těsnění | Vysoký. Osa disku je zarovnána s gravitační linií, což zajišťuje vynikající centrování a kontakt. | Střední. Dlouhodobé-používání může způsobit opotřebení čepu závěsu, což vede k excentricitě disku nebo k netěsnosti. |
| Průtokový odpor (pokles tlaku) | Větší. Dráha toku je často klikatá (podobně jako kulový ventil), což vede ke ztrátě energie. | Malý. Speciálně pro typy Swing; dráha toku je téměř přímá-, což šetří energii. |
| Prostorové požadavky | Úspora místa-. Ideální pro-výškové čerpací stanice nebo kompaktní vertikální potrubní šachty. | Větší stopa. Vyžaduje přímé horizontální vedení potrubí; tělo ventilu je často širší. |
| Obtížnost údržby | Vyšší. Může vyžadovat odstranění svislých částí potrubí nebo přístup shora. | Spodní. Obvykle je vybaven šroubovanou kapotou pro snadný přístup k vnitřním částem shora. |
| Typické aplikace | Zásobování vodou ve výškách{0}}, čerpadla do hlubokých studní, vertikální stoupací systémy. | Průmyslové technologické linky, horizontální odpadní vody, velké vývody čerpacích stanic. |

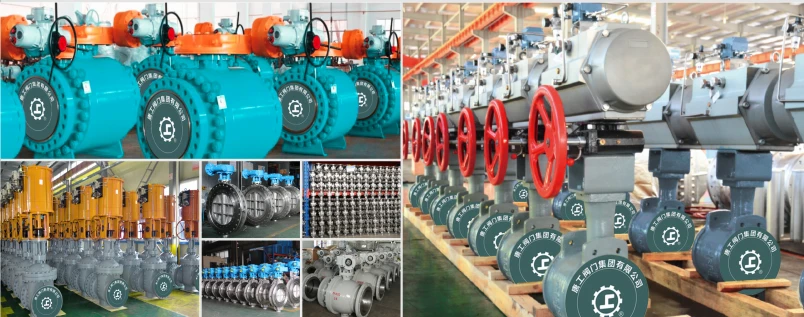

Továrna GNEE NRV
Jste zmateni z orientace?Získejte bezplatnou technickou konzultaci a cenovou nabídku pro váš systém NRV.
FAQ
Jsou zpětné -ventily vertikální nebo horizontální?
ZatímcoNRV lze instalovat do vertikálních nebo horizontálních potrubí, je horizontální NRV navrženo speciálně pro optimální fungování v horizontálních potrubních systémech.
Jaké jsou nevýhody zpětného{{0} ventilu?
Kromě toho je lze přizpůsobit v závislosti na požadovaném průtoku systému a jmenovitém tlaku. Přes své výhody mají zpětné-ventily také určité nevýhody. Například,mohou se lepit pouze tehdy, jsou-li pravidelně udržovány nebo jsou-li adekvátně dimenzovány pro danou aplikaci.
Jaký je jiný název pro ventil NRV?
zpětný ventil
A zpětný ventil, zpětný -ventil, zpětný ventil, retenční ventil, patní ventil nebo jednocestný-ventilje ventil, který normálně umožňuje tekutině (kapalině nebo plynu) proudit skrz něj pouze jedním směrem.
