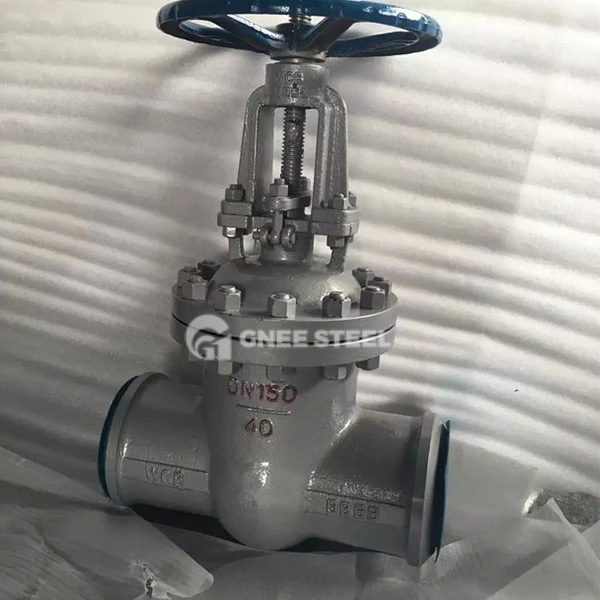

Popis ventilu svařované brány
Welded gate valve is a shut-off valve that is directly connected to the pipeline using a welded interface. The gate plate is lifted and lowered perpendicular to the fluid direction to achieve medium opening and closing control. It is suitable for industrial pipeline systems with high temperature, high pressure or strict sealing requirements. Its core functions include:
Fikované těsnění: Branská deska a sedadlo ventilu tvoří těsné těsnění mechanickým tlakem nebo středním tlakem a rychlost úniku je stejně nízká jako standard API 598 třídy IV;
High-Efficience On-Off: Po úplném otevření je deska brány zcela oddělena od kanálu průtoku a koeficient odporu průtoku může být nízký jako 0 . 08, což snižuje spotřebu energie střední přepravy.
Funkce
Jednoduchá struktura: Konstrukce svařovaného brána je relativně jednoduchá a je snadné vyrábět a udržovat .
Dobré těsnění: Vzhledem k připojení svařování tvoří svařovaný bránový ventil a potrubí celkem, což zlepšuje výkon těsnění systému .
Malý pracovní zdvih: Svařovaný bránový ventil má krátký pracovní zdvih a krátkou dobu otevření a uzavření, která může rychle reagovat na provozní potřeby .
Nízké tření: Tření mezi těsnicími povrchy je malé, což pomáhá prodloužit životnost ventilu .
Vysoká teplota a odolnost proti vysokému tlaku: Některé typy svařovaných bránových ventilů (například Z60Y Vysoká teplota a vysokotlaké svařované brány) mohou odolávat teplotám až 600 stupňů a tlakům 100MPA a jsou vhodné pro kontrolu tekutin v extrémním prostředích .
Široká škála aplikace: Vally svařovaných brány se široce používají v průmyslových odvětvích, jako je ropa, chemická, elektrická energie, metalurgie, úpravy vody atd.
Specifikace ventilu svařovaného brány
| Parametry | Rozsah hodnot/charakteristiky |
|---|---|
| Nominální tlak | PN 10- PN420 (až do třídy 2500) |
| Použitelná teplota | -29 stupeň ~ 570 stupňů (speciální model p57170v) |
| Rozsah průměru | DN 50- DN1200 (Common DN 100- DN600) |
| Použitelné média | Petroleum, vysokoteplotní pára, korozivní chemické tekutiny atd. . |

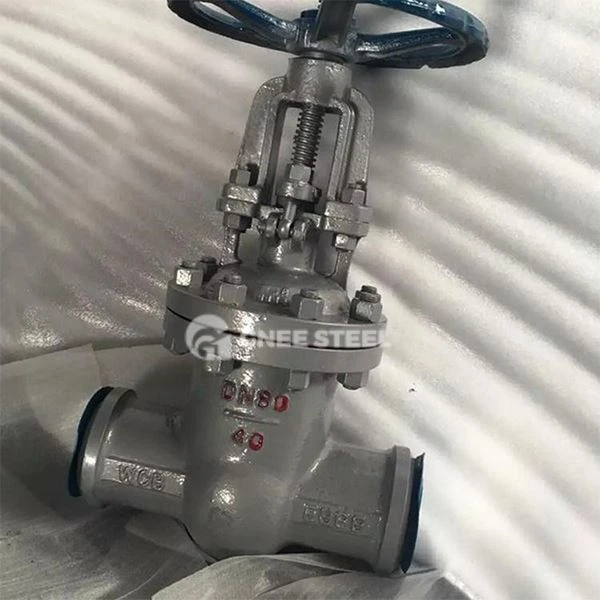

Svařovaný bránový ventil
Výhody bránových ventilů s jinými formami připojení
| Srovnávací rozměry | Svařovaný bránový ventil | Přírubový bránový ventil |
|---|---|---|
| Spolehlivost těsnění | Svařování eliminuje únikové body příruby a snižuje riziko úniku o 90% | Spoléhá na těsnění těsnění příruby, citlivé na tepelnou deformaci |
| Tlakový odolnost | Podporuje až ultra vysoký tlak PN420 | Obvykle omezeno na PN100 nebo nižší |
| Náklady na údržbu | Není nutné utahovat šroub, účinnost instalace se zvýšila o 50% | Šrouby musí být pravidelně utahovány a těsnění je vyměněno |
Svařované brány se staly zařízením pro řízení základního potrubí v polích petrochemikálií, elektrické energie a speciálních odvětví kvůli jejich vysoké strukturální síle a vynikajícímu výkonu těsnění .
