Přírubová šoupátka API 602 jsou šoupátka s přírubovým připojením, které jsou nejběžnějším typem připojení. Přírubová šoupátka jsou stabilní a spolehlivá při použití v potrubí, takže jsou ideální pro vysokotlaké aplikace. Otevírací a uzavírací mechanismus přírubového šoupátka se skládá z šoupátka, které se pohybuje kolmo ke směru tekutiny. Šoupátka lze pouze plně otevřít nebo zcela zavřít a nejsou vhodná pro regulaci nebo škrcení. Vrata mají dva těsnicí povrchy, které obvykle tvoří klínový tvar, přičemž úhel klínu se mění podle specifikací ventilu, obvykle kolem 50 stupňů. Tento design je vhodný pro média s mírnými teplotami až do 252 stupňů Fahrenheita.
Specifikace kovaného šoupátka API 602
| Design Standard | API 602. ASME B 16.34 |
| Tabulka tlak/teplota | ASME B16.34 |
| Dimenze tváří v tvář | Standard VIHUNG |
| Testovací standard | API 598 |
| Podrobnosti příruby | ASME B16,5 DO 4",DIN / BS JE JIS |
| Podrobnosti o konci svaru na tupo | ASME B16.25 |
| Podrobnosti o svarovém konci hrdla | ASME B16.11 |
| Podrobnosti o šroubovaném konci | ASME B1.20.1 |
| Rozsah velikostí | 1/2" - 4" (DN15 - DN100) |
| Třída ASME | Třída 150 až 4500 |
| Materiály | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Trims | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied nebo Hardfaced |
| Končí | Konce příruby, přivařovací konec, přivařovací konec, šroubový konec |
| Úkon | Manuál |

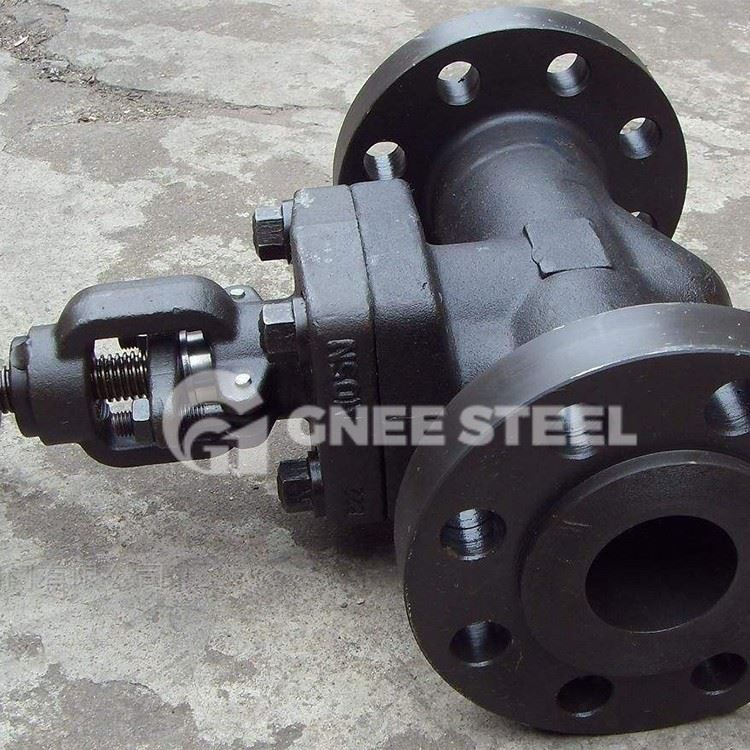

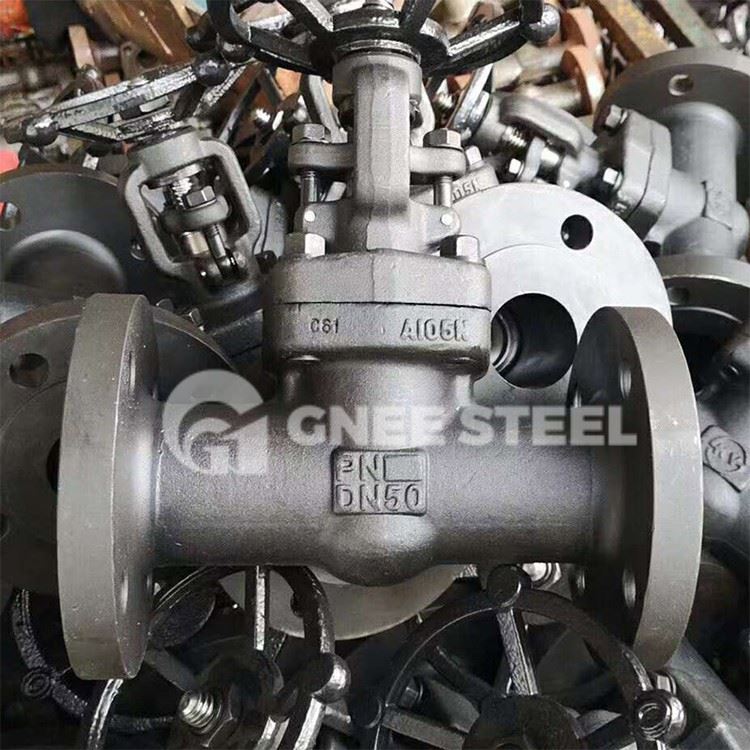

Ventil z kované oceli API 602
Rozdíl mezi šoupátkem z kované oceli a šoupátkem z lité oceli:
Kvalita kovaných ocelových šoupátek je lepší než u šoupátek z lité oceli. Dokážou odolat velkým rázovým silám a jejich mechanické vlastnosti, jako je plasticita a houževnatost, jsou také vyšší ve srovnání s díly z lité oceli. Jejich jmenovitý průměr je však relativně malý, obecně pod DN50.
Šoupátka z lité oceli mají relativně nižší jmenovité tlaky, běžně se používají s nominálními tlaky jako PN16, PN25, PN40 a 150LB-900LB. Kovaná ocelová šoupátka mají vyšší tlak: PN100, PN160, PN320, 1500LB-3500LB atd.
Ocel litá se používá hlavně pro výrobu dílů složitých tvarů, které se obtížně kovají nebo vyžadují vysokou pevnost a plasticitu. Odlévání zahrnuje tekuté formování, zatímco kování je proces plastické deformace. Kované součásti těží ze zlepšené vnitřní struktury, lepších mechanických vlastností a jednotné struktury zrna. Kritické součásti často vyžadují kování kvůli těmto výhodám, protože odlévání může vést k segregaci tkáně a strukturálním defektům. Odlévání však zůstává výhodné pro formování složitých tvarů, kde je kování nepraktické nebo cenově nedostupné.
