Popis ventilu ventilu brány nože
Ventile nože je ventil, který si uvědomuje plné otevřené/zavřít ovládání lineárním pohybem brány. Spodní část brány je navržena s výřezem zkosení ve tvaru nože, který může odříznout komplexní média, jako jsou vlákna a částice. Obecně se používá při těžbě, čištění odpadních vod, hygieně potravin a dalších oborech.
Materiálové a specifikace:
Vavální tělo a brána: litinová železa, uhlíková ocel, nerezová ocel (304/316L) nebo ocel slitiny, hladina odolnosti tlaku menší nebo rovná PN16 (1,6 MPA), použitelná teplota menší nebo rovná 180 stupňů ;
Rozsah velikosti: DN50 ~ DN600, Ultra-Short Délka struktury ušetří instalační prostor.
Klíčový strukturální návrh:
Brána ve tvaru nože: klín ve tvaru nebo paralelní těsnění může odříznout kaše, vlákno a další média, snížit riziko ucpávání;
Těsnění: tvrdé těsnění (tvrdá slitina), měkká těsnění (PTFE/guma) nebo struktura dvojitého těsnění, úroveň úniku až do třídy VI ANSI;

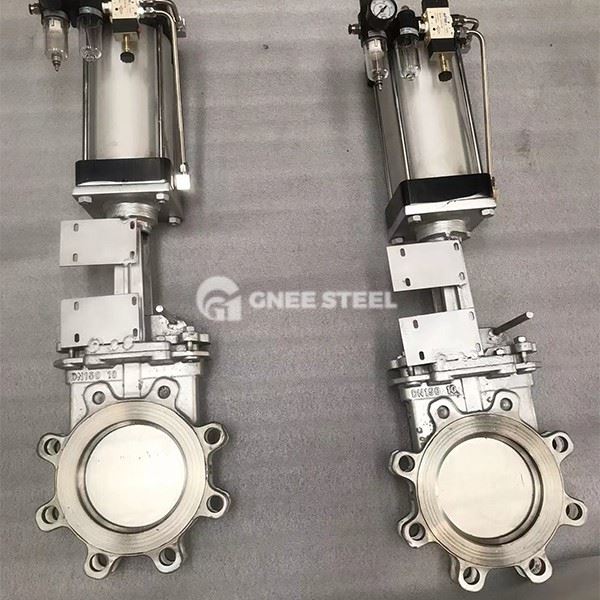

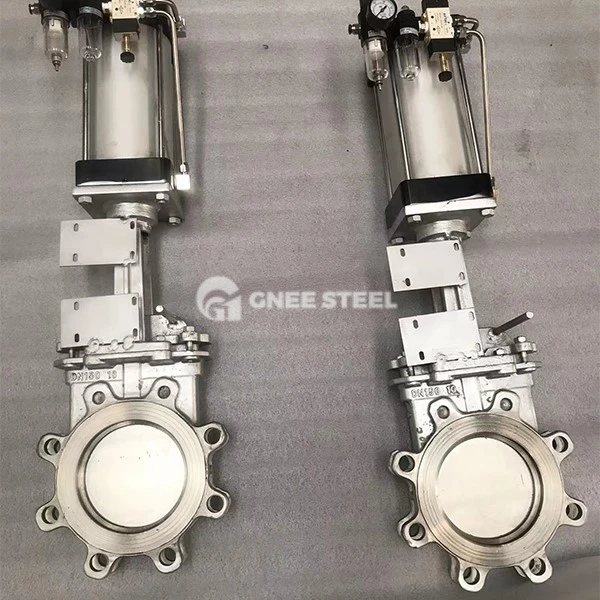

Režim jízdy: Manuál, pneumatická, elektrická nebo červová pohon, stoupající struktura stonků (zvedání stonku ventilu) a skrytá struktura stonku (rotace stonku ventilu) Volitelné.

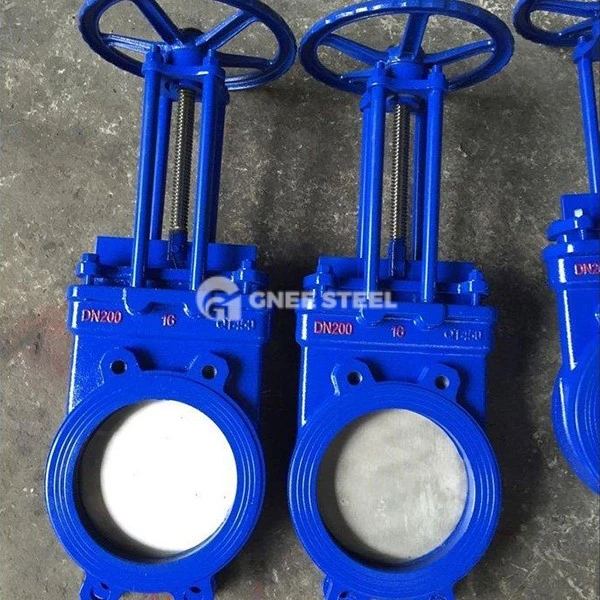

Specifikace ventilu brány nůž na oplatky
| standardní nebo ne standardní | norma |
| struktura | Oka oplatky |
| Pn | 10/16 /CL150 /CL 300 /CL600 |
| Dn | 6" |
| MOC | Manuální ruční kolo |
| MATERIÁL | WCB |
| Materiál disku | 201 |
| Materiál sedadla | Nbr |
| Střední | Sladká voda, odpadní vody, viz voda, vzduch, plyn, pára, jídlo, lékárna, lék, olej, kyselina, sůl atd. |
| Moq | 1ks |
| Přeprava | Autobus, železnice, oceán |
Aplikace
| Průmyslový | Aplikace | Specifikace a funkce |
|---|---|---|
| mines/elektrárny | Uhelná kaše, střih, řezání, odříznutí granulárního média (DN300 ~ DN600, PN10) | Struktura tvrdé těsnění, odolná proti opotřebení |
| Určení léčby | Ovládání potrubí obsahující vláknité kaly a chemické činidla (DN50 ~ DN400, měkké těsnění) | Anti-ucpávající brána nůž |
| Jídlo/léčivo | Sterilní tekutina nebo vysoce čisté střední izolace (nerezová ocel 316L, RA menší nebo rovná 0. 8 μm) | Sanitární připojení k rychlému připojení |

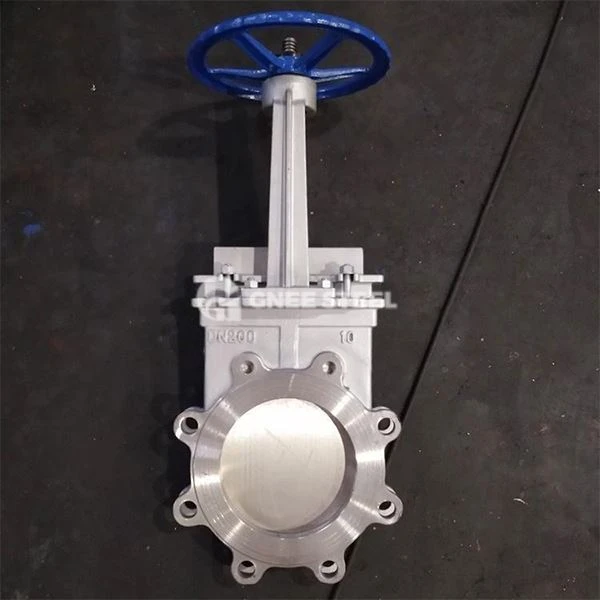

Ventile nože na vodního nůž
Body výběru a údržby
Doporučení výběru:
Charakteristiky médií: Pro tekutiny obsahující částice jsou upřednostňovány tvrdé těsnění a pro korozivní média jsou vybrána tělesa ventilu nerezová nebo fluorinu;
Úroveň tlaku: Pro podmínky rozdílu s vysokým tlakem (větší nebo rovna PN10) se doporučuje vybrat rostoucí strukturu stonků pro zvýšení stability těsnění.
Specifikace údržby: Zkontrolujte opotřebení těsnicího povrchu každé 3 měsíce (měkké těsnění je třeba vyměnit, pokud se nosí větší nebo rovnou 2 mm);
Manuální otevírání a uzavření 2 ~ 3krát pro dlouhodobé zneužívání, aby se bránilo brány přilepené ke sedadlu ventilu;
Pneumatické/elektrické jednotky vyžadují pravidelné mazání ozubených kol nebo komponent pro červy, aby se zabránilo zaseknutí.
