Popis ventilu brány páky
Gate ventil ovládaný pákou je mezní ventil, který používá mechanické přenosové zařízení páky k otevření a uzavření ventilu . Jeho brána je navržena jako struktura ve tvaru čepele, která je vhodná pro pracovní podmínky obsahující částice, vlákna nebo média s vysokou viscozitou ..
Ultra tenký návrh tělesa ventilu: Výška průtokového kanálu je pouze 1/5-1/3 brány ventilu stejného průměru, což významně snižuje odolnost proti průtoku a střední zbytky;
Princip pro úsporu prací páky: Páka zesiluje provozní točivý moment a manuální otevírací a uzavírací točivý moment je snížen o 40%-60%, což je vhodné pro drsné prostředí bez zdrojů energie;
Střední přizpůsobivost: Brána ve tvaru čepele může odříznout nečistoty, jako jsou vlákna a částice, aby se zabránilo obstrukci těsnění povrchu .
Struktura a technické parametry
Návrh základní komponenty
Materiál brány: Austenitická nerezová ocel (jako je 304/316L) nebo povrch stříkaný keramickým povlakem, životnost erozní odolnosti větší než nebo rovna 100, 000 otevírací a uzavírací doba;
Konfigurace párů těsnění:
Typ měkkého těsnění: Těsnění EPDM/PTFE je zabudováno do sedadla ventilu a úroveň těsnění dosáhne třídy VI ANSI; Tvrdý typ těsnění: sedadlo brány a ventilu jsou svařovány stellitovou slitinou, s tvrdostí HRC větší nebo rovna 45 a odolnost proti teplotě až 450 stupňů; Mechanismus přenosu páky: Páka z hliníkové slitiny s ložiskem z nerezové oceli, účinnost přenosu větší nebo rovná 95%.
Specifikace brány ventilu páky
| Parametry | Rozsah hodnot/charakteristiky |
|---|---|
| Nominální průměr | DN 50- DN1200 (Common DN 100- DN600) |
| Použitelný tlak | PN 6- PN16 (speciální design až PN25) |
| Použitelná teplota | -29 stupeň ~ 250 stupňů (v závislosti na výběru těsnicího materiálu) |
| Koeficient odporu toku | Méně nebo rovné 0,08 (design plného otvoru) |

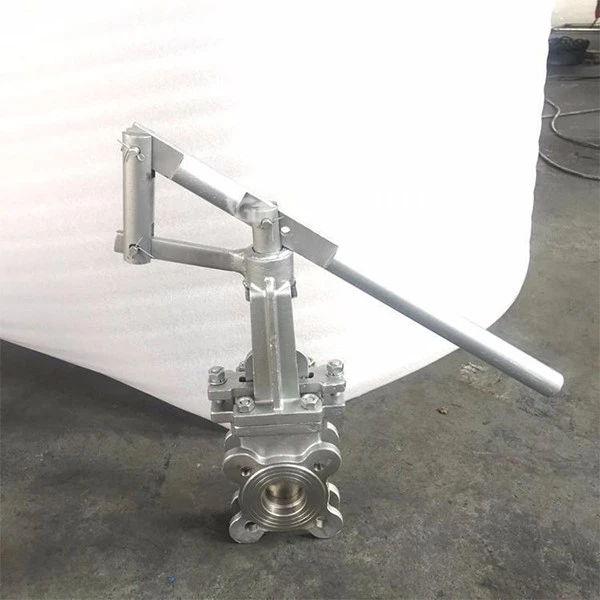

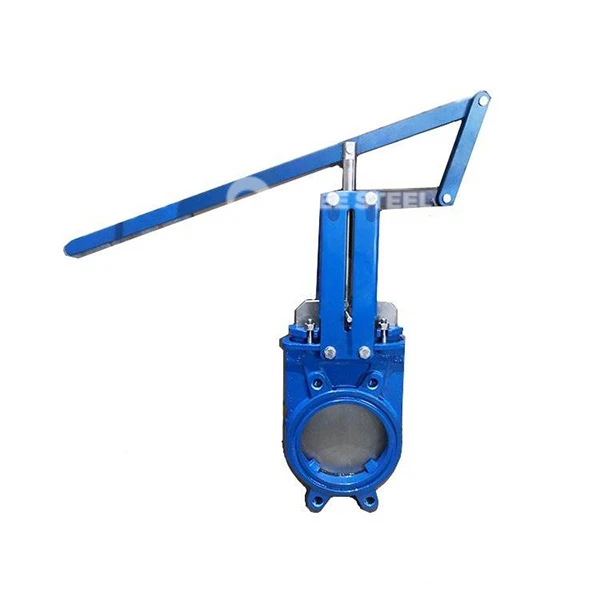

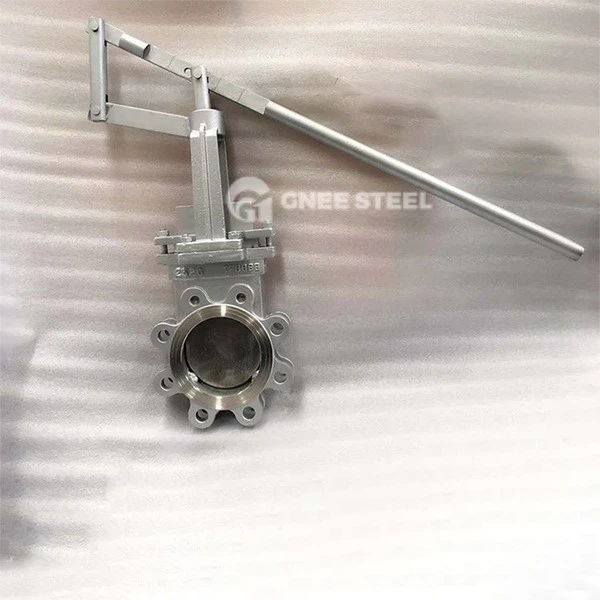

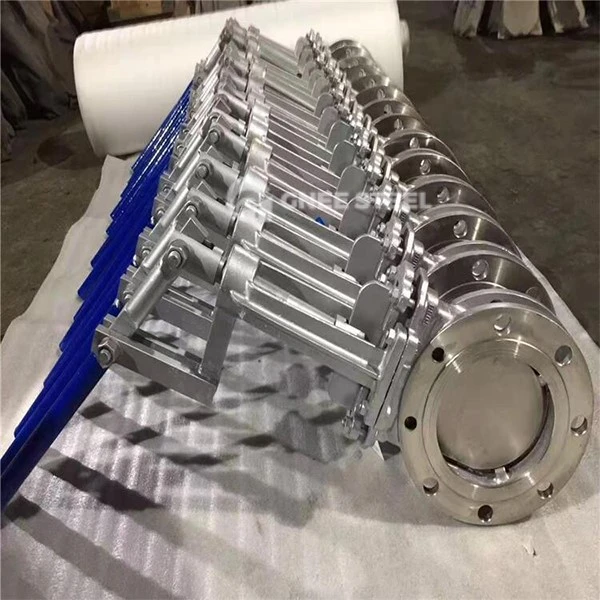

Páka provozovaná brána ventil
Aplikace
- Těžba Benefice: Zlatá ocasní kaše předává potrubí (koncentrace pevných částic menší nebo rovná 60%);
- Ošetření odpadních vod: Střední mezní hodnota systému odvodnění kalu (obsah vlákna větší nebo rovný 5%);
- Průmysl tvorby: Pulp Conveying potrubí (délka vlákna menší nebo rovná 30 mm) .
Klíčové ukazatele pro výběr
- Střední charakteristiky: Pokud je koncentrace částic> 20%, je preferován tvrdý těsnění + keramický povlak;
- Instalační prostor: Uzavřené prostory, jako jsou podzemní koridory potrubí, jsou vhodné pro skrytý typ páky (typ Z45);
- Frekvence operace: Pneumatický ovladač (rozhraní adaptivní páky) se doporučuje pro denní otevírání a uzavírání> 20krát .
