Vřeteno šoupátka se stoupajícím vřetenem je na víku nebo konzole a při otevírání a zavírání šoupátka se vřeteno zvedá a spouští otáčením matice vřetene. Tato struktura je příznivá pro mazání dříku ventilu a stupeň otevírání a zavírání je zřejmý, takže je široce používán. Obvykle jsou na zdvihacím dříku lichoběžníkové závity, přes matici v horní části ventilu a vodicí drážku na tělese ventilu se rotační pohyb mění na lineární pohyb, to znamená, že provozní moment se mění na provozní tah . Šoupátka s otevřeným dříkem se obvykle používají v případech, kdy je třeba často sledovat polohu dříku ventilu nebo je ovládat ručně, jako jsou některá potrubí s malým průtokem a nízkým tlakem.

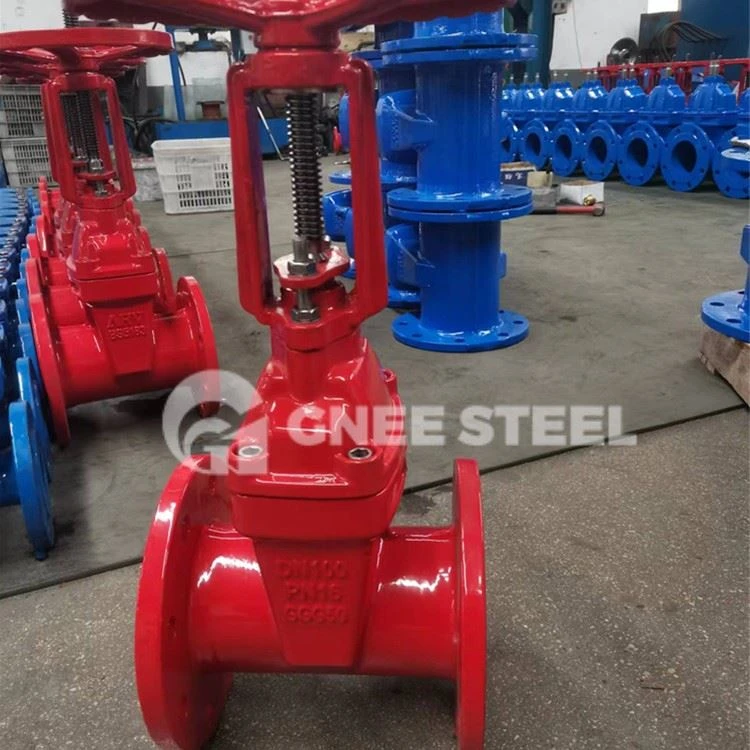

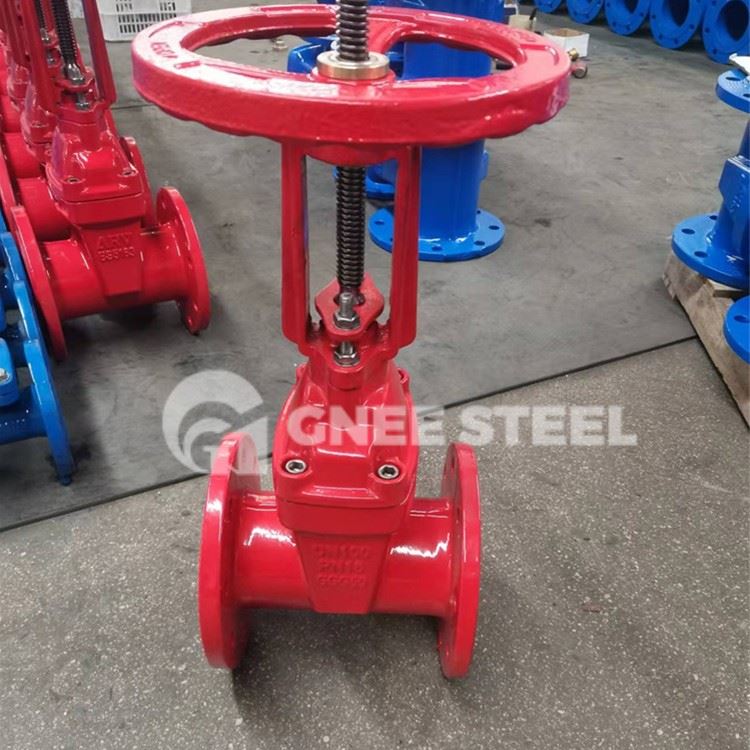

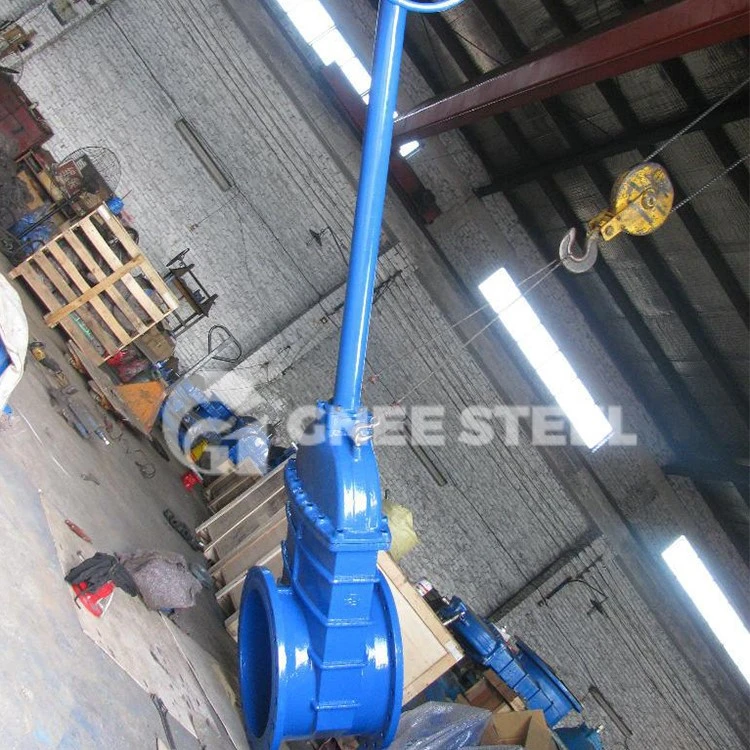

Specifikace API 600 z uhlíkové oceli se stoupajícím vřetenem
|
Velikost: |
2" až 60" |
|---|---|
|
Materiál těla: |
Litina nebo litina |
|
Sedadlo: |
Kovové nebo měkké sedátko |
|
Formulář pro připojení: |
Příruba |
|
Poloha závitu tyče ventilu: |
Venkovní šoupátko |
|
Aplikace: |
Průmyslové využití vody |
|
Materiál: |
Uhlíková ocel, nerezová ocel, legovaná ocel |
|
Povrch těsnění: |
Brána nože |
Rozměr (Mm) a hmotnostní třída 150
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmax |
D0 |
Hmot. (kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

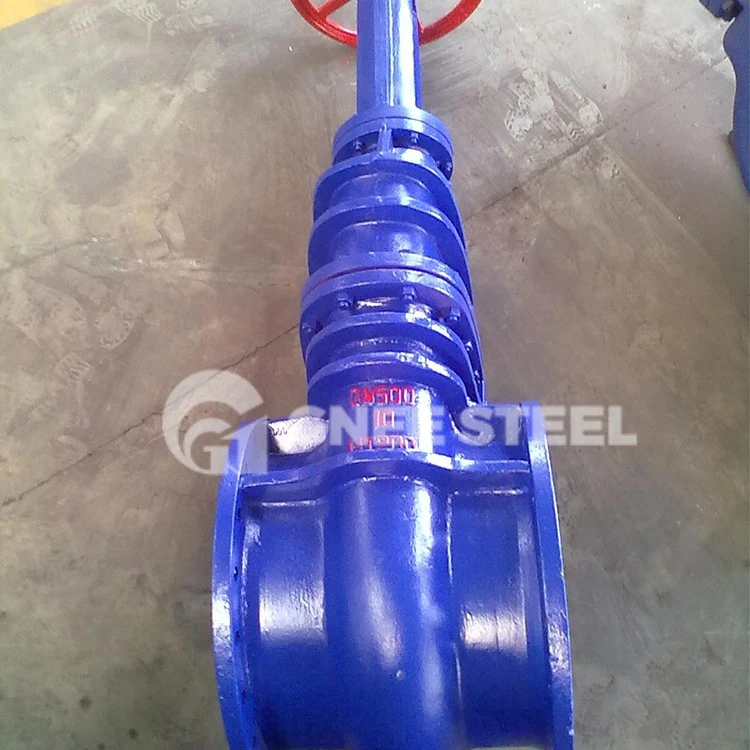

Stoupací dřík vřetena z uhlíkové oceli
