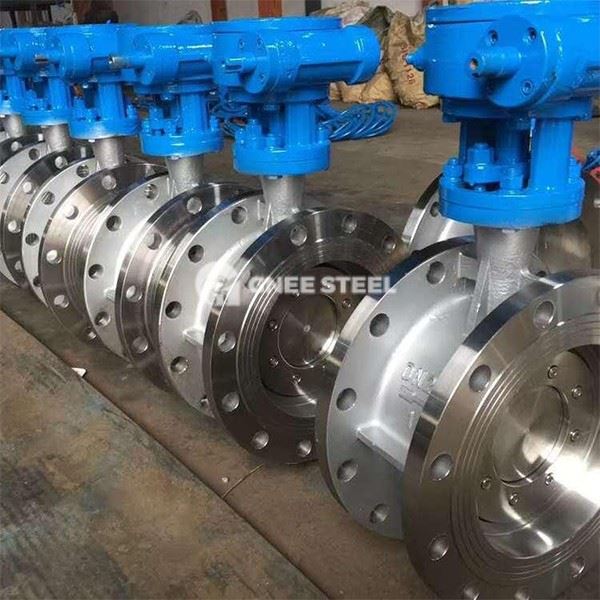

Ventily motýlů s trojnásobným offsetem
Popis
Trojitý excentrický ventil motýlů je typ motýlího ventilu, který dosahuje vysoce výkonného utěsnění prostřednictvím vícenásobných ofsetových návrhů osy stonku ventilu, osou otočení sedadla ventilu a osou kanálu ventilu. Jejím hlavním rysem je optimalizace povrchového tlaku v těsnění a odolnost proti opotřebení prostřednictvím trojité excentrické struktury, která je vhodná pro kontrolu média za vysokých teplot, vysokých tlaků a tvrdých pracovních podmínek.
Strukturální design
Tři excentrické pozice:
- „Nejprve excentricita: Osa stonku ventilu se odchyluje od středu desky motýlů, aby se snížilo tření otevírání a uzavření.
- Mezikundová excentricita: Osa stonku ventilu se odchyluje od středu kanálu ventilu, aby se snížilo opotřebení.
- Third Excentricity: Osa těsnicího povrchu sedadla ventilu a osa kanálu karoserie ventilu tvoří šikmý kužel angle asymetrický těsnicí kontakt.
Klíčové komponenty:
Butterfly destička: Struktura ve tvaru disku, vyrobená z nerezové oceli, karbidu nebo keramického materiálu, aby se zvýšila odolnost proti korozi.
Sedadlo Valu: Pevné těsnění kovového nebo měkkého a tvrdého kompozitního těsnění, což podporuje obousměrné nulové únik.
Mechanismus valujte mechanismus kmene a pohonu: Anti-léčba, vhodný pro manuální, pneumatický nebo elektrický provoz.
Princip těsnění a základní výhody
- Torzní těsnění: Spoléhání se na tlak kontaktního povrchu mezi sedadlem ventilu a motýlí destičkou k dosažení utěsnění než tradiční elastické deformace, což snižuje riziko selhání těsnění po dlouhodobém použití.
- Zero únik a odolnost proti tlaku: Hard těsnění kovu vydrží teploty až do 538 stupňů a hladin tlaku PN25 (asi 25 bar), vhodné pro extrémní pracovní podmínky.
- Otevření a zavírání točivého momentu: Excentrická struktura umožňuje desce motýlů se v okamžiku otevření odpojit od sedadla ventilu a při zavírání se postupně zpřísňuje, čímž se snižuje točivý moment o 30%-50%.
- „Život a zaměnitelností život: Přesné obráběcí nástroje (jako je například technologie umístění šikmého disku) zajišťuje, že chyba obrábění na povrchu kužele sedadla ventilu je menší nebo rovná 0 02 mm, což zlepšuje interurtibilitu těla ventilu a účinnost udržování na místě.
Specifikace trojitých offset motýlů
|
Dn |
DN40 ~ 400 mm (pro ostatní DN, prosím, uveďte při objednávce) |
|
Nominální tlak |
1. 0 ~ 4. 0 MPA (pro jiný tlakový standard, uveďte prosím při objednávce) |
|
Materiál těla |
WCB (C), SS304 (P), SS316 (R) |
|
Těsnicí materiál |
PTFE (f), kovové tvrdé těsnění (H) |
|
Mediální temperament. |
W2: -20 ~ 150 stupňů, W4: -29 ~ 425 stupňů |
|
Režim připojení |
Příruba, oplatka |
|
Pneumatický ovladač |
Série JLAT, série Jlaw, importovaná řada ovladačů |
|
Akce režim |
Dvojité herectví, jediné herectví normálně uzavřené, jednorázové jednání normálně otevřené |
|
Elektrický ovladač |
Série JLA, série JLB, série LMPORTED |
|
Režim řízení |
Typ standardního spínače, typ integrálního regulace, typ integrálního spínače, typ polní sběrnice |

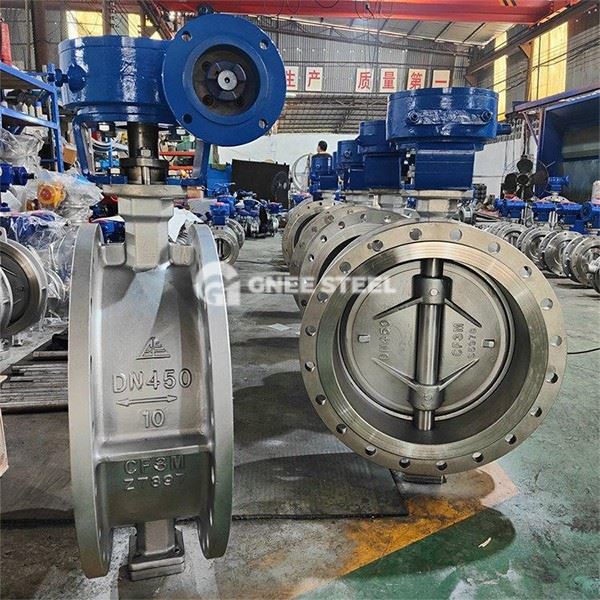

Ventily motýlů s trojnásobným offsetem
Aplikace
- Petrochemical: Odříznutí a regulaci vysokoteplotních ropných produktů a korozivních médií v rafinaci rostlin.
- Elektřina a metalurgie: Vysokoteplotní pára (menší nebo rovná 538 stupňům) a ventily systému chladicí vody.
- Ochrana komunálního a životního prostředí: Kontrola průtoku velkého průměru přívodu vody a plynovodů plynu.
