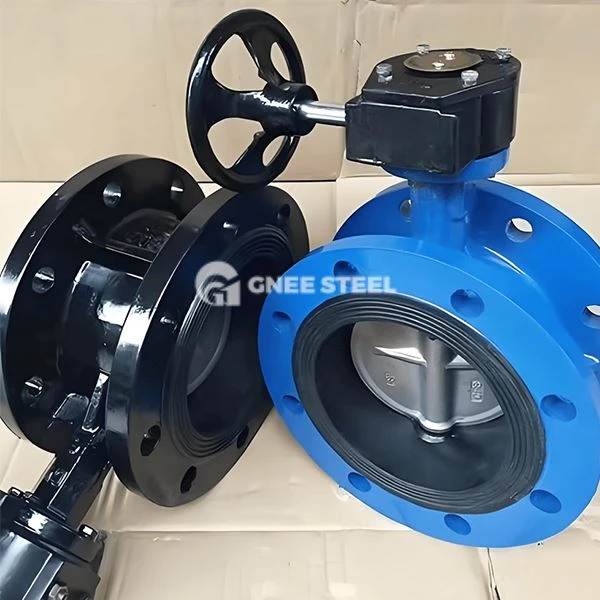

Popis ventilů motýlů s dvojitou offsetem
Dvojitý ofsetový motýl ventil je vysoce výkonný ventil motýlů, který optimalizuje výkon těsnění prostřednictvím dvojitého excentrického designu. Jeho strukturálním rysem je, že osa stonku ventilu se odchyluje od středu motýlí desky a středu těla ventilu současně. Je vhodný pro kontrolu tekutin za středního a vysokého tlaku, častého otevírání a uzavírání a závažných pracovních podmínek.
1. Strukturální design
Dvojité excentrické rozložení:
První excentricita: Osa stonku ventilu se odchyluje od středu motýlí desky, aby se snížila kontaktní plocha mezi motýlí deskou a sedadlem ventilu.
Druhá excentricita: Osa stonku ventilu se odchyluje od středu kanálu tělesa ventilu, aby vytvořila efekt vačky a snížil odpor otevření a uzavření.
Klíčové komponenty:
Motýlková deska: Struktura ve tvaru disku, ošetření povrchové kalení (jako je povrchová úřad z nerezové oceli nebo keramika postřiku), aby se zvýšila odolnost proti opotřebení.
Sedadlo ventilu: Měkké těsnění (PTFE/EPDM) nebo kovové pevné těsnění (slitina stellite), podporující obousměrné nulové úniky.
Mechanismus ventilu a pohon: návrh proti pohybu, vhodný pro manuální, pneumatický nebo elektrický provoz, v souladu se standardem ISO 5211.
Specifikace ventilů s dvojitou offset
|
položka |
ventil |
|
Aplikace |
Průmyslové použití, průmyslové využití vody, použití domácnosti |
|
Velikost portu |
Dn 10- dn2000 |
|
Záruka |
24 měsíců |
|
Místo původu |
Čína |
|
Henan |
|
|
Moc |
Pneumatické, elektrické, manuální, hydraulické |
|
Teplota média |
Vysoká teplota, nízká teplota, střední teplota, normální teplota |
|
Značka |
Gnee |
|
Struktura |
MOTÝL |
|
Média |
Plyn, voda, olej, kyselina |
|
Přizpůsobená podpora |
OEM, ODM, OBM |
|
Materiál disku |
Uhlíková ocel, nerezová ocel, chromová molybdenum s |
|
Materiál sedadla |
NBR/EPDM/PTFE/Viton/Silicon atd |
|
Povlak |
Přizpůsobené |
|
Koncový standard |
PN6/10/16/22/21/150LB/JIS5K/10K/AS2129 TABULKA D/E/F. |
|
Materiál těla |
Uhlíková ocel, nerezová ocel, Chrome Molybdeum St |
|
Materiál kmene |
2CR13, 1CR13, nerezová ocel, chromová molybdenum s |
|
Barva |
Přizpůsobeno na vyžádání |
|
Tlak těsnění |
0. 66MPA -4. 4MPA, 1.1MPA, 1,76MPA, 2,2MPA |
|
Tlak testu skořepiny |
{{0}}. 9mpA -6. 0 MPA, 2.4MPA, 3,0MPA |
|
Transportní balíček |
Dřevěné pouzdro |
Ventily motýlů s dvojitou offset
Výhody
- Low Provozní točivý moment: Dvojitý excentrický design snižuje točivý moment otevírání a uzavření o 40%~ 60%, což je vhodné pro časté provozní scénáře.
- Dlouhá život: Míra opotřebení těsnicího povrchu je o 70% nižší než u motýla ventilu střední linie a životnost může dosáhnout více než 10 let.
- Vysokotlaká přizpůsobivost: Vydrží maximální tlak třídy 300 (asi 50 bar) a verze tvrdého těsnění vydrží teplotu 232 stupňů.
- Ekonomický: Strukturální složitost je nižší než složitost tří-encentrického motýlího ventilu s nízkými výrobními náklady a pohodlnou údržbou.
Aplikace
- Obecní inženýrství: Regulace toku velkého průměru (DN50 ~ DN2400) systémů dodávek a drenáží a tepelných sítí.
- Petrochemický průmysl: Odříznutí a regulaci ropných produktů a korozivních médií v rafinačních jednotkách.
- Výkon a HVAC: požadavky ventilu pro systémy chladicí vody a parní potrubí (teplota menší nebo rovná 232 stupni).
- Zvláštní pracovní podmínky: Scénáře obsahující granulární média, vakuová prostředí a scény vyžadující návrh požární ochrany.
