Vřeteno pneumatické trojité excentrické klapky je třídílná hřídelová konstrukce. Dvě části třídílné hřídele jsou soustředné, zatímco středová osa středové části hřídele se odchyluje od středové osy dvou konců o jednu středovou vzdálenost a klapka je namontována na střední části hřídele. . Taková excentrická struktura způsobí, že se klapka stane dvojitou excentrickou, když je v plně otevřené poloze, zatímco se stane jednou excentrickou, když se klapka otočí do uzavřené polohy. Vzhledem k úloze excentrického hřídele, když je v blízkosti uzávěru, klapka klapky k sedlu těsnicího kužele do dálky, klapka klapky a sedlo těsnicí plochy se shodují, aby bylo dosaženo spolehlivého těsnicího výkonu. Vyrovnává to rozpor, že tvrdé těsnění má špatné těsnění a měkké těsnění má dobrý těsnicí účinek, ale neodolává vysokým teplotám.
Soulad se standardy a konstrukční prvky
- Uzamykatelná páka
- Údržba stránek
- Jednoduchost automatizace
- Pozitivní těsné uzavření
- Volitelné horní příruby podle ISO 5211
- Kvalifikace pro plynné i kapalné služby
- Široká řada materiálů karoserie a obložení pro různé střední služby.
- ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
- Materiály: litá uhlíková ocel, nízká teplota. Uhlíková ocel, saténová ocel, legovaná ocel, duplexní ocel a další.
- Teplota: -196 °C C až 550 °C
- Jmenovité hodnoty tlaku: ANSI 150#~600, PN10~PN100
- Rozsahy velikostí: 2" až 40"- 50 mm až 1000 mm (větší velikosti na vyžádání)
- Spoje konců: plátek, logged, dvojitá příruba, tupý svar nebo drážka
- Ovládání: ruční, pneumatické, elektrické, hydraulické (protizávaží) a elektrohydraulické

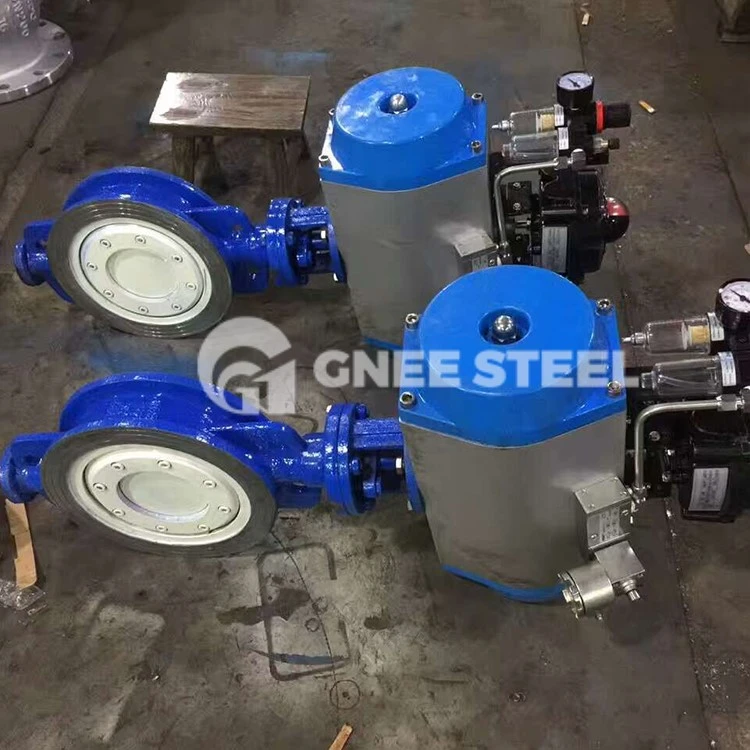

Pneumatické excentrické klapky
